| نام فروشنده داخلی | ۱+ عدد | ۴۰+ عدد | ویژگی‌ها | ||
|---|---|---|---|---|---|
| روبوایکیو | 0 | 1,720,000 | 1,690,000 | سلامت ظاهری و فنی کالا | |
| ماژول شاپ | 4 | 2,490,000 | 2,350,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۴ روز کاری دیگر |
| نام فروشنده چینی | ۱+ عدد | ۴۰+ عدد | ویژگی‌ها | ||
|---|---|---|---|---|---|
| لونگ دین (龙店) - پرداخت 100 درصد | 30 | - | 1,210,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۳۰ تا ۸۰ روز کاری دیگر | |
| لونگ دین (龙店) - پیش پرداخت 50 درصد | 30 | - | 1,263,600 | سلامت ظاهری کالا ارسال از روبوایکیو ۳۰ تا ۸۰ روز کاری دیگر |
مستندات فنی
| عنوان | مقدار |
|---|---|
| وزن | ۷/۲۱۶ گرم |
| نوع نمایشگر | OLED |
| سایز نمایشگر | 1.3 in |
| رزولوشن تصویر | 128x64 ° |

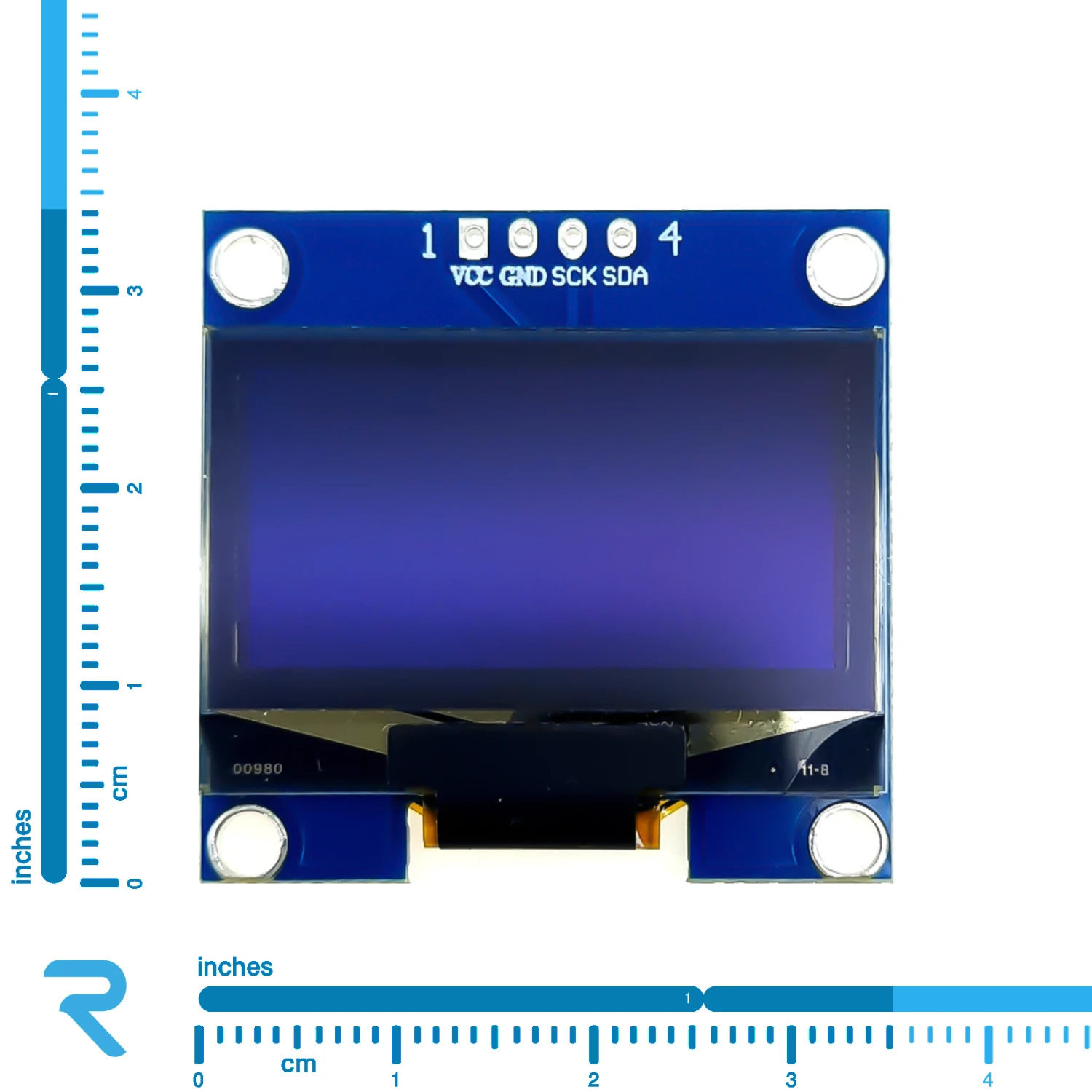

| طول نمایشگر | 34.5 mm |
| عرض نمایشگر | 19 mm |
| بک لایت | ندارد |
| کنترلر | SH1106 |
| طول برد | 35.5 mm |
| عرض برد | 34 mm |
| تعداد پایه | 4 |
| محدوده ولتاژ تغذیه | 5~3.3 V |
| محدوده دمای کاری | -30~70 °C |
| پروتکل ارتباطی | I2C |
توضیحات محصول

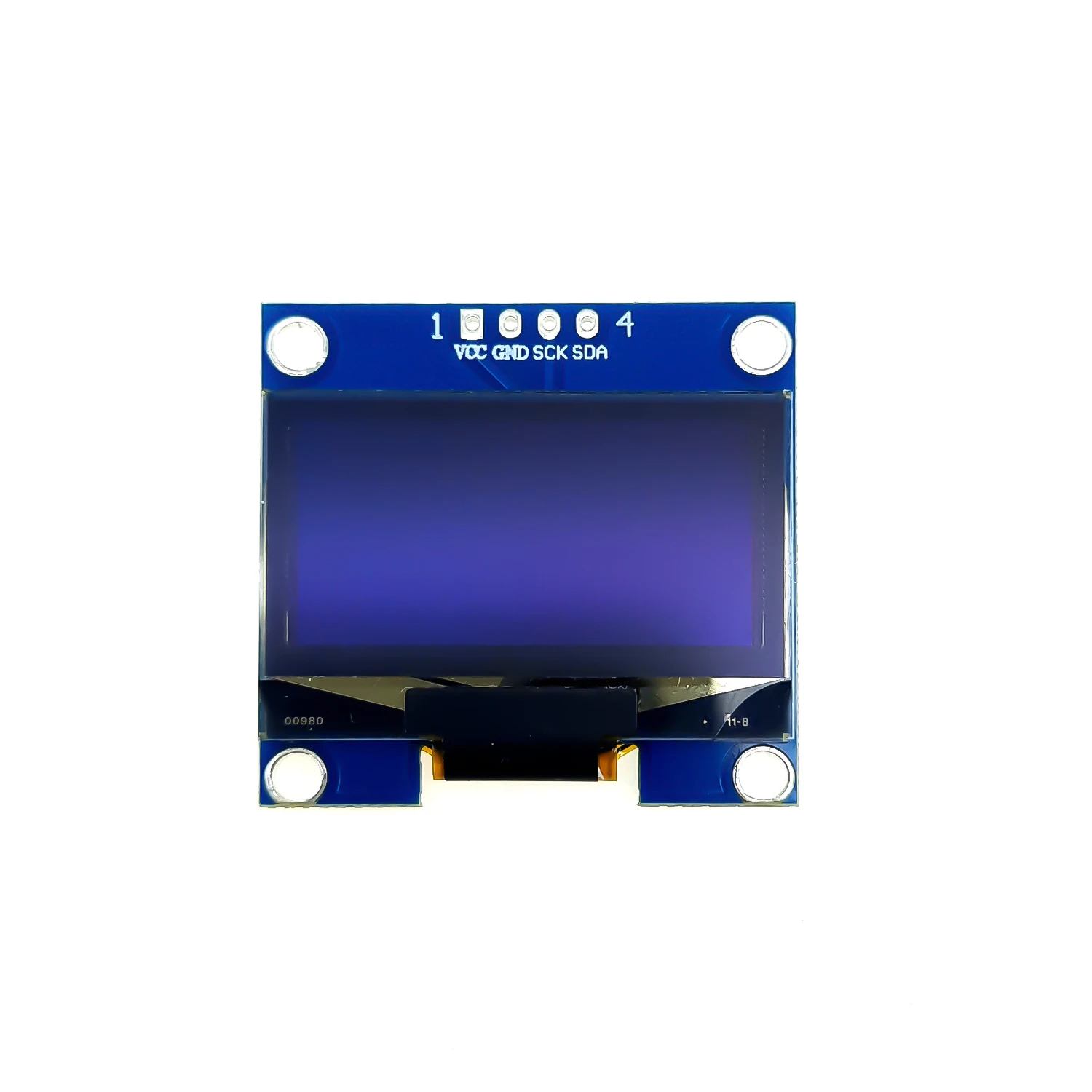

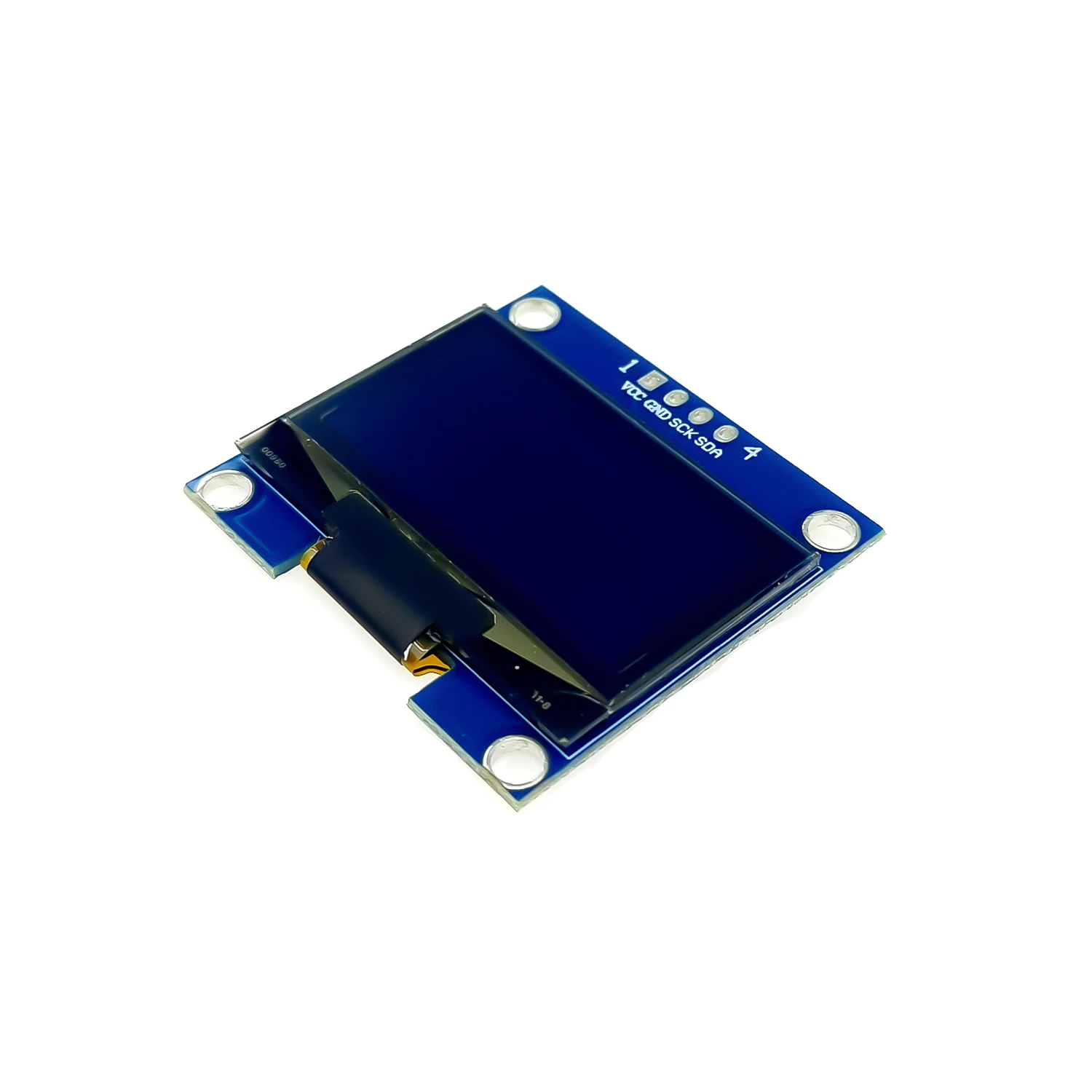

ماژول نمایشگر OLED تک رنگ سفید 1.3 اینچ با ارتباط I2C و درایور SH1106، از یک صفحه نمایش OLED با رزولوشن 128 در 64 تک رنگ سفید و چیپ درایور SH1106 تشکیل شده‌است. تکنولوژی نمایشگرهای OLED (Organic Light-Emitting Diode) دارای ویژگی‌های منحصر به فردی مانند نداشتن نور پس زمینه (Backlight)، خود نور افشانی (Self-emissive) و ارائه کنتراست بالا و روشنایی خوب در مقایسه با نمایشگرهای LCD می‌باشند، این ویژگی باعث می‌شود که نمایشگرهای OLED بسیار باریک‌تر، شفاف‌تر و مصرف توان کمتری نسبت به LCD داشته باشند. SH1106 یک درایور نمایشگر OLED از نوع کاتد مشترک است. این درایور معمولا به عنوان یک درایور منطقی و کنترلی برای ارتباط با پیکسل های OLED و کنترل نمایش محتوا بر روی آن‌ها استفاده می‌شود.

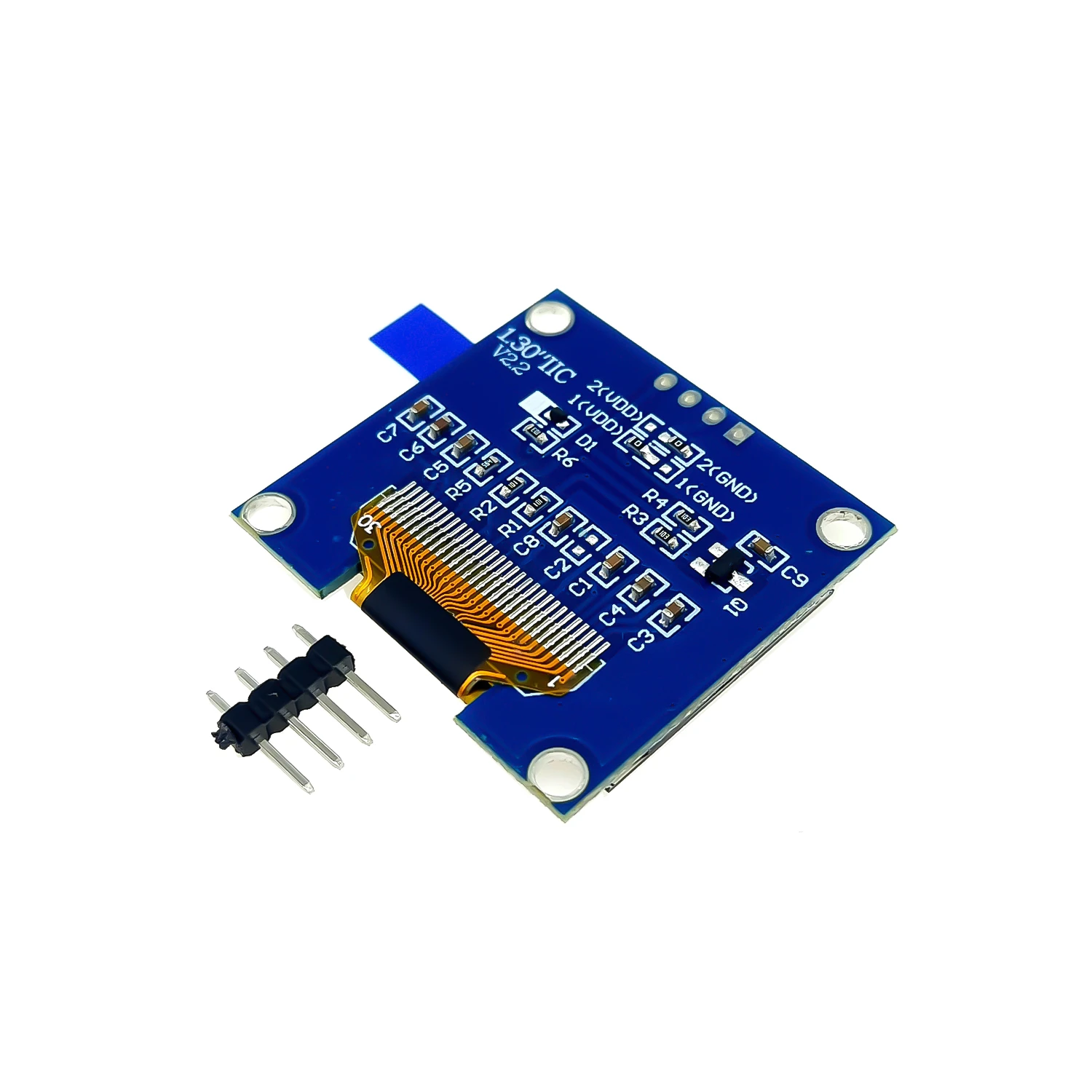

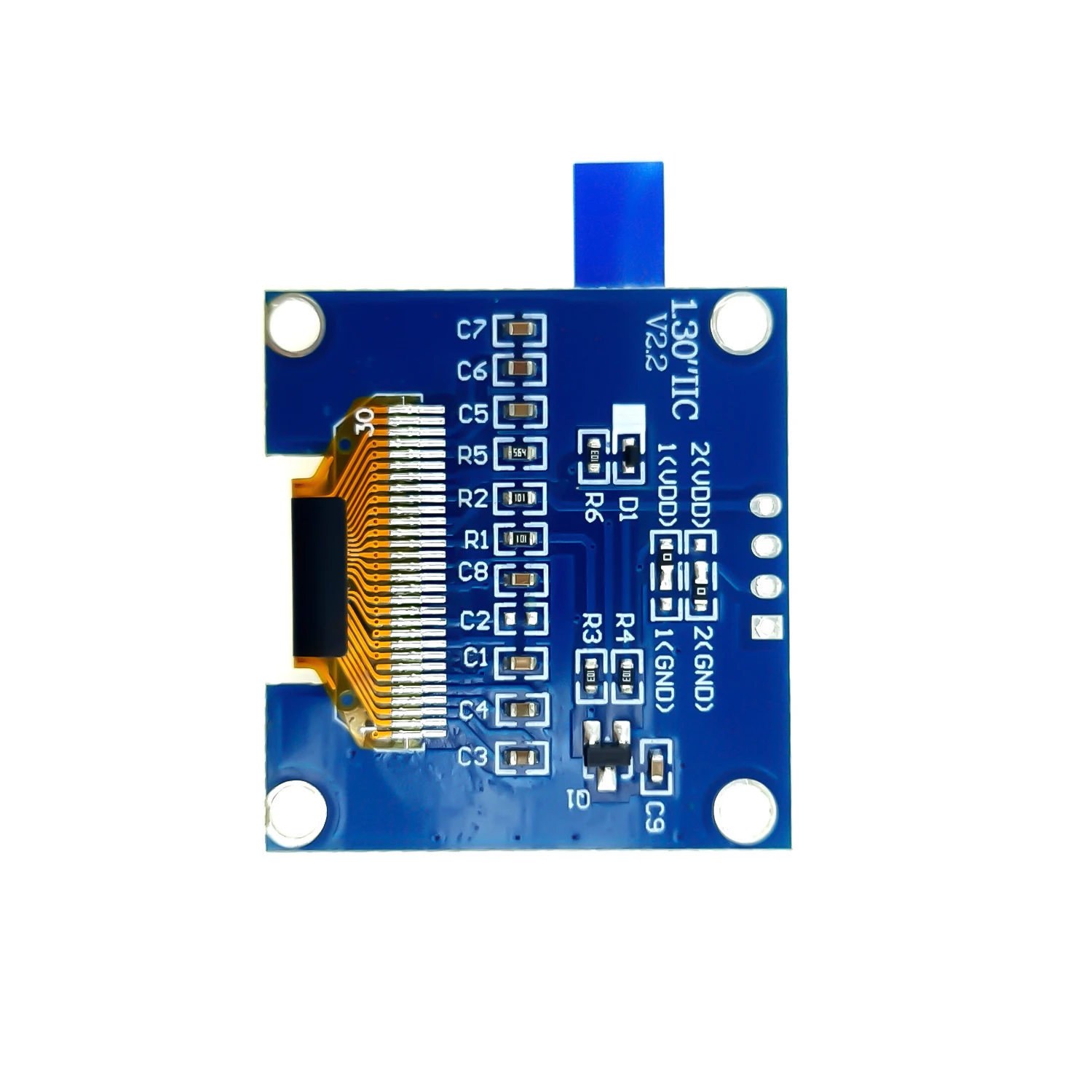

تراشه SH1106 دارای کنترل کنتراست، اسیلاتور و رم داخلی است که باعث کاهش تعداد المان‌های جانبی موردنیاز می‌شود. ارتباط نمایشگر 1.3 اینچ Oled با میکروکنترلر، بردهای رزبری پای، آردوینو و غیره... از طریق پروتکل ارتباطی I2C انجام می‌شود. برای ارتباط آسان، بر روی برد 4 پایه قرار داده شده که شامل: VCC: ولتاژ تغذیه (3.3 ولت). GND: زمین. SCL: پایه کلاک I2C و SDA: پایه داده I2C می‌باشد. 2 پین تغذیه و 2 پین مربوط به I2C روی این برد وجود دارد که فاصله آن‌ها برای اتصال پین هدر استاندارد مناسب است. با استفاده از این ماژول، می‌توانید اطلاعاتی مانند متن، عدد، شکل و غیره را در پروژه‌های خود نمایش دهید. نمایشگر oled 128x64 به دلیل قابلیت نمایش رنگ‌های زیبا و کیفیت بالا، در بسیاری از پروژه‌های الکترونیکی و IoT مورد استفاده قرار می‌گیرند.
مشخصات فنی ماژول نمایشگر oled 1.3 سفید با ارتباط I2C و درایور SH1106:
- زاویه دید: 160 درجه
- قابلیت نمایش تک رنگ سفید
- حداکثر توان: 80 میلی وات
