مستندات فنی

عنوان مقدار
وزن ۱۰/۱۰۰۸ گرم
طول 29.89 mm
عرض 20.57 mm
ارتفاع 15 mm
ولتاژ خروجی 5 V
توان خروجی 3.5 W
محدوده ولتاژ ورودی 85~265 V
حداکثر جریان خروجی 700 mA

توضیحات محصول

ماژول مبدل کاهنده 220 ولت به 5 ولت 700 میلی آمپر، یک ماژول منبع تغذیه سوئیچینگ ایزوله است. این ماژول یک مبدل Step down AC to DC می‌باشد که ولتاژ AC در محدوده 85 الی 265 ولت را در ورودی خود دریافت می‌کند و خروجی 5 ولت DC با جریان 700 میلی آمپر را ارائه می‌دهد. توان این مبدل نیز 3.5 وات می‌باشد. این مبدل کاهنده دارای ویژگی‌هایی از جمله حفاظت در برابر اتصال کوتاه، حفاظت در برابر افزایش دما، حفاظت در برابر اضافه جریان (اضافه بار) و ایزولاسیون بین ورودی و خروجی می‌باشد. ماژول مبدل کاهنده 220 به 5 ولت 700mA دارای ابعاد بسیار کوچکی است. به همین دلیل، اگر به دنبال منبع تغذیهای کوچک و استاندارد برای پروژههای الکترونیکی خود هستید، این ماژول می‌تواند گزینه مناسبی باشد. از جمله کاربردهای این ماژول می‌توان به استفاده از آن در آداپتورهای تلفن همراه، تغذیه مدارهایی که نیاز به منبع تغذیه 5 ولت دارند و غیره اشاره کرد. پیکربندی پین‌های ورودی و خروجی این ماژول منبع تغذیه بسیار ساده است. این ترانس 220 ولت AC به 5 ولت DC، دارای دو پد برای گرفتن ورودی AC در یک سمت و دو پد برای ارائه خروجی DC در سمت دیگر می‌باشد.

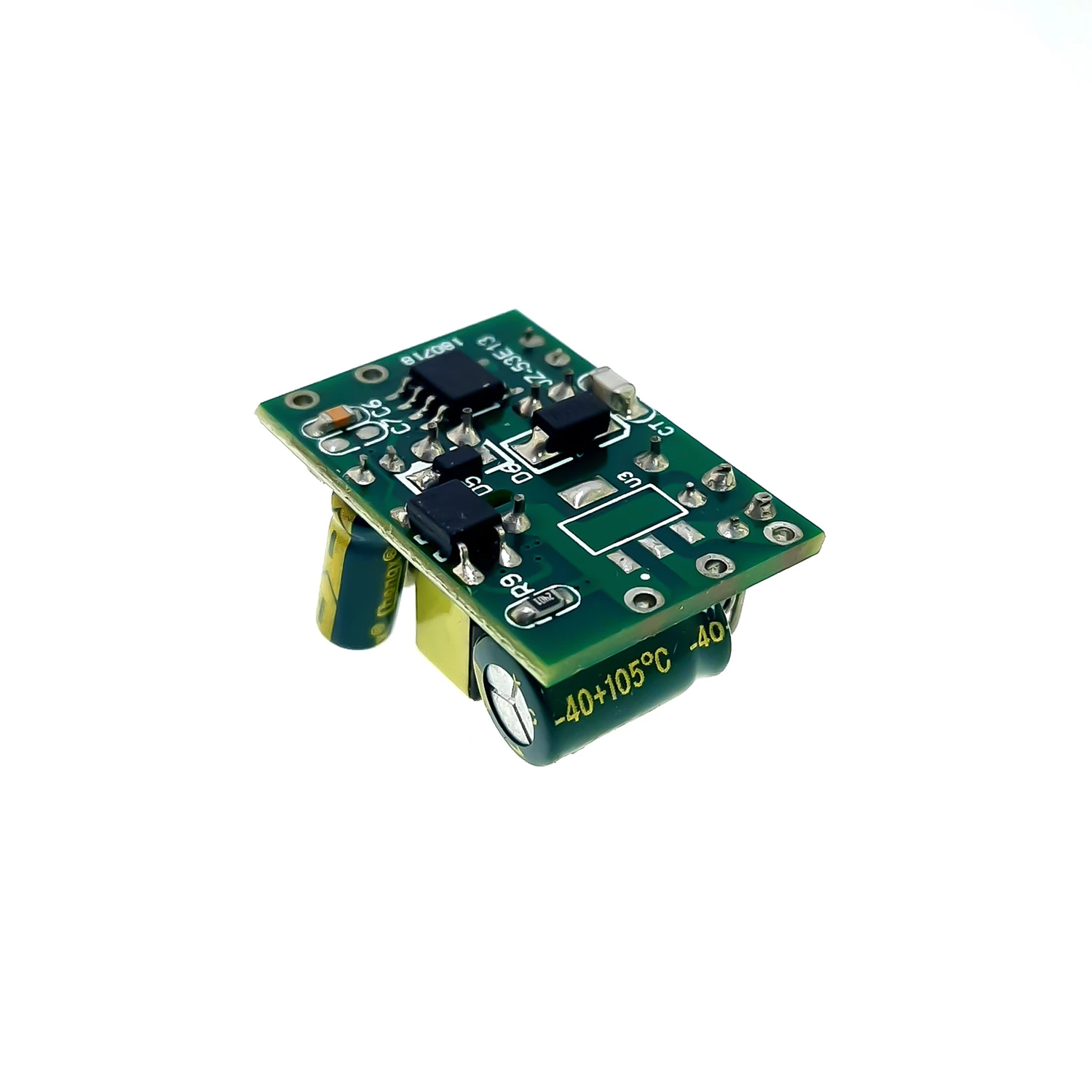

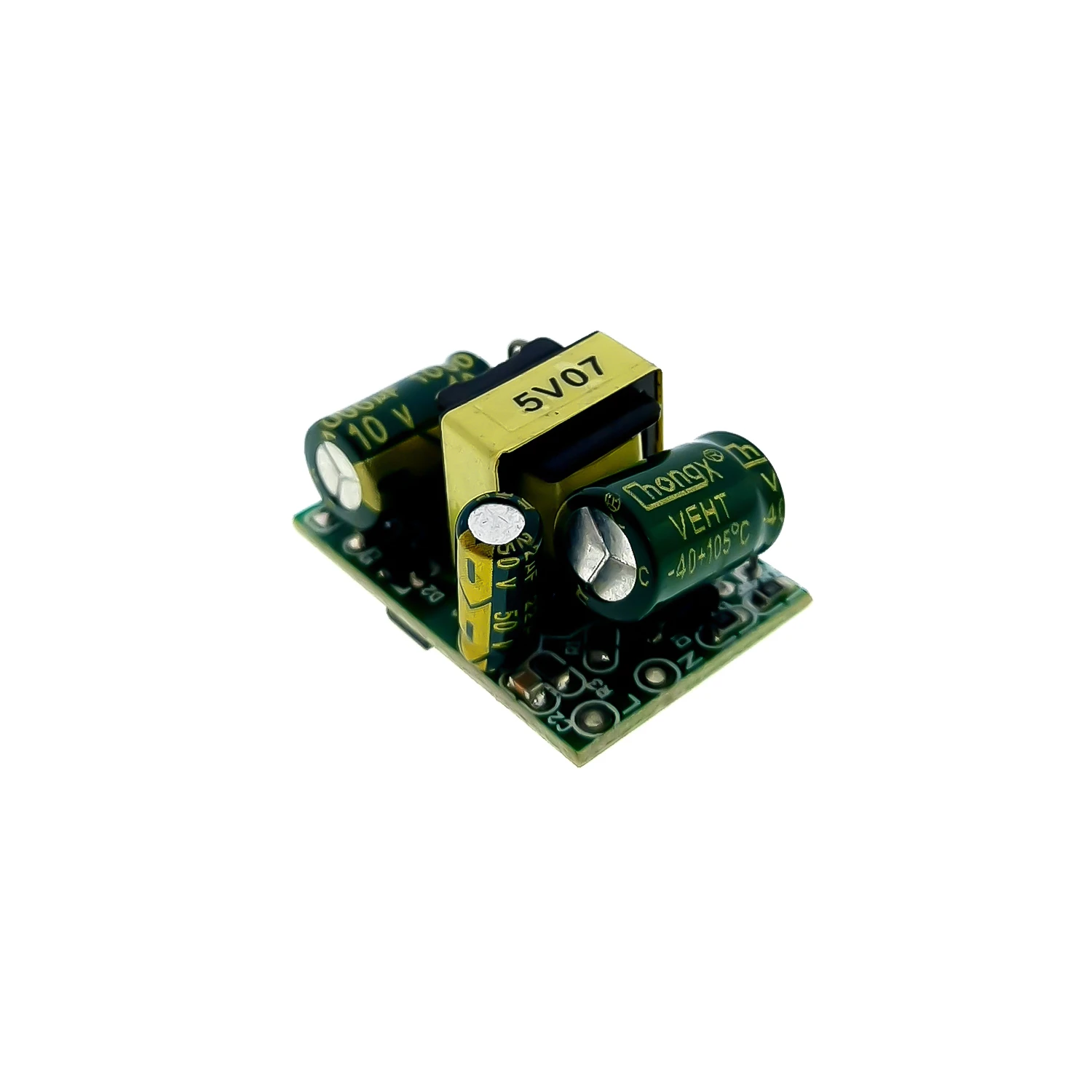

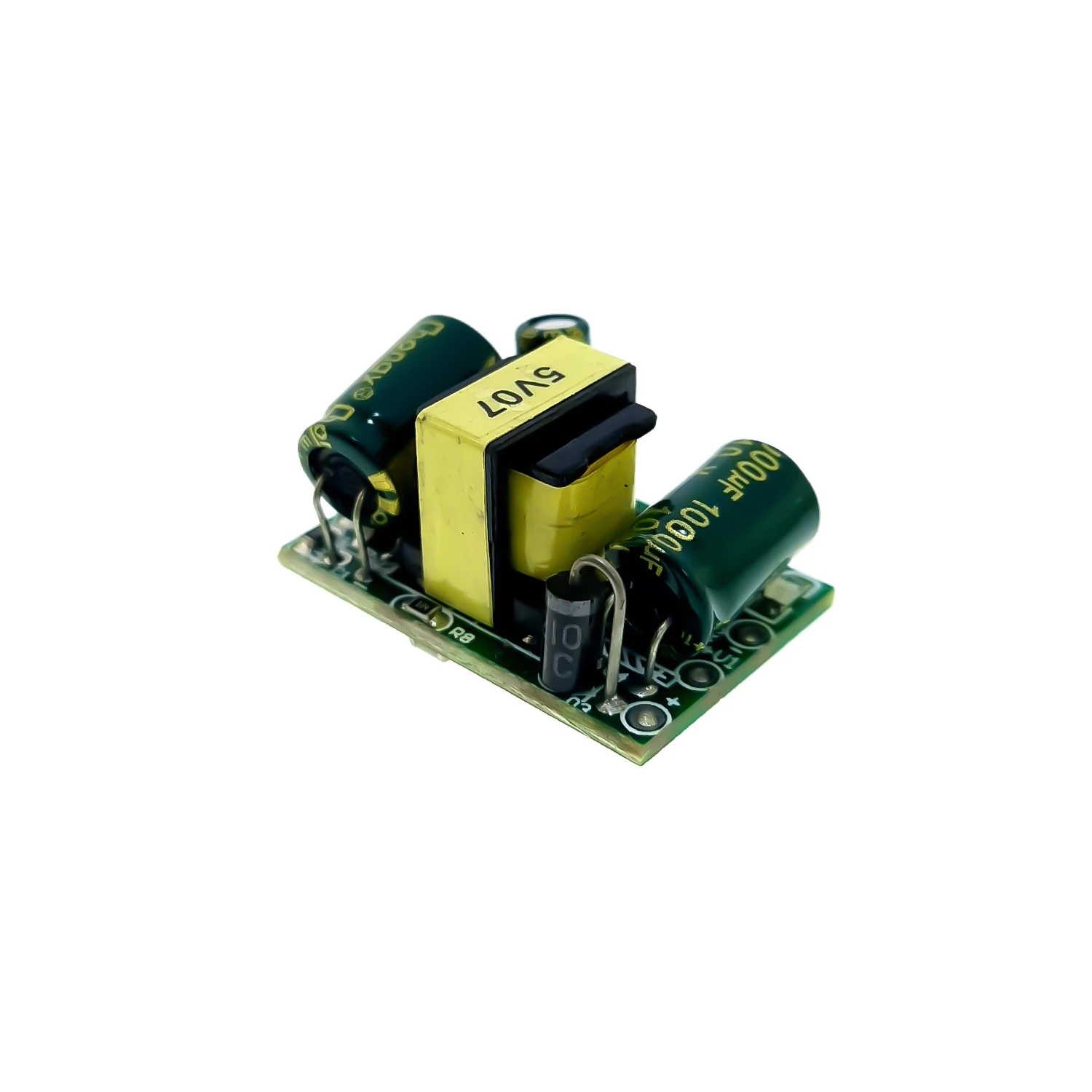

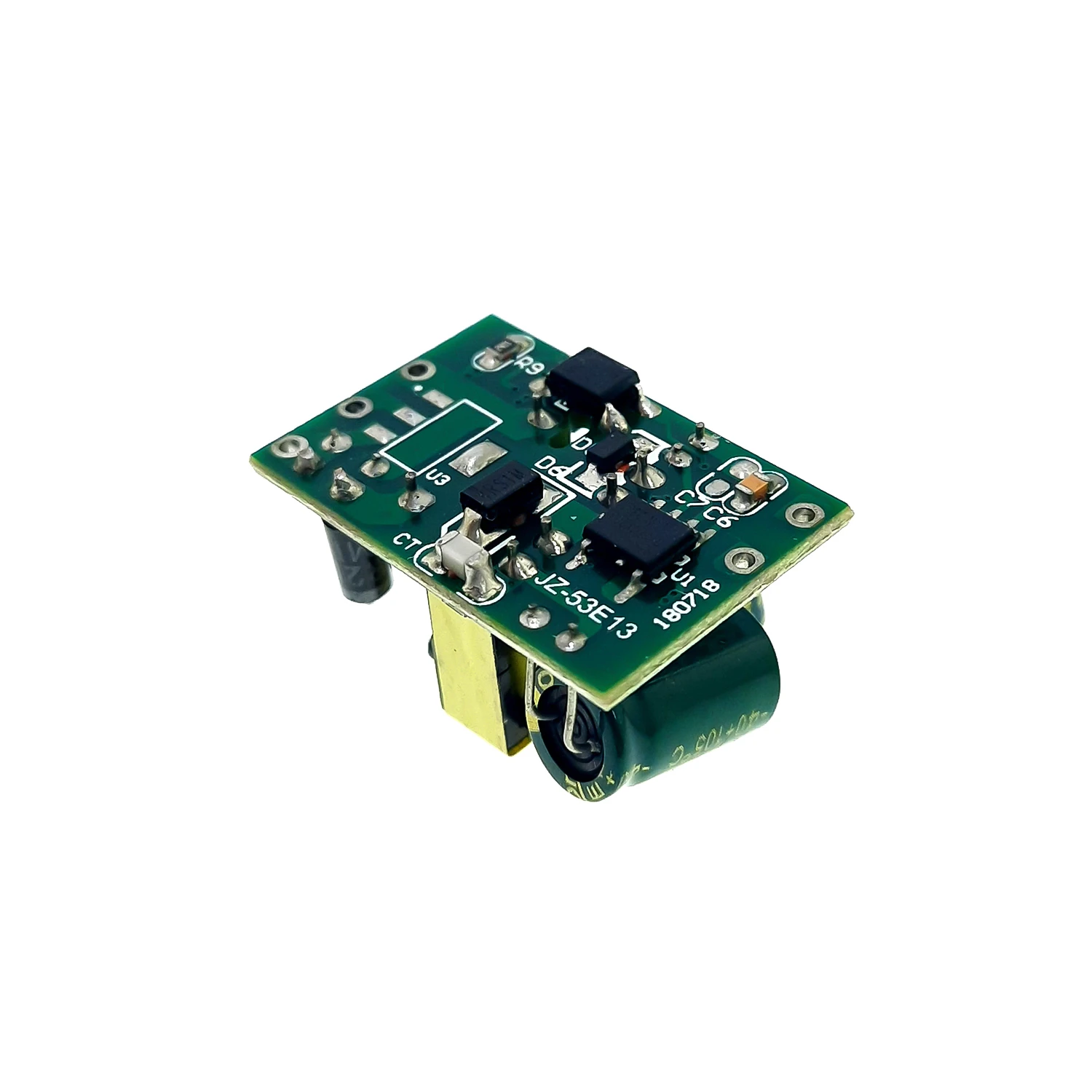

ماژول مبدل کاهنده 220 ولت به 5 ولت 700 میلی آمپر، دارای یک ترانسفوماتور در وسط برد است. ترانسفورماتور در اینجا به عنوان یک سلف عمل می‌کند. سمت اولیه ترانسفورماتور توسط یک آی سی کنترل کننده منبع تغذیه سوئیچینگ کنترل می‌شود. خروجی ترانسفورماتور نیز به ترتیب توسط یک دیود شاتکی و یک خازن الکترولیتی بزرگ اصلاح می‌شود. همچنین این مبدل 220 ولت به 5 ولت، دارای یک یکسو کننده پل دیود است که ورودی AC را به ولتاژ DC تبدیل می‌کند و یک خازن الکترولیتی که برای اصلاح موج DC و صاف کردن خروجی DC آی سی کنترلر و ترانسفورماتور استفاده می‌شود. پشت برد این ماژول یک اپتوکوپلر نیز تعبیه شده‌است که کاربرد این اپتوکوپلر، انتقال سیگنال فیدبک خروجی به آی سی کنترلر سوئیچینگ می‌باشد.

پدهای ورودی ولتاژ AC و پدهای خروجی ولتاژ DC

شماتیک مبدل 220 ولت به 5 ولت

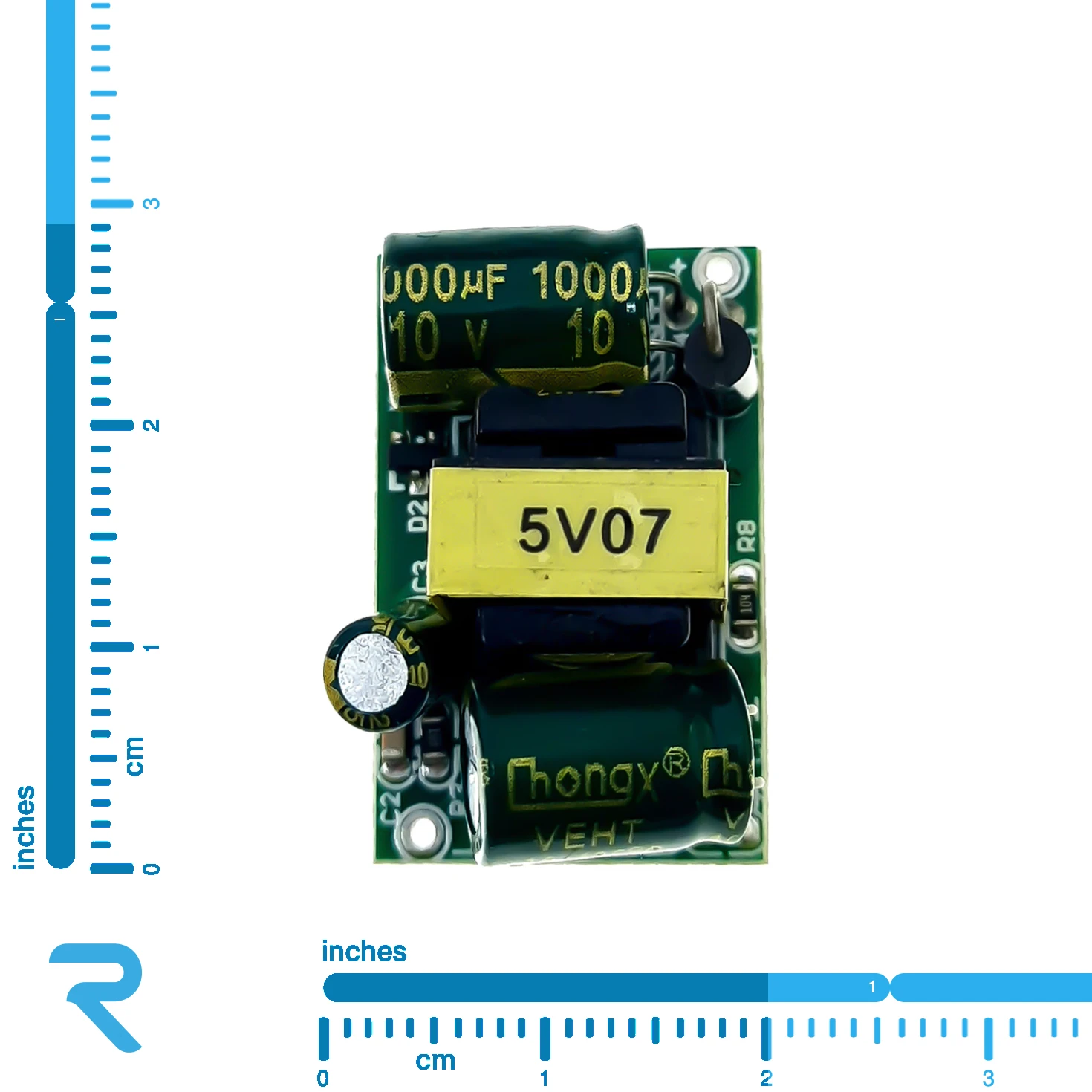

ابعاد مبدل کاهنده 220VAC به 5VDC 700mA
