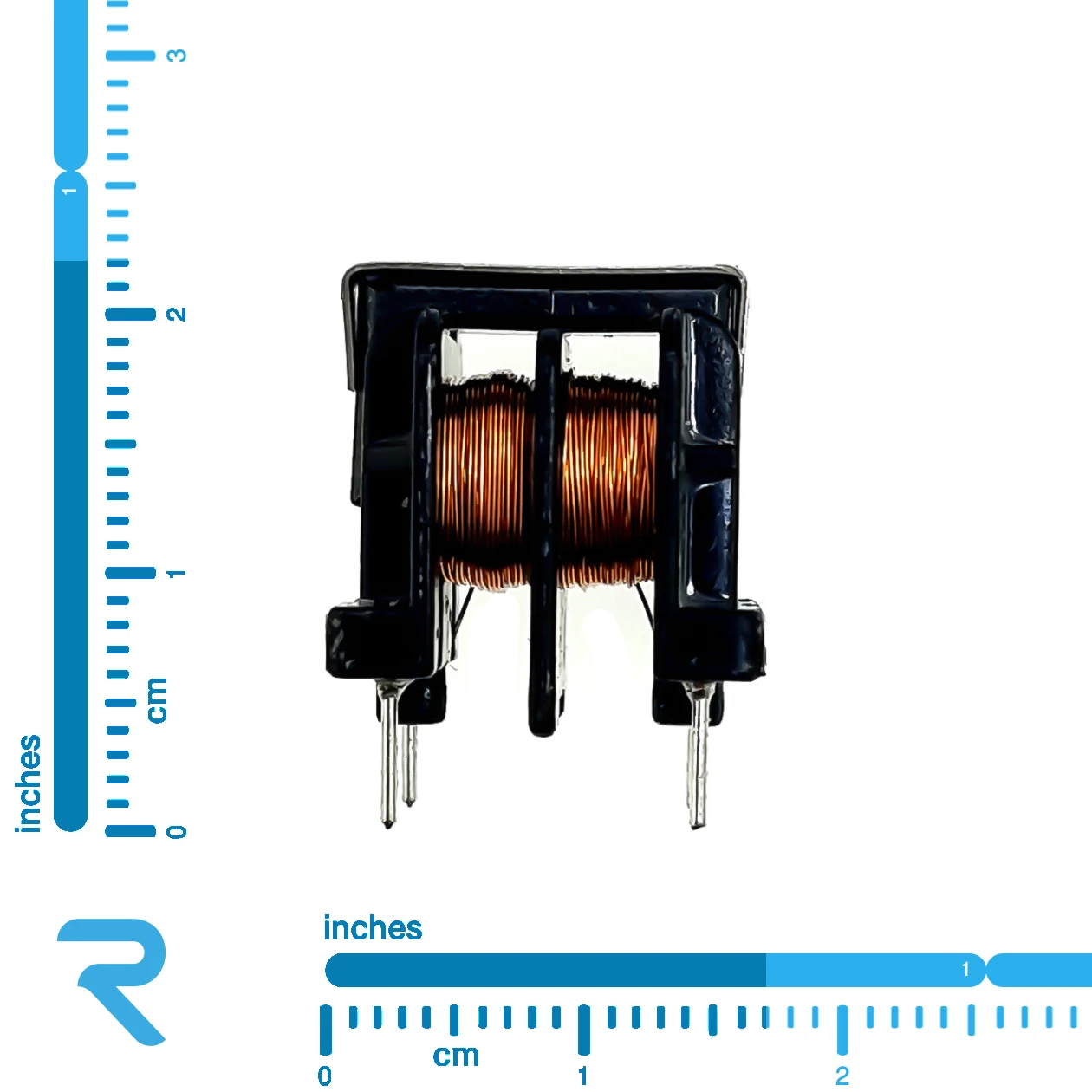

لاین فیلتر EMI بزرگ 2 آمپر

لاین فیلتر EMI بزرگ 2 آمپر یکی از اجزای حیاتی در سیستم‌های الکترونیکی و برقی است که به کاهش نویزهای الکترومغناطیسی و بهبود کیفیت سیگنال‌ها ورودی کمک می‌کند. تداخل الکترومغناطیسی EMI (Electro Magnetic Interference) مجموعه‌ای از نویزهای الکترومغناطیسی است که می‌تواند از منابع مختلف بیرونی مانند ماشین‌ها یا تجهیزات الکترونیکی، به سیستم وارد شده و باعث اختلال در عملکرد مدارها یا دستگاه‌های الکتریکی شود. برای مثال، جرقه‌های شمع خودرو، تلفن همراه، رعدوبرق و طوفان خورشیدی منابع مختلف تداخل الکترومغناطیسی هستند. اختلال الکترومغناطیسی می‌تواند باعث افزایش نرخ خطا در انتقال داده‌ها، کاهش کارایی سیستم‌های رادیویی یا تلویزیون، یا حتی از کار افتادن دستگاه‌های حساس شود. فیلتر EMI به‌طور ویژه برای حذف این تداخلات طراحی شده است. این فیلترها به ویژه در دستگاه‌هایی که در محیط‌های صنعتی یا حساس به نویز کار می‌کنند، اهمیت ویژه‌ای دارند.

فیلتر های EMI معمولاً شامل چندین جزء از جمله خازن‌ها و چوک‌ها است. چوک فیلتر EMI، که به عنوان یکی از اجزای اصلی این فیلترها شناخته می‌شود، با هسته فریت به شکل هندسی حلقوی و نوع سیم پیچی که دارد، وظیفه مهار و کاهش نویزهای فرکانس بالا را بر عهده می‌گیرد. چوک‌ها از طریق ایجاد مقاومت در برابر عبور جریان‌های فرکانس بالا، نویزها را کاهش داده و از انتقال آن‌ها به سایر بخش‌های مدار جلوگیری می‌کنند.

فیلتر های EMI تفاوت زیادی با سلف ها دارند؛ تفاوت اصلی بین لاین فیلتر و سلف در کاربردها و عملکرد آنها است. لاین فیلتر برای حفظ کیفیت سیگنال‌ها و جلوگیری از نویزها و اختلالات الکترومغناطیسی استفاده می‌شود، در حالی که سلف برای انتقال انرژی و تغییر جریان الکتریکی استفاده می‌شود. فیلتر خط EMI معمولاً در ورودی تغذیه دستگاه‌ها نصب می‌شود و به بهبود کیفیت تغذیه ورودی کمک می‌کند، همچنین؛ علاوه بر محافظت از سیستم، باعث جلوگیری از خروج هارمونیک‌های ایجاد شده توسط سیستم نیز می‌شود. با استفاده از لاین فیلتر EMI بزرگ، دستگاه‌ها می‌توانند به طور موثرتری در محیط‌های پر نویز عمل کنند و احتمال بروز اختلالات ناخواسته کاهش می‌یابد.

استاندارد‌های موجود در زمینه سازگاری الکترومغناطیسی محصولات گوناگون الکترونیکی، معمولا رویه‌هایی را برای آزمون‌های انتشار الکترومغناطیسی و اخذ استاندارد در نظر می‌گیرند؛ که اغلب بدون داشتن فیلتر EMI نمیتوان این استاندارد‌ها را اخذ کرد. لاین فیلترها، در کاربردهای مختلفی از جمله تجهیزات پزشکی، صنعتی و مخابراتی استفاده می‌شوند. نصب و به کارگیری از لاین فیلترهای EMI می‌تواند تاثیر بسزایی در بهبود عملکرد دستگاه‌ها و افزایش طول عمر آن‌ها داشته باشد.

مشخصات فنی:

• اندوکتانس: 10 میلی هانری
• حداکثر جریان قابل تحمل: 2 آمپر
• ابعاد: 18x16 میلی متر
• ارتفاع: 20.4 میلی متر
• فاصله پایه‌ها: 10 میلی متر
• فاصله دو ردیف پایه‌ها:12.8 میلی متر
