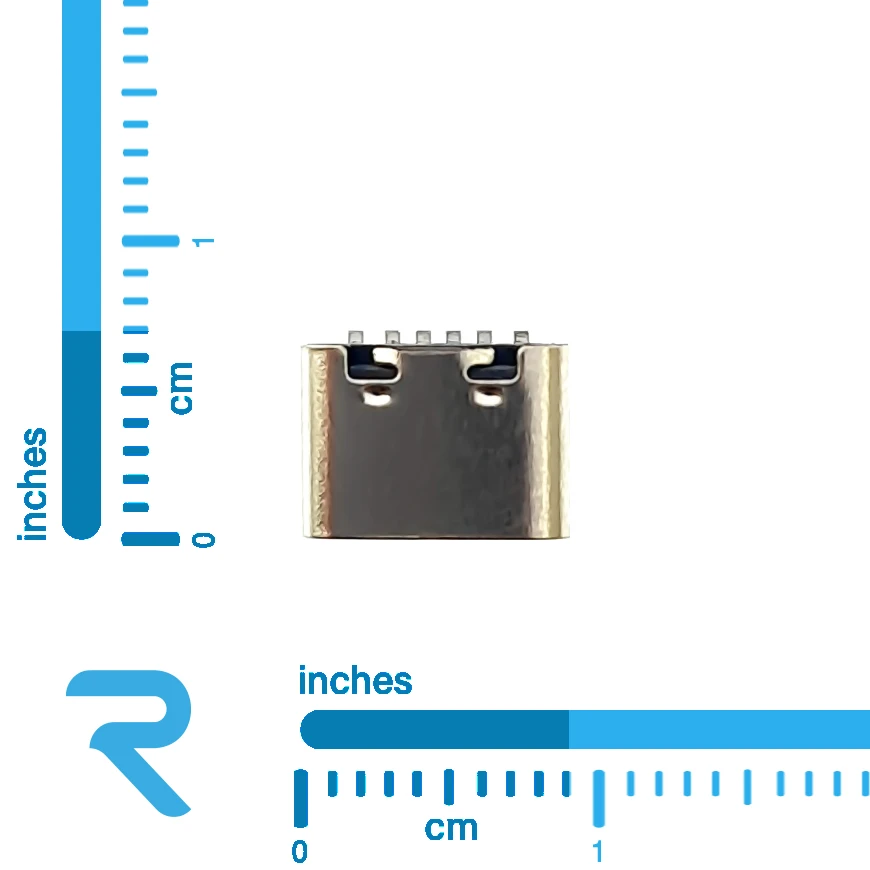

کانکتور USB Type C مادگی شش پین SMD پایه DIP

کانکتور USB Type C مادگی شش پین SMD، یک رابط سازگار با استاندارد USB Type-C است که برای اتصال و ارتباط دستگاه‌های مختلف مانند رایانه‌های شخصی، تلفن‌های هوشمند، تجهیزات صوتی و تصویری، دستگاه‌های بازی و سایر دستگاه‌های دستی طراحی شده‌است. این کانکتور قادر است برای دستگاه‌های USB تا ولتاژ 20 ولت و جریان 3 آمپر را ارائه دهد. به این معنی که می‌تواند برق لازم برای شارژ و تغذیه دستگاه‌های USB، مانند تلفن‌های همراه و تبلت‌ها، را فراهم کند. جریان 3 آمپر نشان‌دهنده قدرت شارژ سریع این نوع کانکتور می‌باشد. پس می‌توان گفت کانکتور USB Type-C مادگی روبردی ارائه‌دهنده قابلیت شارژ سریع و انتقال داده سریع است. از این سوکت، می‌توانید در پروژه‌های دیجیتال که نیاز به کانکتور مادگی 6 پین دارید، بهره ببرید.

سوکت مادگی تایپ سی روبردی، یک کانکتور دو جهته می‌باشد. به این معنی که نیازی نیست بررسی کنید که آیا کانکتور را به درستی وصل کرده‌اید یا خیر. بنابراین از لحاظ جهت اتصال و قرارگیری در پورت USB، به دلیل سری سوکت خاصی که دارد، برگشت‌پذیر است و استفاده از آن بسیار راحت می‌باشد. همچنین این کانکتور قادر به پشتیبانی از پروتکل‌های مختلف می‌باشد و به شما این امکان را می‌دهد تا انواع سیگنال‌ها و داده‌ها را از طریق یک کابل منتقل کنید.

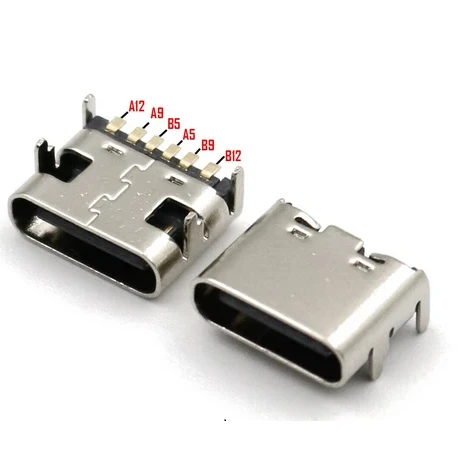

کانکتورهای USB مادگی TYPE-C، حداکثر می‌توانند شامل 24 پین از A1 تا A12 و B1 تا B12 باشند. کانکتور USB Type C مادگی شش پینSMD همان‌طور که از نام آن مشخص است، دارای 6 پایه A5 و B5، A9 و B9، A12 و B12 می‌باشد. پایه‌های A12 و B12 پایه‌های GND، پایه‌های A9 و B9 پایه‌های VBUSS و پایه‌های A5 و B5 کانال‌های پیکربندی هستند که برای تشخیص ترتیب قرارگیری پایه‌ها می‌توانید به دیتاشیت محصول مراجعه نمایید.
