| نام فروشنده داخلی | ۱+ عدد | ۵+ عدد | ویژگی‌ها | ||
|---|---|---|---|---|---|
| روبوایکیو | 0 | 10,800,000 | 10,000,000 | سلامت ظاهری کالا | |
| راد الکترونیک | 1 | 9,500,000 | 9,500,000 | سلامت ظاهری کالا | |
| سپیده الکترونیک | 3 | 9,140,000 | 9,140,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر | |
| فهیم الکترونیک | 3 | 18,900,000 | 18,900,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر | |
| الکتروسهیل | 3 | 9,080,000 | 9,060,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر |
مستندات فنی
| عنوان | مقدار |
|---|---|
| دیتاشیت | دانلود |
| وزن | ۶۱۵/۷۶ گرم |
| طول | 190 mm |
| محدوده دمای قابل اندازه گیری | -20~1000 °C |
| محدوده ظرفیت خازن قابل اندازه گیری | 10nF~100 nF |
| محدوده مقدار مقاومت قابل اندازه گیری | 400Ω~40 Ω |
| محدوده جریان DC قابل اندازه گیری | 400µA~10 µA |
| محدوده جریان AC قابل اندازه گیری | 400µA~10 µA |
| محدوده ولتاژ DC قابل اندازه گیری | 400mV~1000 mV |
| محدوده ولتاژ AC قابل اندازه گیری | 400mV~750 mV |
| نوع باتری | کتابی |
| مدل | VC97 |
| دقت اندازه گیری دما | 5 °C |
| قابلیت تست اتصال | دارد |
| قابلیت تست ترانزیستور | دارد |
| قابلیت تست دیود | دارد |
| بک لایت | دارد |
| عرض | 88.5 mm |
| ارتفاع | 27.5 mm |
| محدوده فرکانس قابل اندازه گیری | 100Hz~30 Hz |
توضیحات محصول

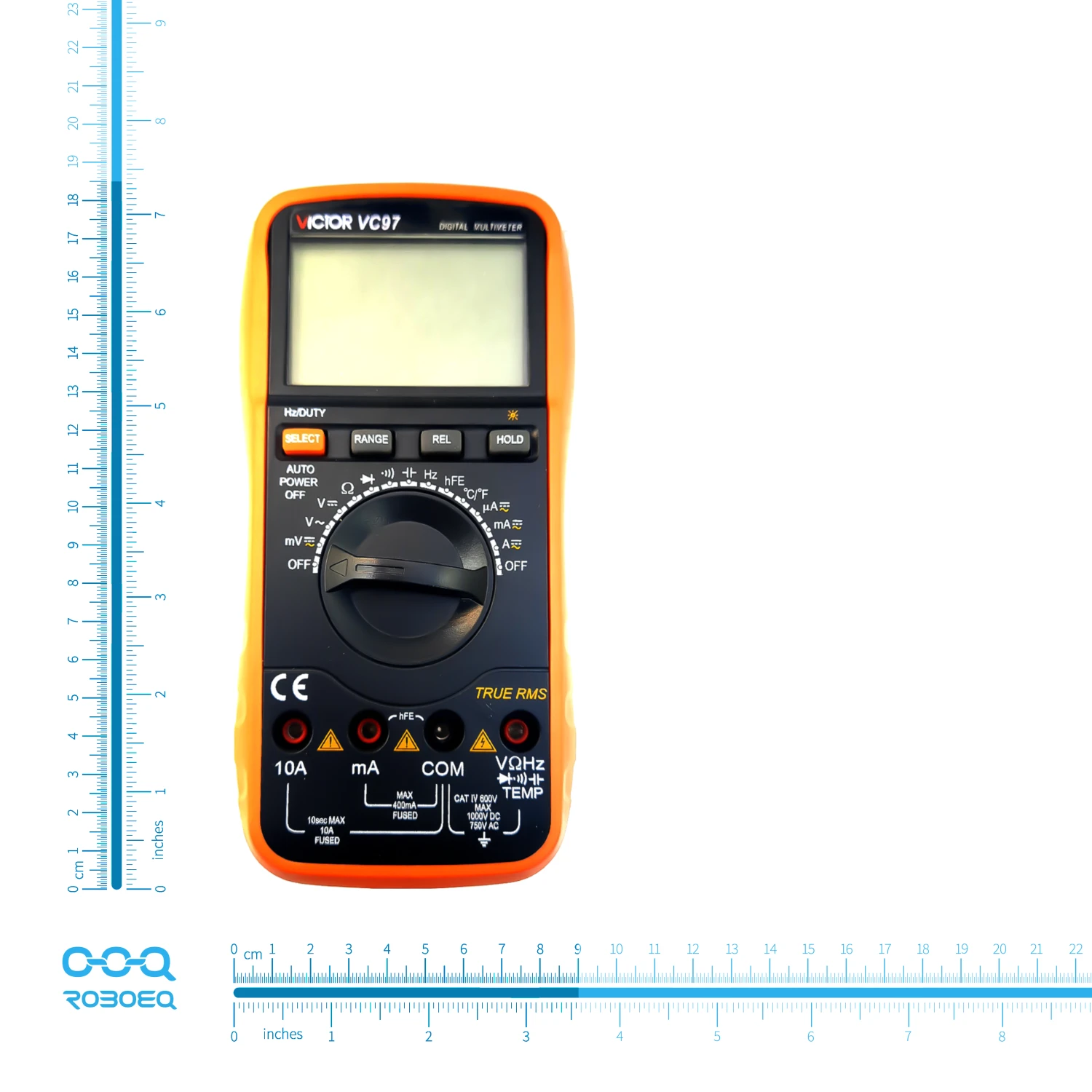

مولتی متر اتورنج دیجیتال ویکتور مدل VICTOR VC97، یک دستگاه اندازه گیری الکترونیکی با کارایی بالا است که قابلیت اندازه گیری ولتاژ متناوب و مستقیم، جریان متناوب و مستقیم، مقاومت، خازن، فرکانس، دما، ترانزیستور، دیود و همچنین تست تداوم (اتصال کوتاه، بازر) را دارا می‌باشد. این دستگاه، یکی از ابزارهای حیاتی برای مهندسان و تعمیرکاران برق و الکترونیک محسوب می‌شود. مولتی متر دیجیتال ویکتور مدل VC97، دارای حفاظت کامل در برابر اضافه بار است که از خراب شدن دستگاه بر اثر ولتاژ بالا جلوگیری می‌کند. برای تامین تغذیه مورد نیاز این مولتی متر، از یک باتری کتابی 9 ولت استفاده می‌شود. این دستگاه دارای یک صفحه نمایش LCD بزرگ با ارتفاع 42 میلی متر است که خواندن مقادیر را برای شما بسیار آسان و راحت می‌کند و قادر است حداکثر رنج 3999 را نمایش دهد. برد صفحه نمایش این مولتی متر، متالیک بوده و دارای عملکردی ضد مغناطیس می‌باشد. مولتی متر اتورنج ویکتور VC97، دارای عملکرد حفاظتی در برابر اضافه ولتاژ است که در نتیجه از خطر آسیب به دستگاه و کاربر جلوگیری می‌کند. این دستگاه دارای نشانگر وضعیت باتری است و در صورت کم شدن شارژ باتری، شما را آگاه خواهد نمود. همچنین، در صورت عدم استفاده پس از چند دقیقه، صفحه نمایش به‌طور خودکار خاموش خواهد شد که این ویژگی باعث صرفه‌جویی در مصرف باتری می‌شود. مولتی متر VICTOR VC97 در محدوده دمایی 0 الی 40 درجه سانتی‌گراد و حداکثر رطوبت نسبی 80 درصد قابل استفاده است. این مولتی متر از قابلیت اتو رنج برخوردار است. به این معنی که قادر است محدوده اندازه‌گیری را به‌طور خودکار تنظیم کند.
روی مولتی متر ویکتور VICTOR VC97، چهار دکمه با لیبل SELECT، RANG، REL، HOLD تعبیه شده‌است که در زیر به شرح کاربرد هریک می‌پردازیم:
- دکمه SELECT: این سلکتور برای انتخاب نوع اندازه‌گیری استفاده می‌شود. با فشردن دکمه SELECT بین حالت‌های مختلف (مانند DCV، ACV، DCA، ACA، مقاومت، و غیره) سوئیچ می‌کنید و می‌توانید نوع اندازه‌گیری موردنظر خود را انتخاب کنید.
- دکمه RANGE: این دکمه برای تنظیم محدوده اندازه‌گیری استفاده می‌شود. با فشردن دکمه RANGE می‌توانید محدوده مناسب برای اندازه‌گیری را انتخاب کرده و دقت بیشتری در خواندن داده‌ها داشته باشید.
- دکمه REL: این دکمه برای فعال کردن حالت تنظیم مجدد یا Zero استفاده می‌شود. با فشردن دکمه REL، مقدار خوانده شده در حالت فعلی به عنوان مقدار مرجع در نظر گرفته می‌شود و مقادیر بعدی نسبت به این مقدار مرجع نمایش داده خواهند شد. این کار به عنوان تنظیم مجدد صفر یا کمیت‌های نسبی مفید است.
- دکمه HOLD: این دکمه برای حفظ نتیجه اندازه‌گیری بر روی صفحه نمایش استفاده می‌شود. با فشردن دکمه HOLD، مقدار خوانده شده در حالت فعلی روی صفحه نمایش قفل می‌شود و به شما امکان می‌دهد آن را به راحتی مشاهده کنید، همچنین با نگه داشتن این دکمه نور پس زمینه نمایشگر LCD مولتی متر روشن می‌شود. نور پس زمینه ال سی دی برای صرفه‌جویی در مصرف باتری فقط به مدت 15 ثانیه روشن خواهد ماند و مجدد خاموش می‌شود.
رنج اندازه گیری مقادیر مختلف توسط مولتی متر ویکتور مدل VICTOR VC97، به‌صورت زیر می‌باشد:
- رنج اندازه گیری ولتاژ مستقیم : 400mV/4V/40V/400V/1000V با دقت ±(0.5%+4)
- رنج اندازه گیری ولتاژ متناوب : 400mV/4V/40V/400V/750V با دقت ±(0.8%+10)
- رنج اندازه گیری جریان مستقیم : 400uA/4000uA/40mA/400mA/10A با دقت ±(1%+10)
- رنج اندازه گیری جریان متناوب : 400uA/4000uA/40mA/400mA/10A با دقت ±(1.5%+10)
- رنج اندازه گیری مقاومت : 400Ω/4kΩ/40kΩ/400kΩ/4MΩ/40MΩ با دقت ±(0.8%+4)
- رنج اندازه گیری خازن : 10nF/100nF/1uF/10uF/100uF/1mF/10mF/100mF با دقت ±(2.5%+20)
- رنج اندازه گیری فرکانس : 100/1000/10k/100k/1M/30MHz با دقت ±(0.5%+10)
- رنج اندازه گیری دما : -20 الی 1000 درجه سانتی گراد با دقت ±(1.0%+5)
به‌همراه مولتی متر اتورنج ویکتور VC97، دفترچه راهنما، پراب مولتی متر، پراب دماسنج، مبدل تست ترانزیستور و خازن و یک باتری کتابی 9 ولت ارائه می‌شود.
