مستندات فنی
| عنوان | مقدار |
|---|---|
| وزن | ۴۵/۱ گرم |
| طول | 73 mm |
| مدل | LCR-T4 |
| ارتفاع | 14.5 mm |
| عرض | 60 mm |
| حداکثر مقدار مقاومت قابل اندازه گیری | 50 MΩ |
| محدوده ظرفیت خازن قابل اندازه گیری | 25pF~100 pF |
| محدوده سلف قابل اندازه گیری | 0.01mH~20 mH |
توضیحات محصول

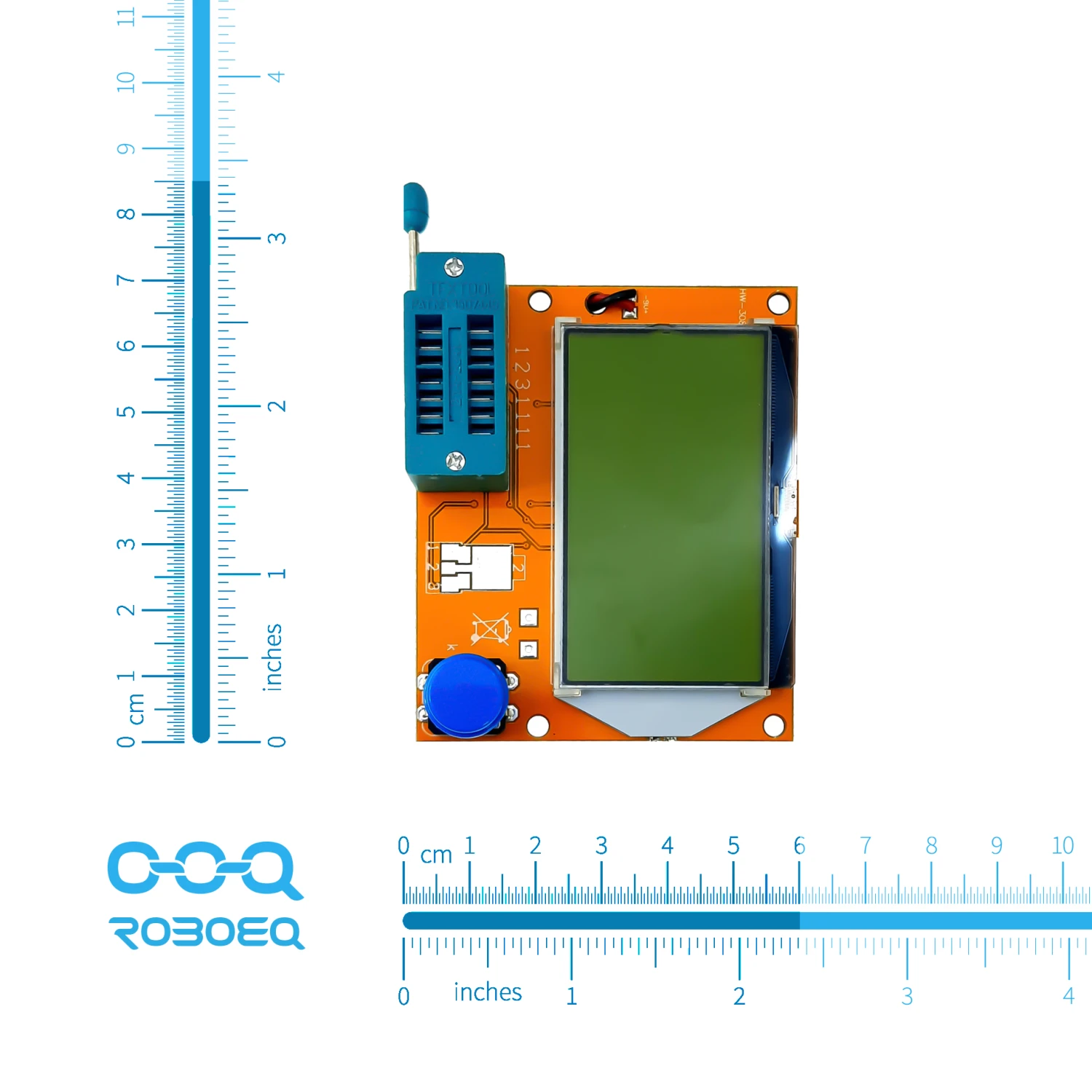

تستر قطعات الکترونیکی LCR-T4، یک دستگاه مبتنی بر میکروکنترلر Atmega328، جهت تست و اندازه گیری قطعات الکترونیکی از جمله ترانزیستورهای NPN و PNP، ماسفت‌های N-Channel و P-Channel، دیودها و دیودهای دوگانه، تریستورها، مقاومت‌ها، خازن‌ها، سلف، رگولاتور، ESR، SCR، LED و غیره می‌باشد. همچنین تستر T4، قادر به تشخیص دیودهای زنر نیز هست. این تستر قادر است به‌صورت خودکار ولتاژ بوت قطعات الکترونیکی (ولتاژ اولیه یا ولتاژ راه‌اندازی قطعه الکترونیکی) را تشخیص دهد. این تستر برای راه اندازی به یک باتری کتابی 9 ولت نیاز دارد که از طریق سر باتری کتابی متصل به ماژول، می‌توان باتری را به تستر قطعات T4 اتصال داد. البته لازم به ذکر است که باتری به همراه این محصول ارائه نمی‌گردد و باید به‌صورت جدا تهیه شود. برای راه اندازی تستر قطعات LCR-T4 می‌توانید از باتری کتابی 9 ولت موجود در سایت استفاده کنید. این تستر جریان مصرفی کمی‌دارد و در حالت خاموش کمتر از 20 نانو آمپر مصرف می‌کند. همچنین درصورتی که تستر برای مدتی روشن بماند و از آن استفاده نشود، به‌طور خودکار خاموش خواهد شد. تمام این ویژگی‌ها باعث صرفه جویی در مصرف باتری و افزایش طول عمر آن خواهد شد. تستر LCR-T4 دارای یک صفحه نمایش LCD 128x64 با نور پس زمینه، برای نمایش مقادیر و سایر مواردی است که مورد تست قرار می‌دهد. همچنین این تستر، مجهز به یک رابط کاربری ساده است که با استفاده از یک کلید، قابلیت کنترل و عملکرد آن را فراهم می‌کند. علاوه بر این، این دستگاه، دارای سرعت تست بالا و قابلیت اندازه‌گیری مؤلفه‌ها با دقت زیاد می‌باشد. زمان تست توسط این تستر معمولاً حدود 2 ثانیه است.
با استفاده از دستگاه تستر قطعات الکترونیکی LCR-T4، شما می‌توانید ولتاژ آستانه، پلاریته و ضریب تقویت ترانزیستورهای BJT، ظرفیت خازنی، پلاریته و ولتاژ آستانه ماسفت‌ها را اندازه‌گیری کرده و تشخیص دهید. این ویژگی به شما کمک می‌کند تا خواص عملکردی ترانزیستورها، دیودها و خازن‌ها را بررسی کنید. تستر LCR-T4، می‌تواند مقدار خازن را از 25 پیکوفاراد تا 100 میلی فاراد با دقت 1 پیکوفاراد و مقدار سلف را از 0.01 میلی‌هانری تا 20هانری اندازه گیری کند. همچنین این تستر، دارای دقت 0.1 اهم در اندازه‌گیری مقاومت می‌باشد و می‌تواند مقادیر مقاومت‌ها را تا 50 مگااهم اندازه گیری کند. یک نکته مهم در مورد تستر قطعات الکترونیکی LCR-T4 این است که اتصال خازن‌های دشارژ نشده به آن و یا الکتریسیته ساکن می‌تواند موجب آسیب جدی به تستر شود. بنابراین، دقت گردد که قبل از اتصال خازن به تستر حتما خازن‌ها دشارژ شوند. برای تست قطعات توسط این تستر نیز، باید پایه‌های قطعه موردنظر را داخل زیف سوکت موجود روی برد دستگاه قرار دهید. همان‌طور که مشخص است زیف سوکت دارای دو ردیف پایه است. ترتیب پایه‌ها در ردیف اول از چپ به راست به‌صورت 2321321 و در ردیف دوم نیز به صورت K - A1233 می‌باشد. هنگام قرار دادن قطعه موردنظر در دستگاه تستر نیز دقت گردد که پایه‌های قطعه در داخل کانکتورها با شماره یکسان قرار نگیرد. از تستر قطعات الکترونیکی مدل LCR-T4، داخل یک جعبه پلکسی ساخته شده مناسب این تستر جهت محافظت بیشتر از آن می‌توانید استفاده کنید که در سایت روبوایکیو نیز قابل تهیه می‌باشد.
