ماژول ترموستات دیجیتال 12-9 ولت مدل XH-W1401

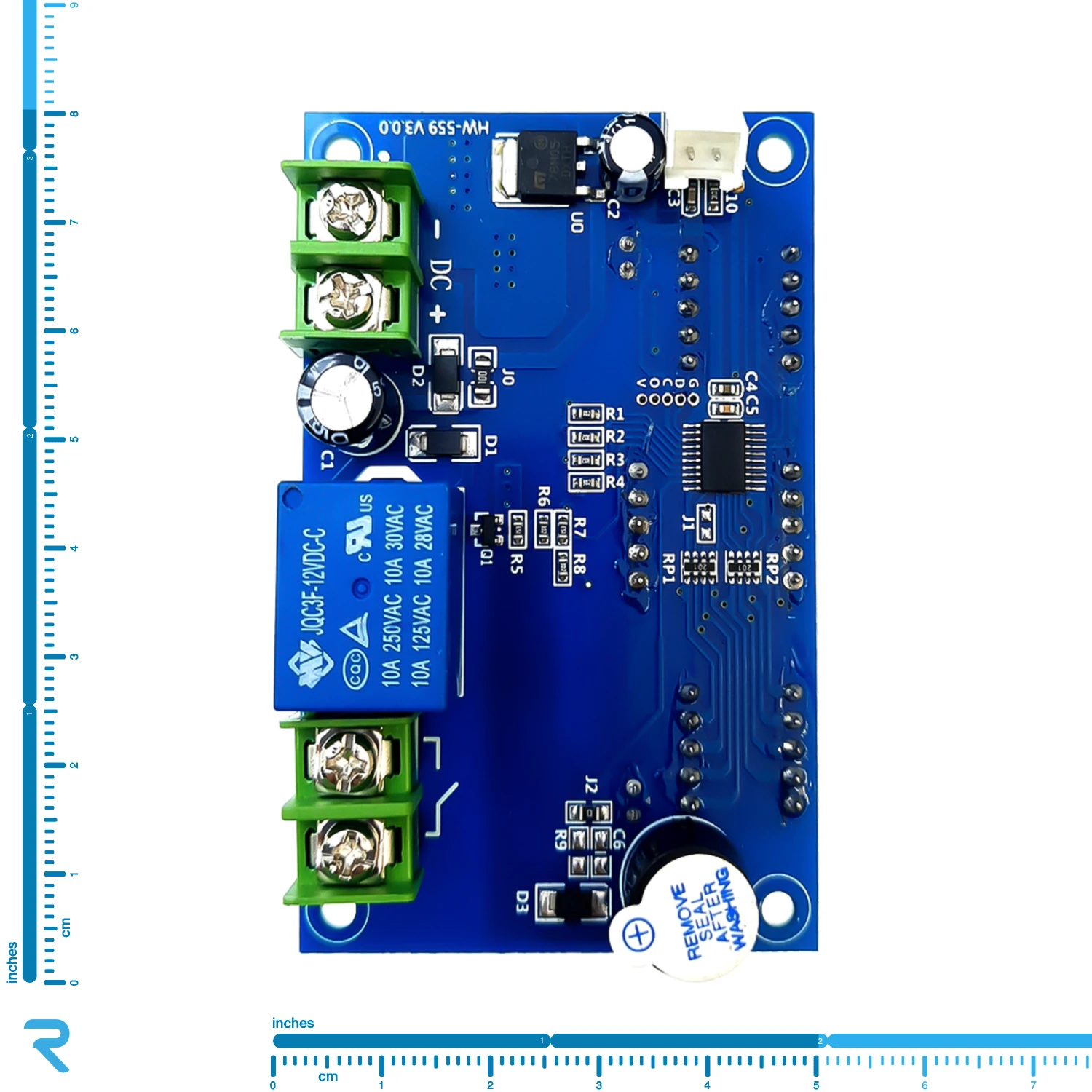

ماژول ترموستات دیجیتال XH-W1401 که مشابه مدل HW-599 می‌باشد یک برد کنترلر دما است که به وسیله‌ی آن می‌توان دمای محیط را در رنج دمایی معینی تنظیم کرد. محدوده‌ی دمای کاری این ماژول از  9- تا 99 درجه‌ی سانتی گراد و ولتاژ تغذیه‌ی آن 9 تا 12 ولت می‌باشد. این ماژول برد کنترل دما دارای یک رله جهت قطع و وصل خروجی، سنسور مقاومتی NTC برای اندازه‌ گیری دما، چهار عدد تک‌سوئیچ جهت تنظیم دما و سه نمایشگر سون‌سگمنت جهت نمایش دمای آغازین، دمای فعلی و دمای پایانی است. برای تنظیم این ماژول ترموستات می‌بایست دمای آغازین و پایانی را برای آن مشخص کنیم. هنگامی که دمای محیط برابر با دمای آغازین ترموستات شود، رله وصل و LED قرمز روشن می‌شود و هنگامی که دمای محیط برابر با دمای پایانی ترموستات شود، رله قطع و LED سبز، روشن می‌شود. از این ماژول برای کنترل دما در انواع یخچال، آنکوباتور، چیلر، سیستم‌های جوجه کشی و ... استفاده می‌شود.

ماژول ترموستات دیجیتال XH-W1401 را می‌توانید در دو مد سرمایشی و گرمایشی استفاده نمایید:

• مد سرمایشی:

اگر دمای آغازین را بیشتر از دمای پایانی انتخاب کنید ترموستات در مد سرمایشی تنظیم می‌شود. در این حالت خروجی ترموستات به یک تجهیز سرمایشی متصل است و هنگامی که دمای محیط از دمای آغازین ترموستات بیشتر شود، رله وصل و تجهیز سرمایشی را روشن می‌کند. با کاهش دمای محیط و رسیدن به دمای پایانیِ ترموستات، رله قطع و تجهیز سرمایشی را خاموش می‌کند.

• مد گرمایشی:

اگر دمای آغازین را کمتر از دمای پایانی انتخاب کنید ترموستات در مد گرمایشی تنظیم می‌شود. در این حالت خروجی ترموستات به یک تجهیز گرمایشی متصل است و هنگامی که دمای محیط از دمای آغازین ترموستات کمتر شود، رله وصل و تجهیز گرمایشی را روشن می‌کند. با افزایش دمای محیط و رسیدن به دمای پایانیِ ترموستات، رله قطع و تجهیز گرمایشی را خاموش می‌کند.

نحوه تنظیم ماژول کنترل دما XH-W1401:

• مدل: XH-W1401
• ولتاژ ورودی: 9 تا 12 ولت DC
• حداکثر جریان خروجی رله: 10 آمپر
• محدوده اندازه‌‌گیری دما: -9 تا 99 درجه سانتی گراد
• محدوده کنترل دما: -9 تا 99 درجه سانتی گراد
• دقت اندازه‌گیری دما: 1 درجه سانتی گراد
• دقت کنترل دما: 1 درجه سانتی گراد
• سنسور اندازه‌گیری دما: مقاومت NTC10K
• ابعاد: 78x50 میلی متر
