ماژول ترموستات دیجیتال 220 ولت مدل XH-W3001

Name: ماژول ترموستات دیجیتال 220 ولت مدل XH-W3001
SKU: 1604053
Rating: 4 (1 reviews)

شناسه 1604053

بهترین فروشندگان براساس قیمت تعدادی

1	الکتروسهیل	1,310,000
10	الکتروسهیل	1,260,000

بهترین فروشنده

حداقل تعداد قابل سفارش عدد می‌باشد

الکتروسهیل

1,310,000

قیمت بهتری سراغ دارید؟ ثبت قیمت کمتر

نام فروشنده داخلی		۱+ عدد	۱۰+ عدد	ویژگی‌ها
نوژان الکترونیک	3	1,970,000	1,910,000	سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر
الکتروسهیل	3	1,310,000	1,260,000	سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر

مستندات فنی

عنوان	مقدار
دیتاشیت	دانلود
وزن	۲۰/۹ گرم
طول	60 mm
عرض	45 mm
نوع ماژول	ترموستات
محدوده ولتاژ تغذیه	220 V
حداکثر جریان خروجی	10 A
محدوده دمای قابل اندازه گیری	-50~110 °C

توضیحات محصول

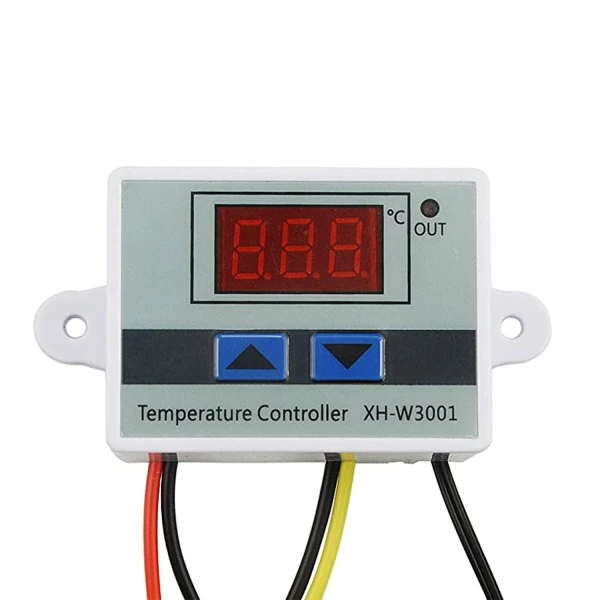

ماژول ترموستات دیجیتال مدل XH-W3001، یک ماژول کنترلر دمای پرکاربرد با تغذیه 220 ولت AC می‌باشد که علاوه‌بر قابلیت کنترل دما در محیط، مقدار لحظه‌ای دما را نیز به نمایش می‌گذارد. این ماژول دارای یک صفحه نمایش سون سگمنت جهت نمایش دما، LED نمایانگر قطع و وصل خروجی و سنسور مقاومتی NTC جهت اندازه‌گیری دما است و به هنگام فعال شدن، مستقیماً برق 220 ولت AC ورودی را به خروجی منتقل می‌کند. در صنعت از این ماژول ترموستات پنلی برای کنترل دما در انواع یخچال، آنکوباتور، سردخانه، گلخانه و دستگاه‌های جوجه‌کشی استفاده می‌شود. برای تنظیم این ترموستات می‌بایست دو نقطه‌ی دمایی شامل: دمای شروع و دمای پایان را برای آن تعریف کنیم. هنگامی که دمای محیط برابر با دمای شروعِ ترموستات شود، رله وصل و LED نمایانگر خروجی روشن می‌شود و هنگامی که دمای محیط برابر با دمای پایانِ ترموستات شود، رله قطع و LED نمایانگر خروجی خاموش می‌شود.

از ماژول می‌توانید در دو مد سرمایشی و گرمایشی استفاده نمایید:

اگر بخواهیم در مد سرمایشی از این ترموستات استفاده کنیم، دمای شروع را بالا‌تر از دمای پایان انتخاب می‌کنیم: در این حالت خروجی ترموستات به یک تجهیز سرمایشی متصل است و هنگامی که دمای محیط از دمای شروعِ ترموستات بیشتر شود، رله وصل و تجهیز سرمایشی را روشن می‌کند. با کاهش دمای محیط و رسیدن به دمای پایانِ ترموستات، رله قطع و تجهیز سرمایشی را خاموش می‌کند.
اگر بخواهیم در مد گرمایشی از ترموستات استفاده کنیم دمای شروع را کمتر از دمای پایان انتخاب می کنیم: در این حالت خروجی ترموستات به یک تجهیز گرمایشی متصل است و هنگامی که دمای محیط از دمای شروعِ ترموستات کمتر شود، رله وصل شده و تجهیز گرمایشی را روشن می‌کند. با افزایش دمای محیط و رسیدن به دمای پایانِ ترموستات، رله قطع و تجهیز گرمایشی را خاموش می‌کند.

بدین‌ترتیب دمای محیط همواره در بازه‌ی مشخص‌شده بین دمای شروع و پایان ترموستات قرار می‌گیرد.

نحوه تنظیم ماژول ترموستات دیجیتال:

ابتدا تغذیه 220 ولت AC ترموستات را وصل کنید. برای تنظیم دمای شروع، دکمه ی "UP" را فشار دهید تا دمای شروع تنظیمات قبلی را نشان دهد، سپس دوباره آن را فشار دهید و به مدت چند ثانیه نگه دارید تا زمانی که نمایشگر دما چشمک بزند. در این حالت دکمه "UP" یا "Down" را فشار دهید و مقدار دمای شروع را تنظیم کنید. در گام بعدی برای تنظیم دمای پایان نیز، همین روش را برای دکمه ی "DOWN" تکرار نمایید.
