مستندات فنی
| عنوان | مقدار |
|---|---|
| راهنمای اتصالات | دانلود |
| وزن | ۹۶/۹۳ گرم |
| تعداد سوراخ ها | 840 |
| فاصله سوراخ ها | 2.54 mm |
| طول | 170 mm |
| عرض | 66 mm |
توضیحات محصول

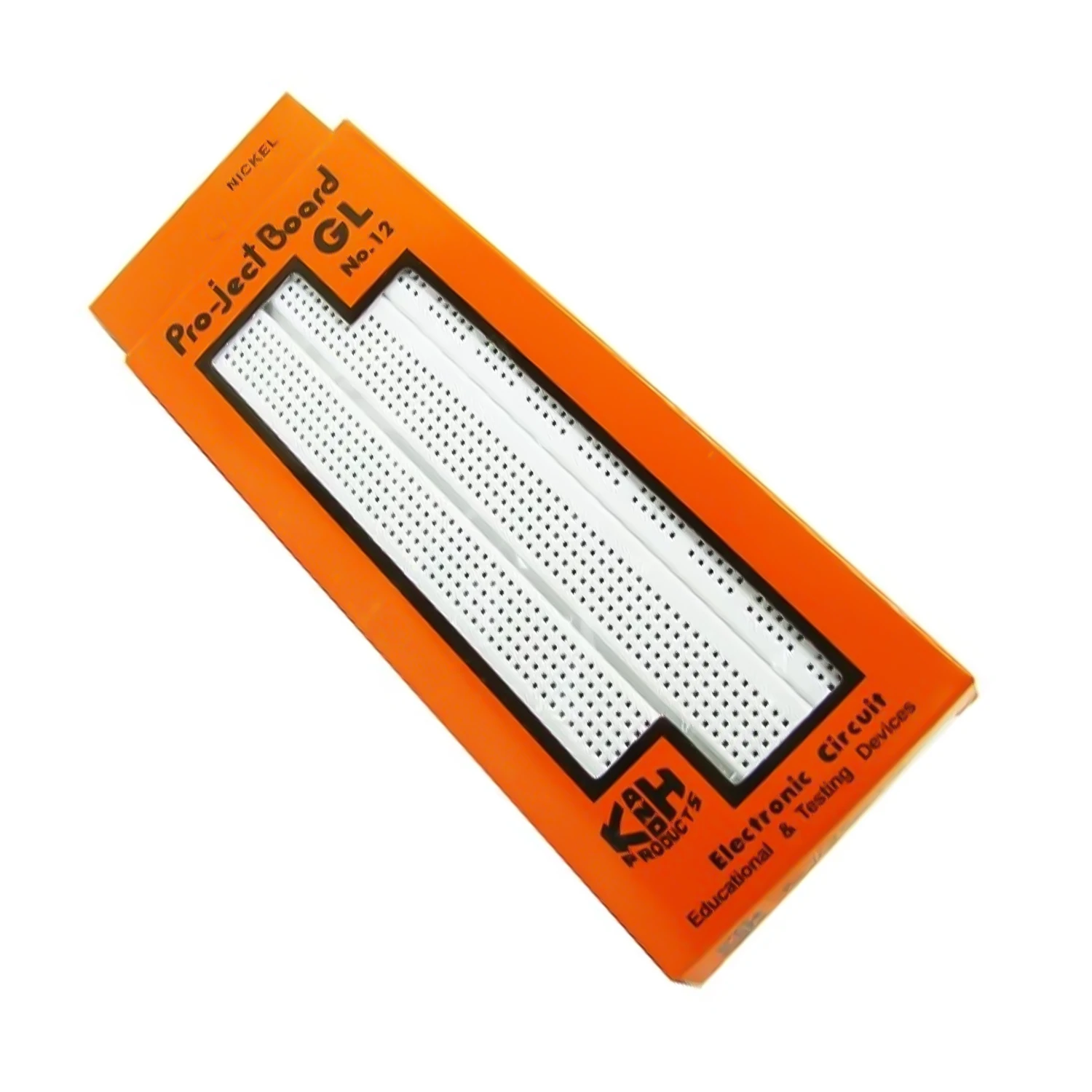

برد بورد GL، یک ابزار پرکاربرد جهت طراحی و آزمایش مدارات است. این برد بورد برای ساخت سریع نمونه اولیه یک مدار الکترونیکی قبل از مونتاژ برد اصلی و ساخت و نمونه‌سازی انواع پروژه‌های DIY بسیار مفید است. برد بورد مدل GL دارای 840 سوراخ می‌باشد. فاصله بین سوراخ ها مقدار استاندارد 2.54 میلی متر است. برای ایجاد اتصالات توسط این محصول نیازی به لحیم کاری نیست و می‌توان اتصالات را از طریق سیم جامپر بین قطعات مدار برقرار نمود. این برد بورد برای سیم جامپر با قطر 0.8 میلی متر مناسب می‌باشد. از آن جایی که این برد بورد برای برقراری اتصالات نیازی به لحیم کاری ندارد، بنابراین بارها و بارها قابل استفاده می‌باشد. علاوه بر برد بورد، تمامی قطعاتی که توسط آن به مدار موردنظر متصل شده‌اند نیز، دوباره قابل استفاده هستند. همچنین، تعویض اتصالات یا تعویض قطعات و به‌طور کلی اصلاح مدار توسط برد بورد GL بسیار آسان است. جنس آن از پلاستیک ABS است. بنابراین، وزن کمی دارد و حمل و استفاده از آن آسان می‌باشد.
برد بورد (پروجکت برد) مدل GL، برای ساخت انواع پروژه‌ها و مدارات توسط آردوینو، رزبری پای و سایر بردهای برنامه نویسی بسیار کاربردی می‌باشد. از آن جایی که طراحی PCB و چاپ آن برای آزمایش یک مدار ساده می‌تواند هزینه بر باشد، بنابراین استفاده از برد بورد برای نمونه‌سازی اولیه مدار، می‌تواند به کاهش هزینه‌ها نیز کمک کند. ابعاد این محصول 175x66 میلی متر می‌باشد و سوراخ های روی برد به 4 قسمت تقسیم شده‌اند. هر ردیف و ستون در این برد بورد دارای حروف و اعداد متناظر هستند، که این ویژگی به کاهش اشتباه در اتصالات کمک می‌کند. همه‌ی سوراخ های موجود در یک ستون در دو قسمت وسطی برد بورد، به یک‌دیگر متصل می‌باشند. همچنین همه سوراخ های موجود در یک ردیف در قسمت‌های بالا و پایین برد بورد، تا وسط برد یک‌دیگر متصل هستند. پشت برد بورد مدل GL، توسط یک ورق چسب احاطه شده است. در نتیجه می‌توان آن را بر روی هر سطحی نصب کرد تا استفاده از آن را آسان‌تر کند.
