آموزش راه اندازی ماژول سون سگمنت TM1637 با آردوینو
۱۹ خرداد ۱۴۰۰
شناسه 2202016
| نام فروشنده داخلی | ۱+ عدد | ۱۰+ عدد | ۳۰۰+ عدد | ویژگی‌ها | ||
|---|---|---|---|---|---|---|
| روبوایکیو | 0 | 386,000 | 375,000 | 351,000 | سلامت ظاهری و فنی کالا | |
| فیدار الکترونیک | 4 | 354,000 | 328,000 | 314,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۴ روز کاری دیگر | |
| ماژول شاپ | 3 | 459,000 | 434,000 | 434,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر | |
| میعاد الکترونیک | 3 | 404,000 | 379,000 | 366,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر | |
| فهیم الکترونیک خاورمیانه | 3 | 372,000 | 329,000 | 329,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر | |
| مشهد الکترونیک | 2 | 530,000 | 505,000 | 505,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۲ روز کاری دیگر | |
| الکتروسهیل | 3 | 385,000 | 360,000 | 360,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر | |
| ویهان | 3 | 376,000 | 330,000 | 309,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر |
| نام فروشنده چینی | ۱+ عدد | ۱۰+ عدد | ۳۰۰+ عدد | ویژگی‌ها | ||
|---|---|---|---|---|---|---|
| لونگ دین (龙店) - پرداخت 100 درصد | 30 | - | - | 322,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۳۰ تا ۸۰ روز کاری دیگر | |
| لونگ دین (龙店) - پیش پرداخت 50 درصد | 30 | - | - | 333,300 | سلامت ظاهری کالا ارسال از روبوایکیو ۳۰ تا ۸۰ روز کاری دیگر |
مستندات فنی
| عنوان | مقدار |
|---|---|
| وزن | ۷/۹۱۸ گرم |
| نوع نمایشگر | Seven Segment |
| طول نمایشگر | 30 mm |
| عرض نمایشگر | 14 mm |
| کنترلر | TM1637 |
| طول برد | 40 mm |
| عرض برد | 22 mm |
| تعداد پایه | 4 |
| ضخامت | 11 mm |
| ارتفاع کاراکتر | 0.56 in |
توضیحات محصول

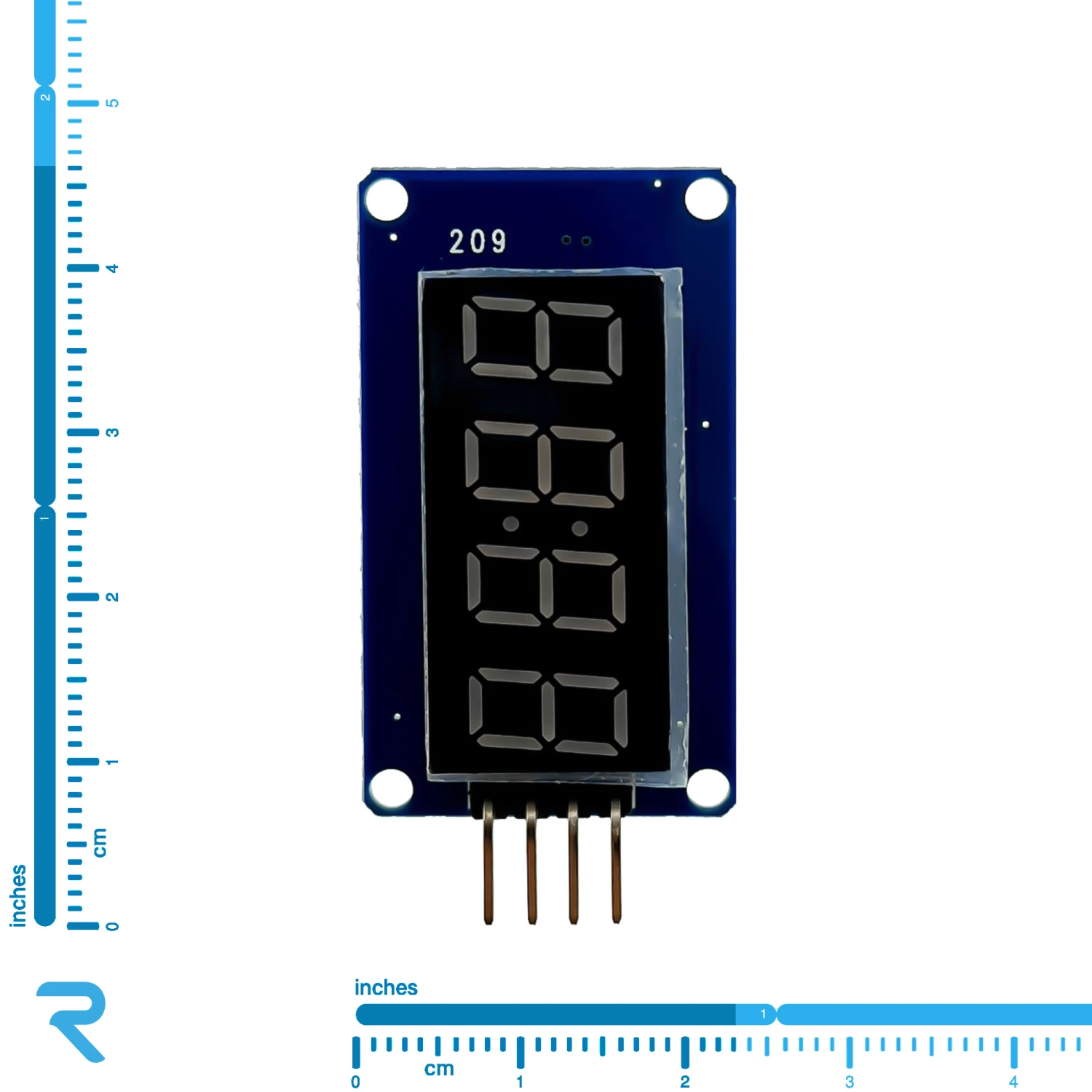

ماژول نمایشگر سون سگمنت 4 رقمی TM1637 از یک سون سگمنت 4 تایی و درایور ال ای دی TM1637 تشکیل شده‌است. سون سگمنت‌های چندتایی برای نمایش داده به چندین پایه کنترلی نیاز دارند و همین موضوع در میکروکنترلرهای با تعداد پایه کم می‌تواند باعث محدودیت‌های جدی شود. در حالی که این ماژول فقط با دو پین CLK و DIO و دو پین تغذیه VCC و GND امکان نمایش داده را فراهم می‌کند. تغذیه این برد 3.3 تا 5 ولت بوده که می‌تواند مستقیما به تغذیه آردوینو متصل شود. به علاوه، کتابخانه هایی در آردوینو برای این ماژول وجود دارد که راه اندازی آن را بسیار ساده کرده‌است. برای اطلاعات بیشتر در مورد عملکرد و نحوه راه اندازی این ماژول می‌توانید مقاله آموزش راه اندازی ماژول سون سگمنت TM1637 با آردوینو را مطالعه کنید.
مشخصات فنی ماژول سون سگمنت 4 رقمی با درایور TM1637:
- سازگار با Arduino
- قابلیت کنترل 4 رقم سون سگمنت با فقط 2 خط دیتا و کلاک
- ابعاد نمایشگر: 14x30 میلی متر
- ابعاد کل: 40x22x11 میلی متر
- ولتاژ کاری: 3.3 ولت الی 5.5 ولت
- جریان مصرفی: حداکثر 80 میلی‌آمپر
.png)
