مدار سوییچ

سلام وقت بخیر. برای مداری که آپلود کردم به یه مشکلی خوردم که خواستم نظرات شما رو هم بدونم شاید ایده بهتری داده شد.

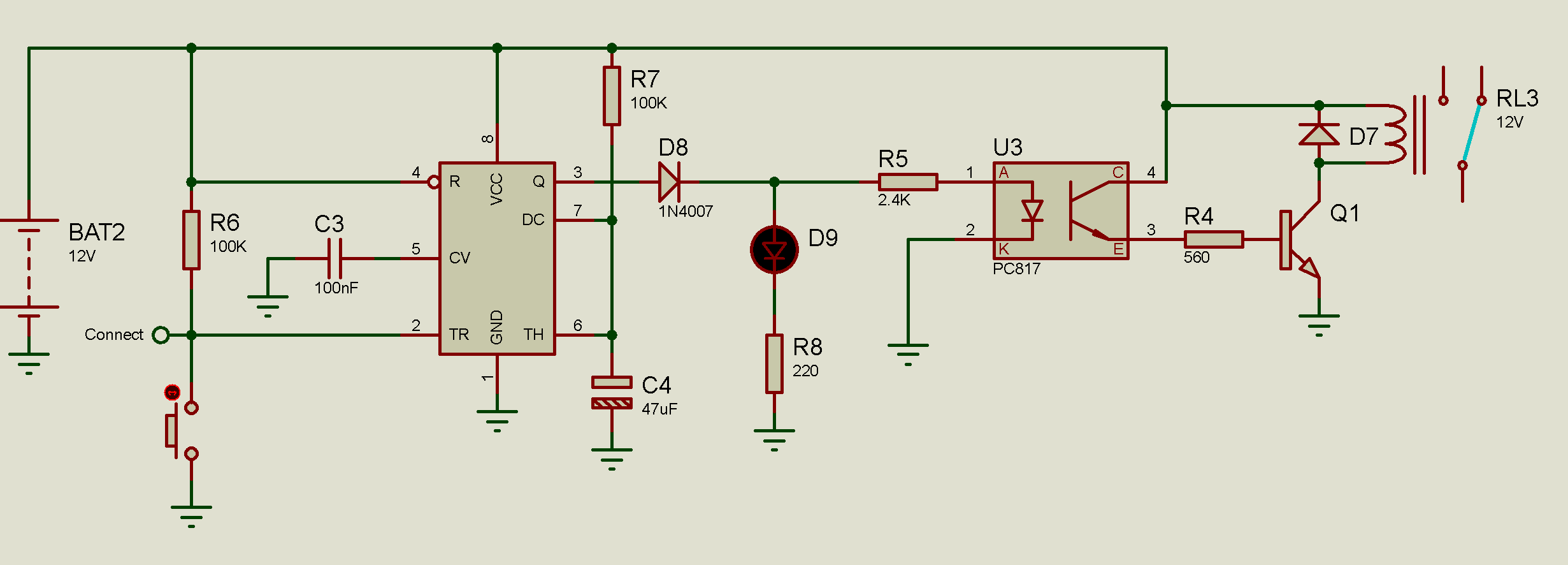

توی مدار بالا همونطور که معلومه یک مدار تایمر قرار داده شده و زمانی که کلید فشرده میشه و مجدد به حالت قبلی برمیگرده به نسبت زمانی که میخوام خروجی رو برامون فعال میکنه.

مشکلی که هست من میخوام این اتفاق با مثلا یک رید رله انجام بشه و موردی که هست ممکنه اون رید رله به حالت قبلی برنگرده تا مدار درست فعال بشه. این موضوع باعث میشه تا تایمر به درستی کار نکنه تا زمانی که کلید و یا همون رید رله به حالت قبلی خودش برنگرده.

توی این پروژه قرار نیست از ای سی دیجیتال استفاده بشه به دلیل هزینه و میخوام به صورت انالوگ بتونم این کار رو انجام بدم.

خوشحال میشم اگر هر روشی رو به ذهنتون میرسه بهم بگید حتی با فلیپ فلاپ و . . .  .
