شناسه 0101416

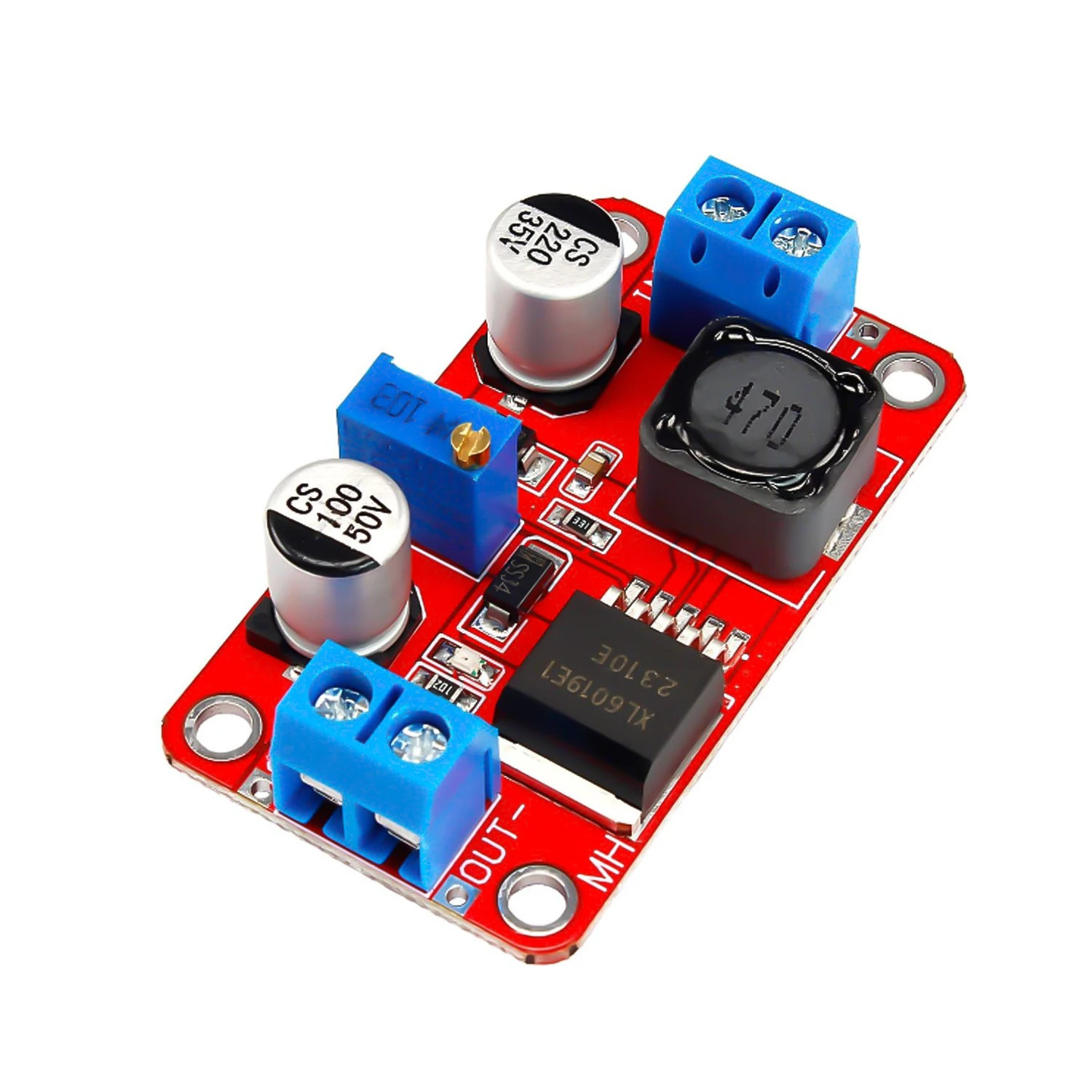

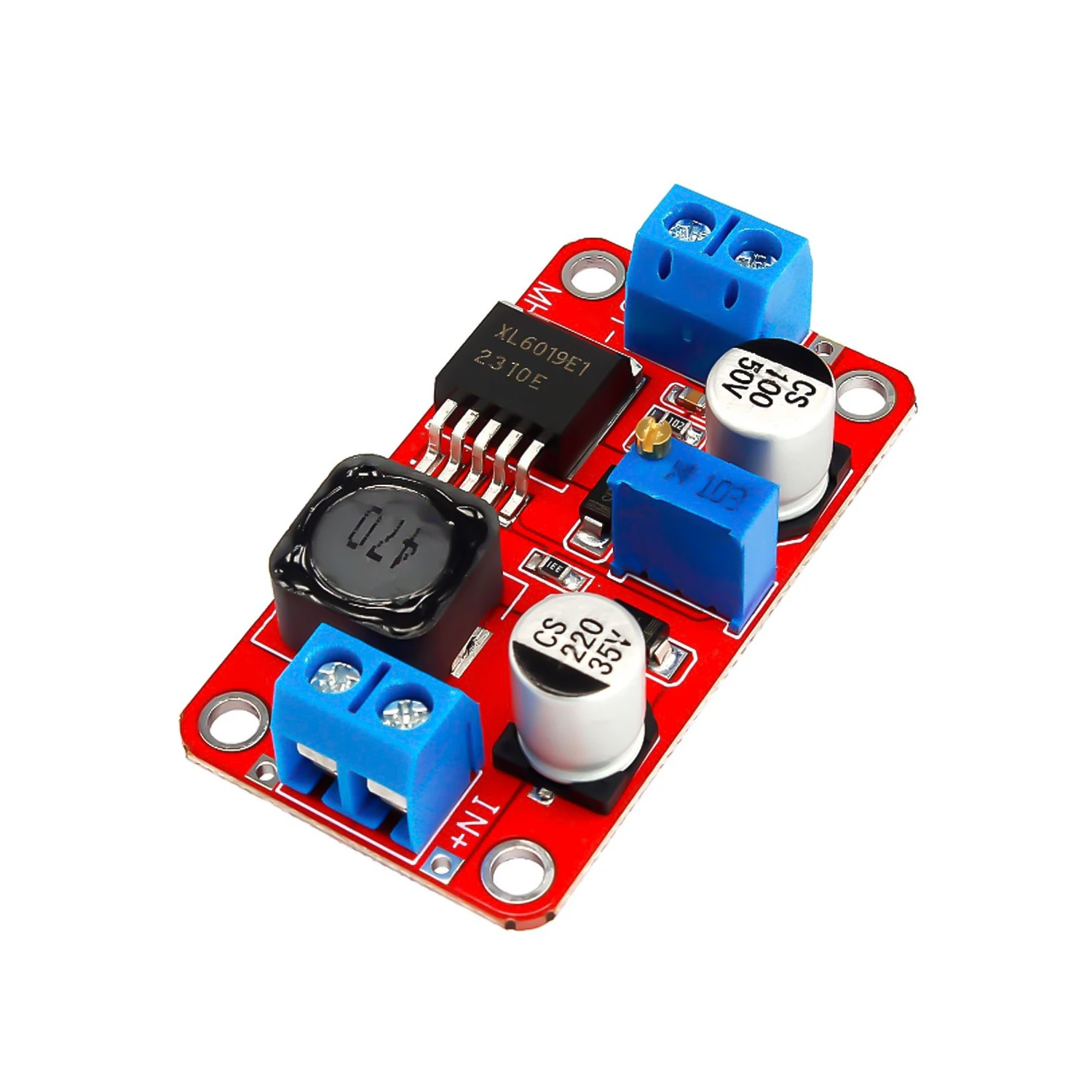

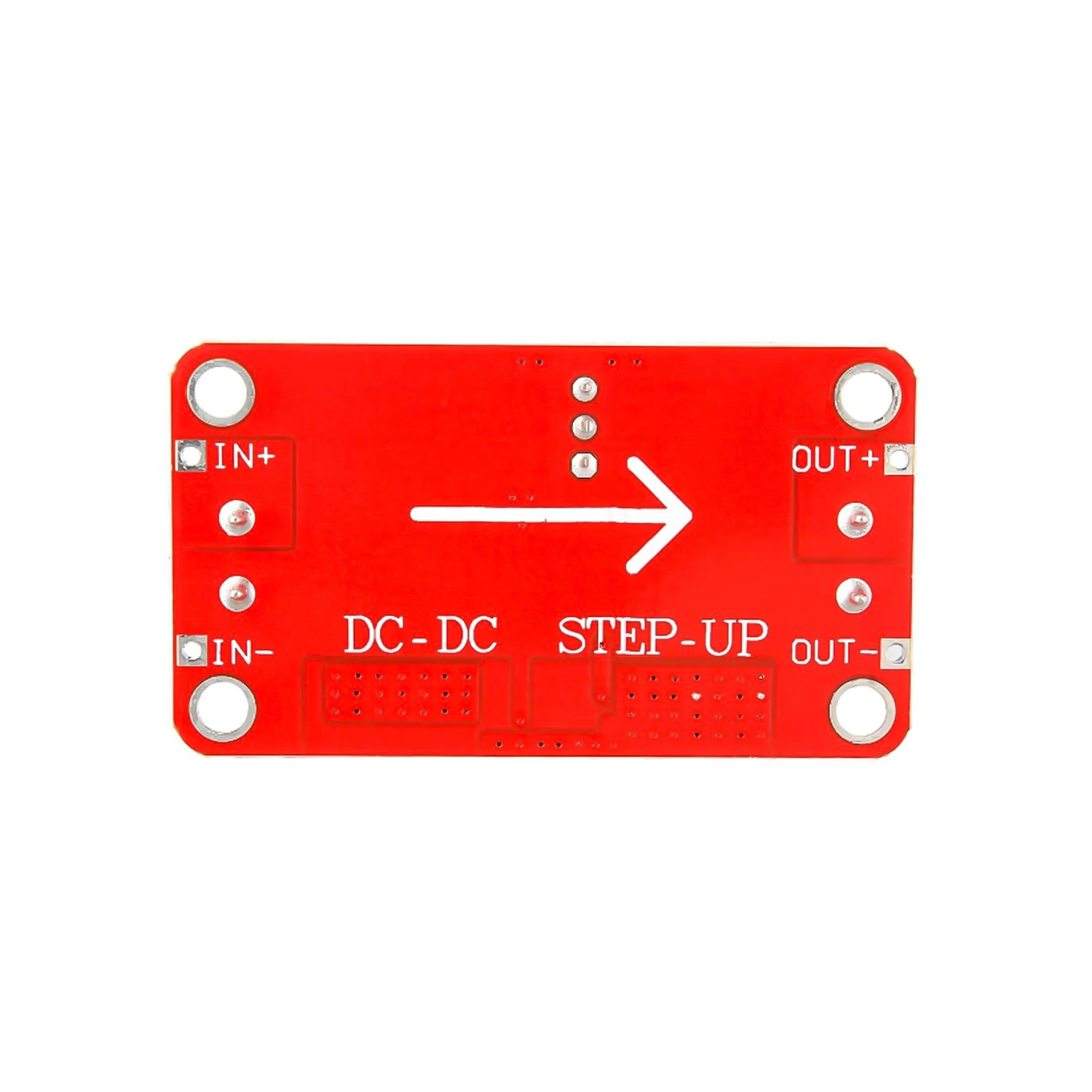

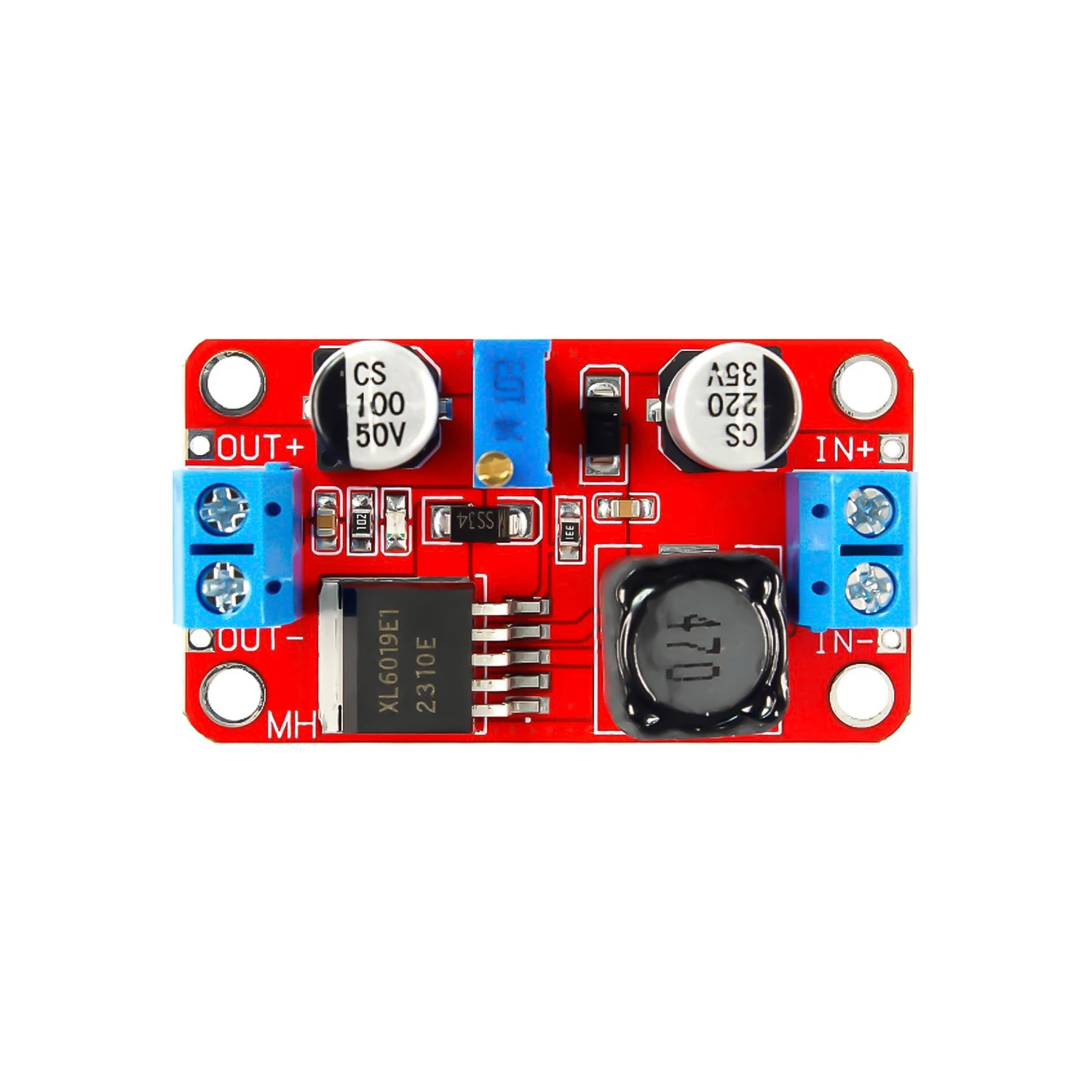

تصویر ممکن است تفاوتهای جزیی با کالای ارسالی داشته باشد. اما این تفاوتها تاثیری بر عملکرد و کارایی آن ندارند.
| نام فروشنده داخلی | ۱+ عدد | ۲۵+ عدد | ۵۰+ عدد | ۱۰۰+ عدد | ۳۰۰+ عدد | ۵۰۰+ عدد | ویژگیها | |
|---|---|---|---|---|---|---|---|---|
| روبوایکیو | 2,140,000 | 2,130,000 | 2,110,000 | 2,100,000 | 2,070,000 | 2,050,000 | سلامت فیزیکی کالا |
مستندات فنی
| عنوان | مقدار |
|---|---|
| وزن | ۱۶ گرم |
| ارتفاع | 13 mm |
| مدل | XL6019 |
| نوع توپولوژی | (Boost) Step up |
| طول | 50 mm |
| عرض | 28 mm |
| تعداد پایه | 4 |
| نوع | DC-DC Step-Up (Boost) Module |
| عنوان انگلیسی | XL6019 5A DC‑DC Boost Converter Module 5‑35V Adjustable |
| محدوده دمای کاری | -40~85 °C |
| محدوده ولتاژ ورودی | 3~35 V |
| محدوده ولتاژ خروجی | 5~40 V |
| حداکثر جریان خروجی | 2 mA |
توضیحات محصول
۱. جدول مشخصات فنی (Technical Specifications)
| پارامتر | مقدار / توضیحات |
| نام ماژول | XL6019 DC-DC Step-Up (Boost) Module |
| نوع مبدل | افزاینده (ورودی باید کمتر از خروجی باشد) |
| ولتاژ ورودی | 3 تا 35 ولت DC (پیشنهاد: حداقل 5 ولت برای عملکرد پایدار) |
| ولتاژ خروجی | 5 تا 40 ولت DC (قابل تنظیم با مولتیترن) |
| حداکثر جریان سوییچینگ | 5 آمپر (این جریان داخلی ماسفت است، نه جریان خروجی دائم) |
| جریان خروجی واقعی | حداکثر 1.5 تا 2 آمپر (بدون هیتسینک) / تا 3 آمپر (با هیتسینک قوی) |
| بازدهی (Efficiency) | حداکثر 94% (معمولاً بین 85% تا 90% در شرایط واقعی) |
| فرکانس سوییچینگ | 180 کیلوهرتز (KHz) - فرکانس ثابت |
| ریپل خروجی | کمتر از 100 میلیولت (mV) |
| دقت تنظیم ولتاژ | ± 0.5% |
| دمای کاری | 40- تا 85+ درجه سانتیگراد |
| محافظتها | محدود کننده جریان (Current Limit)، خاموشی حرارتی (Thermal Shutdown) |
| محافظت معکوس | ندارد (اتصال اشتباه مثبت و منفی ورودی باعث سوختن میشود) |
-
قطر سوراخهای نصب: 3 میلیمتر (4 عدد در گوشهها)
عدد ۵ آمپر جریان تحمل سوییچ داخلی تراشه XL6019 است.
