| نام فروشنده داخلی | ۱+ عدد | ۵+ عدد | ۲۰۰+ عدد | ویژگی‌ها | ||
|---|---|---|---|---|---|---|
| الکترونیک یاران | 4 | 1,020,000 | 1,000,000 | 1,000,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۴ روز کاری دیگر |
| نام فروشنده چینی | ۱+ عدد | ۵+ عدد | ۲۰۰+ عدد | ویژگی‌ها | ||
|---|---|---|---|---|---|---|
| لونگ دین (龙店) - پرداخت 100 درصد | 30 | - | - | 500,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۳۰ تا ۸۰ روز کاری دیگر | |
| لونگ دین (龙店) - پیش پرداخت 50 درصد | 30 | - | - | 523,200 | سلامت ظاهری کالا ارسال از روبوایکیو ۳۰ تا ۸۰ روز کاری دیگر |
مستندات فنی
| عنوان | مقدار |
|---|---|
| وزن | ۱/۵۹ گرم |
| طول | 15.8 mm |
| عرض | 8 mm |
| ارتفاع | 25.3 mm |
| مدل | DHT22 |
| نوع | سنسور دما و رطوبت |
| دقت اندازه گیری رطوبت | 2 %RH |
| زمان پاسخگویی رطوبت | 2 s |
| دقت اندازه گیری دما | 0.5 °C |
| تعداد پایه | 4 |
| محدوده ولتاژ تغذیه | 5.5~3 V |
| حداکثر رطوبت قابل اندازه گیری | 100 %RH |
| محدوده دمای قابل اندازه گیری | -40~125 °C |
| محدوده زمان پاسخگویی دما | 2 s |
توضیحات محصول

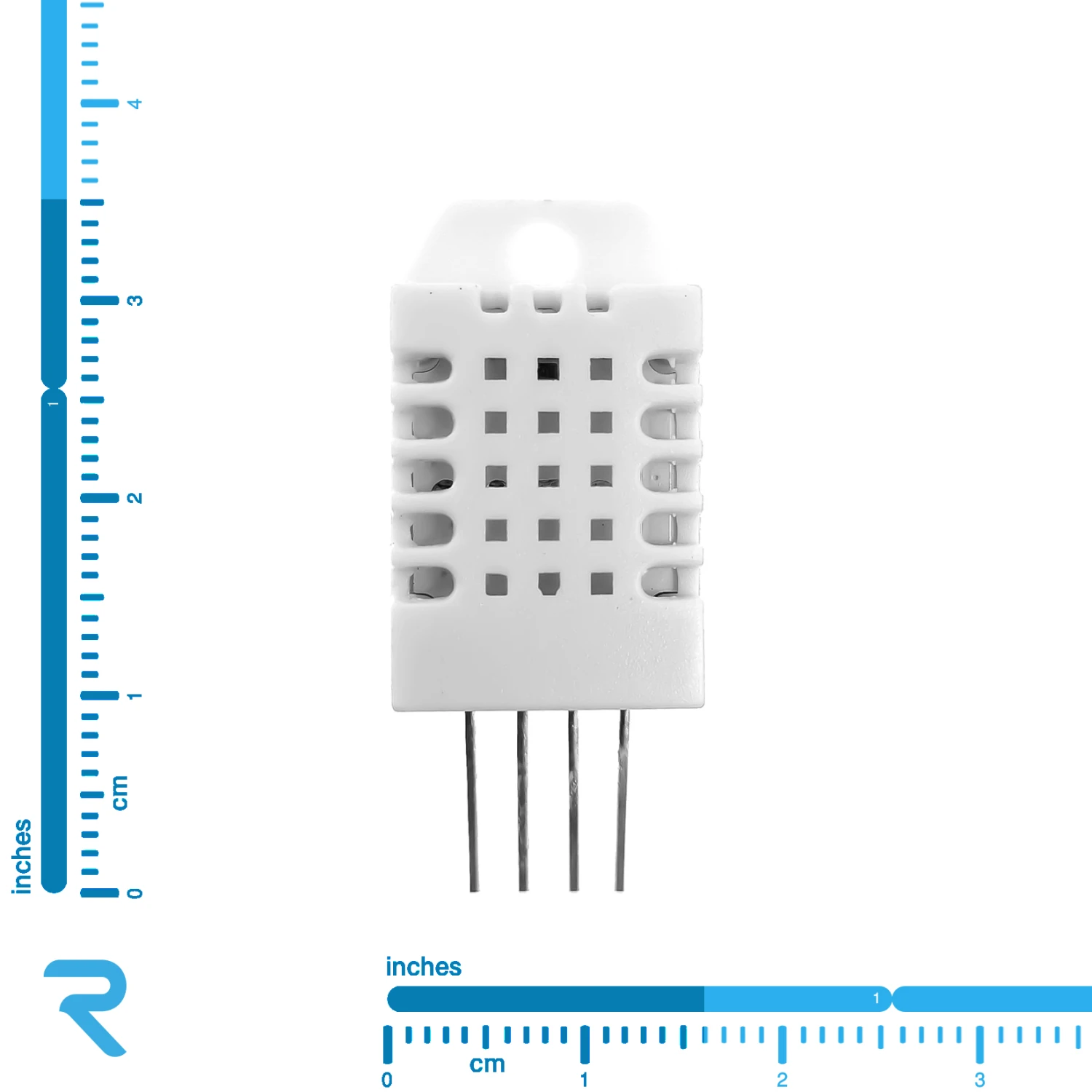

سنسور DHT22، یک سنسور اندازه گیری دما و رطوبت است، که محدوده‌ی دمایی 40- تا 125 درجه را با دقت 0.5 درجه و رطوبت نسبی را در رنج 0 تا 100 درصد با دقت 2 تا 5 درصد اندازه گیری می‌کند. نرخ نمونه برداری این سنسور 0.5 هرتز بوده و این بدین معنی است که هر دو ثانیه یک بار، از رطوبت یا دما نمونه برداری می‌کند. این محصول نسخه‌ی پیشرفته‌تری از سنسور DHT11 بوده که محدوده گسترده‌تری از دما و رطوبت را اندازه‌گیری می‌کند، اما از نظر ساختار کلی مشابه همان سنسور قبلی، از یک سنسور رطوبت و یک NTC تشکیل شده‌است. سنسور رطوبت آن دارای دو الکترود بوده که مقاومت بین آن‌ها با مقدار رطوبت رابطه عکس دارد. یعنی رطوبت نسبی بالاتر، مقاومت بین الکترودها را کاهش می‌دهد در حالی که رطوبت نسبی کمتر، مقاومت بین الکترودها را افزایش می‌دهد. برای اندازه‌گیری دما نیز از یک NTC یا ترمیستور استفاده می‌کند. ترمیستور یک مقاومت متغیر است، که مقدار آن با دما تغییر می‌کند. در NTCها مقدار مقاومت با افزایش دما به‌صورت نمایی کاهش می‌یابد.
این محصول دارای ولتاژ کاری در محدوده ی 3 تا 5.5 ولت بوده و جریان مصرفی آن به هنگام اندازه گیری و تبادل اطلاعات به 2.5 میلی آمپر می‌رسد. سنسور دما و رطوبت DHT22 دارای 4 پایه می‌باشد، دو پایه‌ی GND و VCC مربوط به تغذیه‌ی سنسور بوده که از طریق آن‌ها ولتاژ کاری ماژول به آن اعمال می‌شود. دو پایه‌ی دیگر آن شامل پایه‌ی Data و NC است، که پایه‌ی دیتا (Data) مربوط به خروجی سنسور بوده و پایه‌ی NC (Not Connected) به‌صورت بدون اتصال باقی می‌ماند. به وسیله‌ی انواع میکروکنترلر و یا آردوینو می‌توانید با سنسور DHT22 ارتباط برقرار کرده و رطوبت یا دمای اندازه‌گیری شده توسط آن را بررسی نمایید. از این سنسور در ایستگاه‌‌های هواشناسی محلی، نظارت بر محیط زیست و پروژه‌های آموزشی و ... مورد استفاده قرار می‌گیرد.
آموزش راه اندازی سنسور دما و رطوبت DHT11-DHT22 را در آکادمی روبوایکیو مطالعه نمایید.
مشخصات فنی سنسور دما و رطوبت DHT22:
- دامنه ولتاژ تغذیه: 3 الی 5.5 ولت
- حداکثر جریان مصرفی: 2.5 میلی‌آمپر
- محدوده دمای قابل اندازه‌گیری: -40 تا 80 درجه سانتی‌گراد
- محدوده رطوبت قابل اندازه‌گیری: 0 تا 100 درصد
- دقت اندازه‌گیری دما: 0.5± درجه سانتی‌گراد
- دقت اندازه‌گیری رطوبت: 2 درصد
- نرخ نمونه برداری: 0.5 هرتز
- ابعاد: 25.3x15.8x8 میلی‌متر
