ماژول فرستنده گیرنده LORA-RFM95W فرکانس 915MHz

اشتراک‌گذاری
شناسه 0501122
خرید از فروشنده چینی
خرید از فروشنده داخلی
3,280,000
قیمت بهتری سراغ دارید؟ ثبت قیمت کمتر
نام فروشنده داخلی ۱+ عدد ۲۰+ عدد ویژگی‌ها
روبوایکیو 0 3,280,000 3,250,000 سلامت ظاهری کالا
نام فروشنده چینی ۱+ عدد ۲۰+ عدد ویژگی‌ها
لونگ دین (龙店) - پرداخت 100 درصد 30 - 2,780,000 سلامت ظاهری کالا ارسال از روبوایکیو ۳۰ تا ۸۰ روز کاری دیگر
لونگ دین (龙店) - پیش پرداخت 50 درصد 30 - 2,904,000 سلامت ظاهری کالا ارسال از روبوایکیو ۳۰ تا ۸۰ روز کاری دیگر

مستندات فنی

عنوان مقدار
دیتاشیت دانلود
وزن ۱۵/۵ گرم
مدل RFM95W
طول 16 mm
عرض 16 mm
فرکانس کاری 915 MHz
جریان کاری فرستنده 120 mA
جریان کاری گیرنده 12.1 mA
حساسیت ورودی -148 dBm
نوع مدولاسیون FSK/OOK/GMSK/GFSK/MSK
نرخ انتقال داده 300 Kbps
محدوده دمای کاری -20~70 °C
محدوده ولتاژ تغذیه 3.9~1.8 V

توضیحات محصول


LORA RFM95W یک ماژول فرستنده گیرنده دور برد با چیپ RF95 و فرکانس 915 مگاهرتز می باشد. این ماژول مانند یک مودم دور برد بوده و با بهره گیری از تکنیک LORATM، طیف گسترده ای از ارتباطات را فراهم می کند. لورا LoRa مخفف Long Range به معنای دور برد یک تکنیک انحصاری شبکه گسترده کم توان low-power wide-area network یا به اختصار (LPWAN) است. در تکنیک LoRa از مدولاسیون CSS استفاده می‌شود. این مدلاسیون همانند مدولاسیون FSK توان مصرفی پایینی دارد و علاوه بر این، دارای برد بیشتر و طولانی تری نیز می باشد. لذا از این مدولاسیون بدلیل مصرف پایین، برد بیشتر و مقاومت زیادی که در برابر تداخل ها دارد سال ها در صنایع حساس نظامی استفاده شده و امروزه نیز این ویژگی ها، سیستم ها و ماژول های مبتنی بر فناوری LORA را به یک پلتفرم عالی بی سیم برای اینترنت اشیا (IoT) تبدیل کرده است. این ماژول فرستنده گیرنده دارای ولتاژ کاری بین 1.8 تا 3.7 ولت و دامنه فرکانسی 868 تا 915 مگاهرتز می باشد، که با بهره گیری از تکنیک لورا، دارای توان انتقال 20 دسی بل میلی وات بوده و قادر است تا 300 کیلوبیت اطلاعات را در یک ثانیه به صورت دور برد منتقل کند. از آن جایی که این ماژول مصرف جریان را به حداقل می رساند، قادر است با استفاده از یک کریستال کم هزینه، حساسیتی بیش از 144- دسی بل میلی وات فراهم کند. همچنین به وسیله ی پروتکل ارتباطی SPI می توان با LORA RFM95W ارتباط برقرار کرد و تنظیمات مورد نظر جهت فرکانس، حساسیت ورودی، توان انتقال و ... را انجام داد.


مشخصات فنی:

  • مدل: LORA RFM95W
  • دامنه ولتاژ کاری : 1.8 ولت تا 3.6 ولت
  • دامنه فرکانس کاری : 868 مگاهرتز تا 915 مگاهرتز
  • حداکثر توان انتقال : 20 دسی بل میلی وات
  • دمای کاری: 20- تا 70 درجه سانتی گراد
  • حساسیت گیرنده : 144- دسی بل میلی وات
  • حداکثرسرعت انتقال داده : 300 کیلو بیت بر ثانیه
  • پروتکل ارتباطی: SPI
  • پشتیبانی از مدلاسیون TMLoRa FSK, GFSK, MSK, GMSK, OOK
  • قابلیت تشخیص خطای CRC

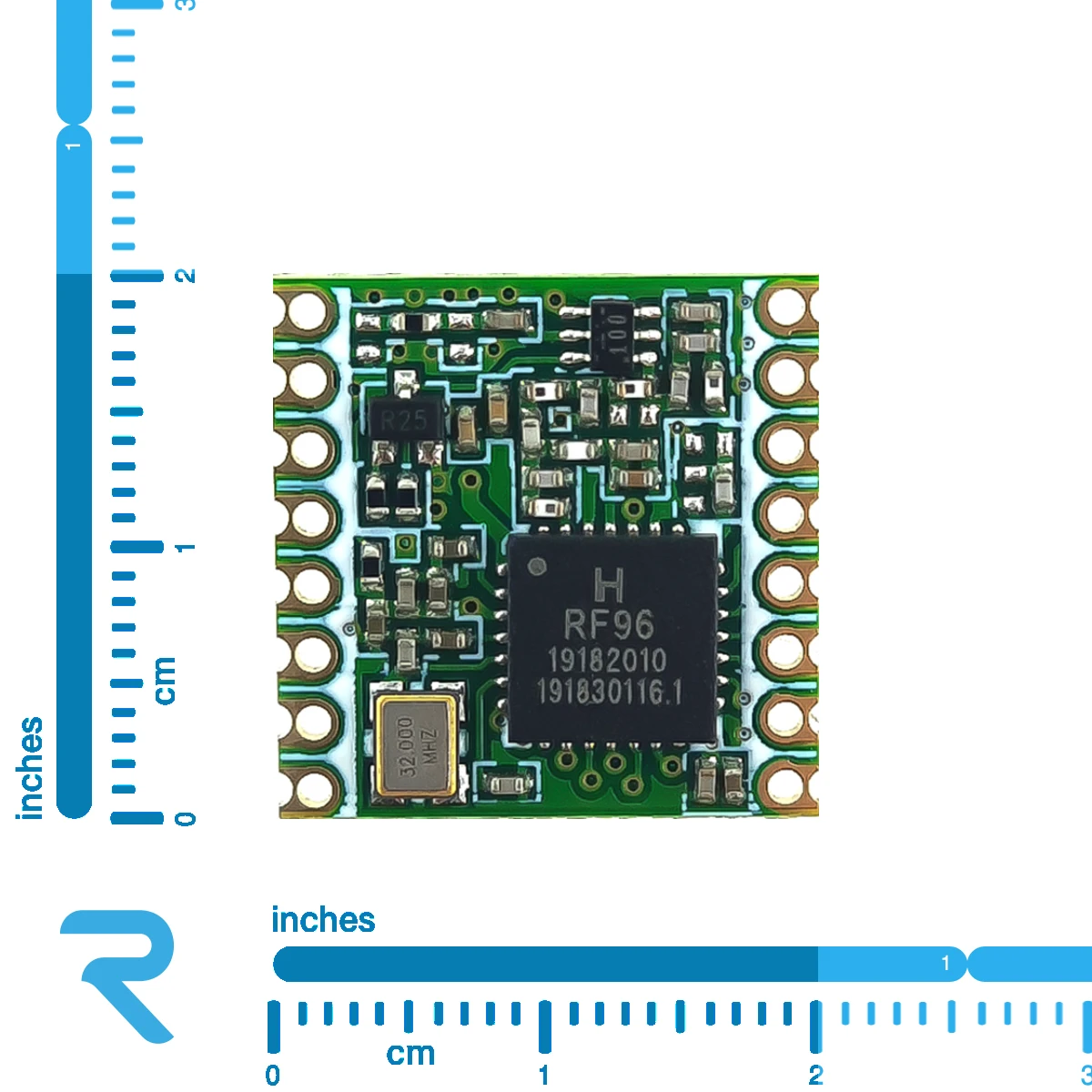

  • ابعاد: 16x16 میلی متر

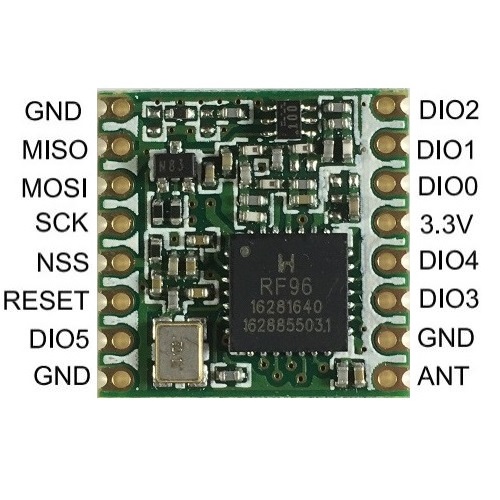

pinout
توضیحات پین های خروجی
ابعاد
