ماژول مبدل DC به DC کاهنده 35-1.25 ولت 3 آمپر LM2596S

اشتراک‌گذاری
شناسه 0503030
خرید از فروشنده چینی
خرید از فروشنده داخلی
330,000
قیمت بهتری سراغ دارید؟ ثبت قیمت کمتر
نام فروشنده داخلی ۱+ عدد ۱۰+ عدد ۵۰+ عدد ۳۰۰+ عدد ویژگی‌ها
جور الکترونیک 4 396,000 375,000 370,000 348,000 سلامت ظاهری کالا ارسال از روبوایکیو ۴ روز کاری دیگر
مشهد الکترونیک 4 519,000 498,000 494,000 493,000 سلامت ظاهری و فنی کالا ارسال از روبوایکیو ۴ روز کاری دیگر
امین 3 397,000 376,000 371,000 360,000 سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر
ویرا 2 340,000 340,000 340,000 340,000 گارانتی ندارد
Mt.electronic 4 330,000 325,000 325,000 325,000 گارانتی ندارد
نام فروشنده چینی ۱+ عدد ۱۰+ عدد ۵۰+ عدد ۳۰۰+ عدد ویژگی‌ها
شین تای یانگ (新太阳) - پرداخت 100 درصد 70 - - - 239,000 سلامت ظاهری کالا ارسال از روبوایکیو ۷۰ تا ۱۶۰ روز کاری دیگر
شین تای یانگ (新太阳) - پیش پرداخت 50 درصد 70 - - - 257,800 سلامت ظاهری کالا ارسال از روبوایکیو ۷۰ تا ۱۶۰ روز کاری دیگر
شین تای یانگ (新太阳) - پیش پرداخت 30 درصد 70 - - - 265,400 سلامت ظاهری کالا ارسال از روبوایکیو ۷۰ تا ۱۶۰ روز کاری دیگر

مستندات فنی

عنوان مقدار
وزن ۱۱/۰۸ گرم
ارتفاع 14 mm
عرض 21 mm
طول 43 mm
تعداد پایه 4
نوع توپولوژی (Buck) Step down
محدوده دمای کاری 85~-45 °C
محدوده ولتاژ ورودی 3.2~40 V
محدوده ولتاژ خروجی 1.25~35 V
حداکثر جریان خروجی 3 A

توضیحات محصول

ماژول مبدل DC به DC کاهنده 35-1.25 ولت 3 آمپر LM2596S، یک مبدل سوئیچینگ Step-down یا Buck می‌باشد که ولتاژ DC در محدوده 3.2 الی 40 ولت را در ورودی خود دریافت کرده و ولتاژ در محدوده 1.25 الی 35 ولت را با راندمان بالا تا 92% در خروجی ارائه می‌دهد. همچنین، این مبدل قادر است حداکثر جریان خروجی 3 آمپر را عرضه کند. ولتاژ خروجی در ماژول مبدل کاهنده DC-DC LM2596 توسط یک مولتی ترن به‌طور پیوسته قابل تنظیم است. لازم به ذکر است که در ماژول رگولاتور DC به DC کاهنده 3 آمپر LM2596S، ولتاژ ورودی باید حداقل 1.5 ولت بیشتر از ولتاژ خروجی موردنیاز شما باشد. به طور مثال، اگر میخواهید ولتاژ خروجی را در 12 ولت تنظیم کنید، ولتاژ ورودی باید حداقل 13.5 ولت باشد. البته توجه شود که در حالت پیش فرض کارخانه، ولتاژ ورودی این ماژول مبدل حدودا 7 الی 8 ولت بیشتر از ولتاژ خروجی است. همچنین در صورتی که ولتاژ ورودی اعمالی به ماژول کاهنده LM2596S را تغییر دهید، نیاز به تنظیم مجدد ولتاژ خروجی خواهید داشت. در مورد این مبدل دقت شود که سعی نمایید جریان بیش از 2.5 آمپر در خروجی ( یا توان خروجی بیشتر از 10 وات) از آن دریافت نکنید و در صورتی که نیاز بود از این مبدل برای مدتی طولانی استفاده کنید، حتما از یک هیت سینک جهت پیشگیری از آسیب به مبدل استفاده کنید. بر روی این مبدل یک ال ای دی نشانگر وضعیت نیز تعبیه شده‌است که برای نمایش وضعیت روشن بودن ماژول استفاده می‌شود. زمانی که مبدل به درستی عمل کند و ولتاژ و جریان خروجی مطلوب را ارائه دهد، ال ای دی روشن خواهد بود.

استفاده از ماژول تغذیه کاهنده 3 آمپر LM2596 بسیار آسان می‌باشد. برای استفاده از آن، کافیست ورودی‌های این مبدل را که با لیبل IN+ و IN- روی آن مشخص شده‌است، به منبع تغذیه با ولتاژ در محدوده 3.2 الی 40 ولت متصل کنید، سپس ولوم چرخش را روی پتانسیومتر تنظیم کنید تا ولتاژ موردنیاز خود را در خروجی دریافت نمایید. برای افزایش ولتاژ، ولوم مولتی ترن را در جهت عقربه‌های ساعت و برای کاهش ولتاژ، درخلاف جهت عقربه‌های ساعت بچرخانید.

مشخصات فنی ماژول مبدل DC به DC کاهنده 35-1.25 ولت 3 آمپر LM2596S:

  • حداکثر ریپل خروجی: 30 میلی ولت
  • فرکانس سوئیچینگ: 150 کیلوهرتز

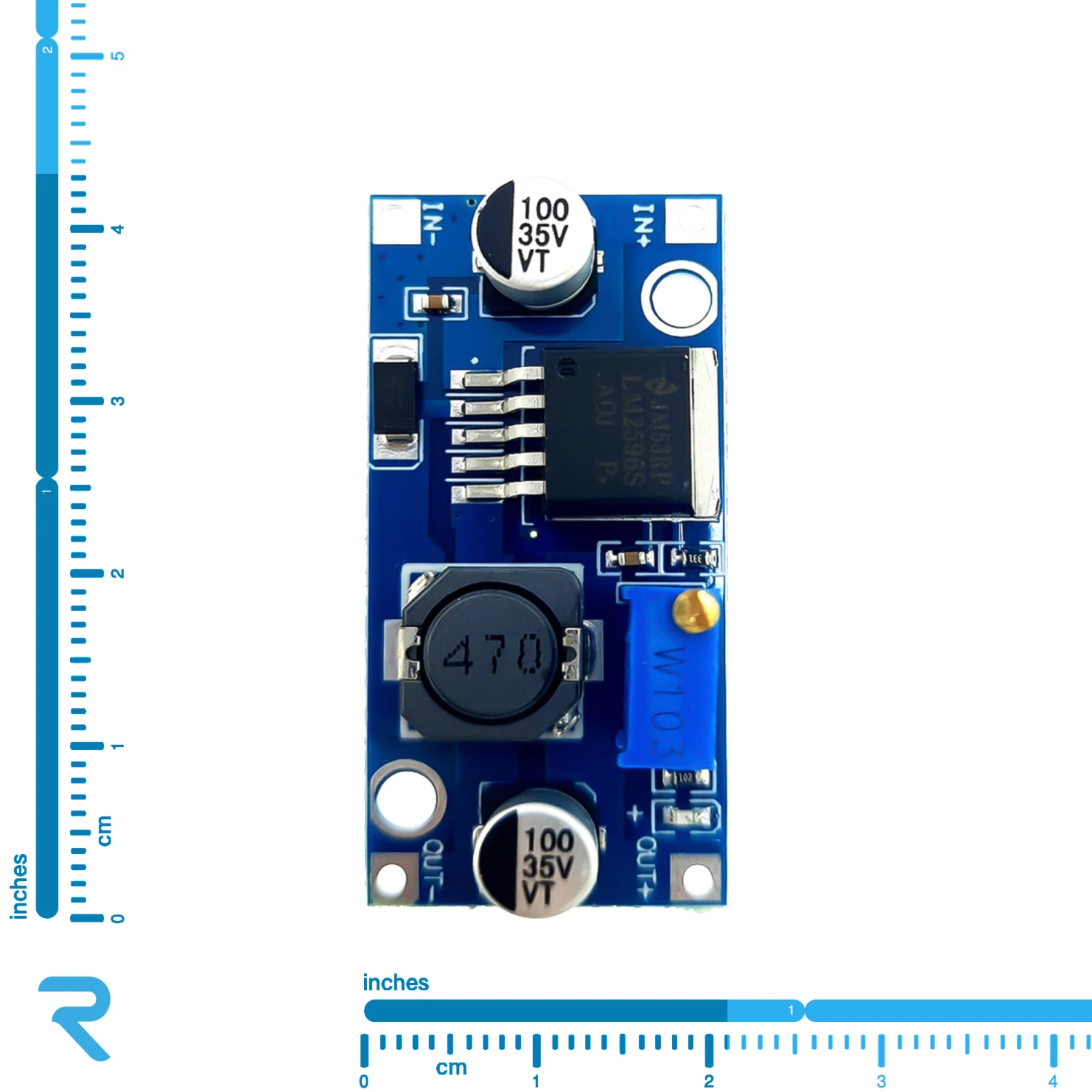

ابعاد ماژول مبدل DC به DC کاهنده LM2596S


پایه‌های ورودی و خروجی و پتانسیومتر ماژول کاهنده
