نام فروشنده داخلی | ۱+ عدد | ۳+ عدد | ویژگیها | ||
---|---|---|---|---|---|
روبوایکیو | 0 | 23,100,000 | 22,750,000 | سلامت ظاهری و فنی کالا | |
فروغ الکترونیک | 4 | 32,000,000 | 32,000,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۴ روز کاری دیگر |
مستندات فنی
عنوان | مقدار |
---|---|
دیتاشیت | دانلود |
وزن | ۴۱/۵۲۵ گرم |
طول | 97 mm |
عرض | 66 mm |
پردازنده | STM32F407 |
توضیحات محصول

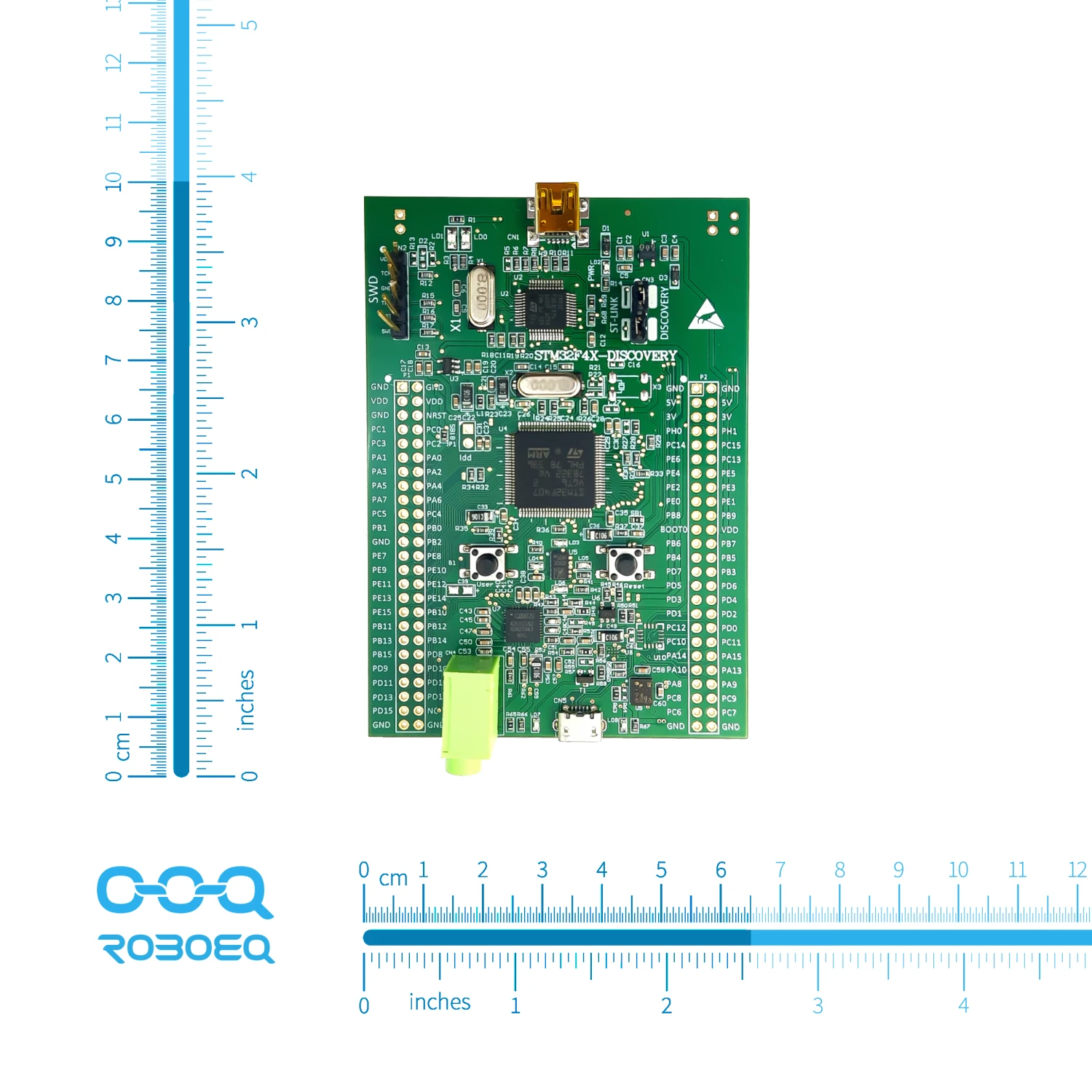

برد دیسکاوری STM32F407 Discovery، یکی از بردهای توسعه محبوب میباشد که توسط شرکت STMicroelectronics ساخته شدهاست. این برد، از میکروکنترلر STM32F407VG با هسته 32 بیتی Arm Cortex-M4 و حداکثر فرکانس 168 مگاهرتز، حافظه فلش 1 مگابایتی و حافظه رم 192 کیلوبایتی پشتیبانی میکند. این برد به کاربران امکان توسعه و طراحی اپلیکیشنهای الکترونیکی را میدهد. برد DISCOVERY STM32F407 مجهز به بسیاری از ویژگیهای جانبی برای ارتباط و راهآندازی سنسورها، قطعات و بردهای دیگر میباشد که در ادامه به برخی از آنها اشاره خواهیم کرد. از این برد بهطور گسترده میتوان برای توسعه پروژههایی مانند رباتها و اتومبیلها، پروژههایی در زمینه GPS logger و پروژههای ارتباط صوتی استفاده کرد. همچنین به دلیل کاربردهای متعددی که این برد دارد، استفاده از آن در پروژههای صنعتی دربین توسعه دهندگان رایج میباشد.
STM32F407 DISCOVERY BOARD، دارای دو پین هدر 2x25 تایی P1 و P2 در دو طرف خود میباشد که امکان دسترسی به پایههای میکروکنترلر را فراهم میکند. این برد دارای 2 مبدل آنالوگ به دیجیتال (ADC) است. این مبدلها را میتوان به صورت جداگانه با هر دستگاه خروجی TTL یا ST برای تبدیل دادههای آنالوگ به دیجیتال استفاده کرد. همچنین برد دیسکاوری STM32F407، از 2 مبدل دیجیتال به آنالوگ (DAC) پشتیبانی میکند که این مبدلها قادرند خروجی آنالوگ با رزولوشن ۱۲ بیتی ارائه دهند. STM32F407 از چندین پین برای ارتباط صوتی نیز پشتیبانی میکند. در بین این پینهای صوتی، برخی از آنها دارای یک درایور اسپیکر کلاس D داخلی هستند. این پینهای صوتی فقط برای دریافت صدا از دستگاه استفاده میشوند و نمیتوان از آنها به عنوان ورودی صدا استفاده کرد. همچنین در این برد توسعه، یک تراشه میکروفون نیز وجود دارد که برای ارسال سیگنال صوتی به دستگاه کاربرد دارد. این تراشه به شما اجازه میدهد صدا را با رابط میکروفون به برد STM32F4 ارسال کنید. این برد همچنین میتواند سیگنال PWM تولید کند. تمام پینهای PWM را میتوان بهصورت جداگانه برای سیگنال خروجی استفاده کرد. برد دیسکاوری STM32F407 مجهز به یک سنسور شتاب سنج MEMS با خروجی دیجیتال 3 محوره جهت ارتباط با حسگرهای الکترومکانیکی میباشد. این ماژول دارای یک پایه RESET نیز هست که میتواند بهصورت خارجی برای تنظیم مجدد دستگاه با دادن یک پالس به آن، استفاده شود. در STM32F4 دو پایه بوت مختلف Boot0 و Boot1 وجود دارد که هر دو برای انتخاب فضای بوت استفاده میشوند و برای انتخاب حافظههای مختلف به ترکیبهای مختلفی نیاز دارند. دو پورت USB روی برد دیسکاوری STM32F407 تعبیه شدهاست. پورت Micro-USB Type-B از نوع OTG USB است و برای برنامه نویسی و تغذیه برد استفاده میشود. دقت شود که ولتاژ این پورت نباید از 5 ولت بیشتر شود چرا که میتواند به برد آسیب جدی وارد کند. پورت Mini-USB Type-B نیز متصل به یک پورت JTAG-SWD است که برای ارتباط با رایانه و ارسال اطلاعات به آن و همچنین برای دیباگ و اشکالزدایی برد به کار میرود. برد STM32F4 دارای چندین رنگ LED نیز هست که برای نمایش عملکردهای مختلف برد از جمله تامین تغذیه، اضافه جریان، ال ای دیهای در اختیار کاربر و غیره به کار میروند. این برد نیز دارای دو تا تک سوئیچ فشاری یکی در اختیار کاربر و دیگری برای RESET دستگاه میباشد.
