ماژول سیگنال ژنراتور DDS مبتنی بر AD9850

ماژول AD9850 یک ماژول تولید سیگنال، با تکنولوژی سنتز دیجیتال مستقیم (DDS) است که چیپ اصلی آن در ابتدا توسط شرکت Analog Devices طراحی شده است. این ماژول به شما امکان می‌دهد که سیگنال‌های فرکانسی سینوسی و مربعی با دقت بالا و استفاده آسان تولید کنید. با داشتن 4 عدد خروجی سیگنال آنالوگ که شامل 2 عدد خروجی سینوسی و 2 عدد خروجی مربعی است، امکان تنظیم و کنترل متنوع‌تری را نسبت به ماژول های مشابه برای استفاده در مدارات الکترونیکی مختلف فراهم می‌کند.

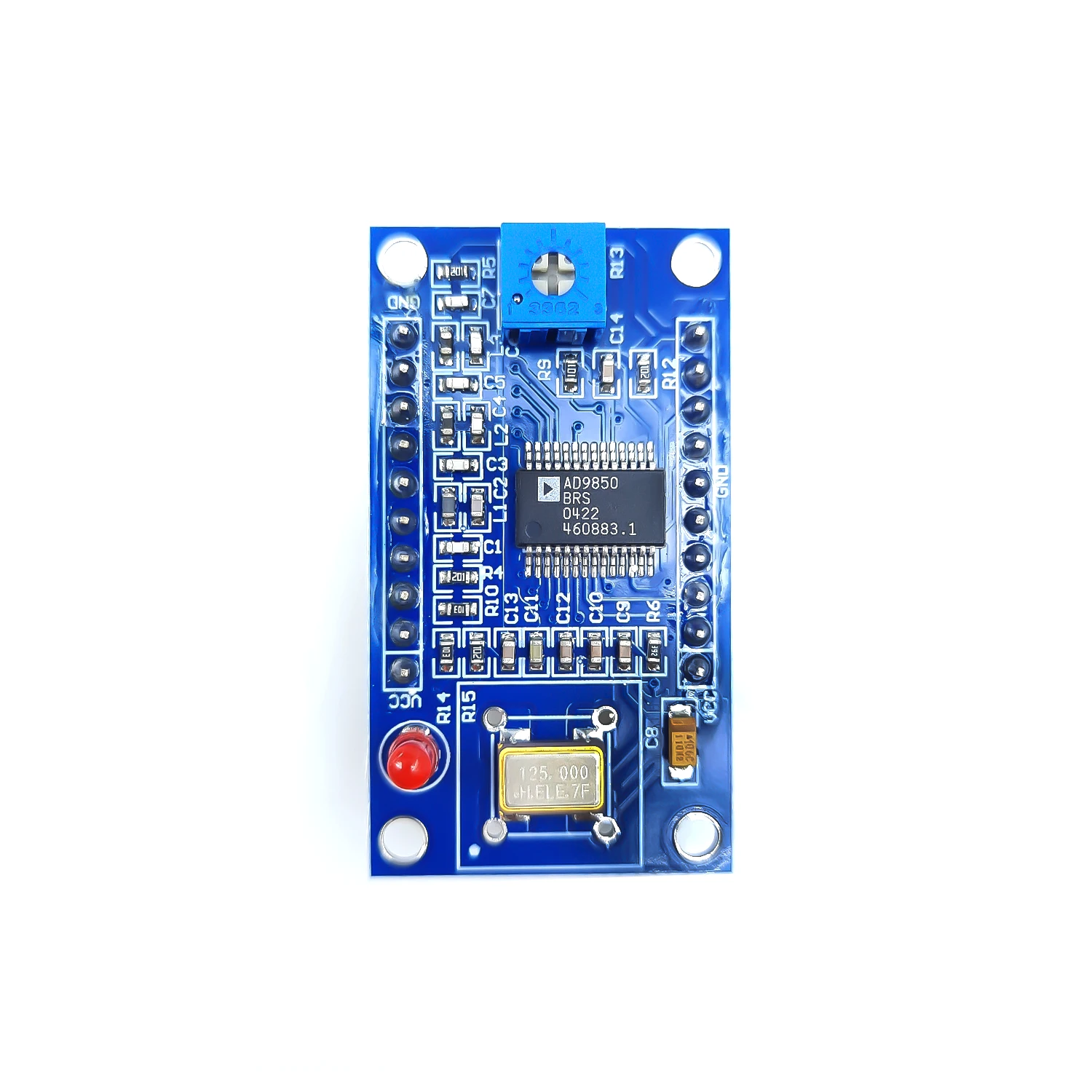

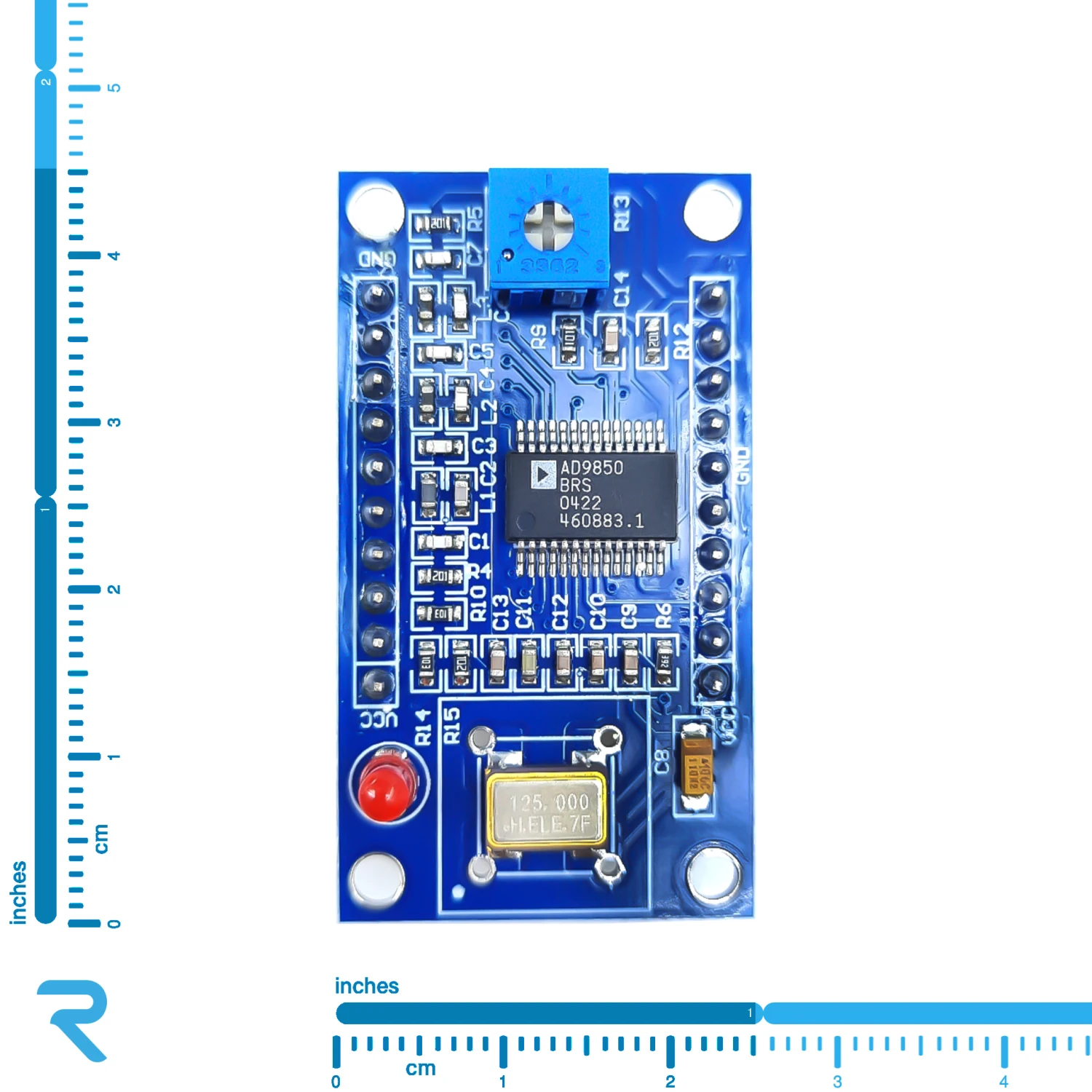

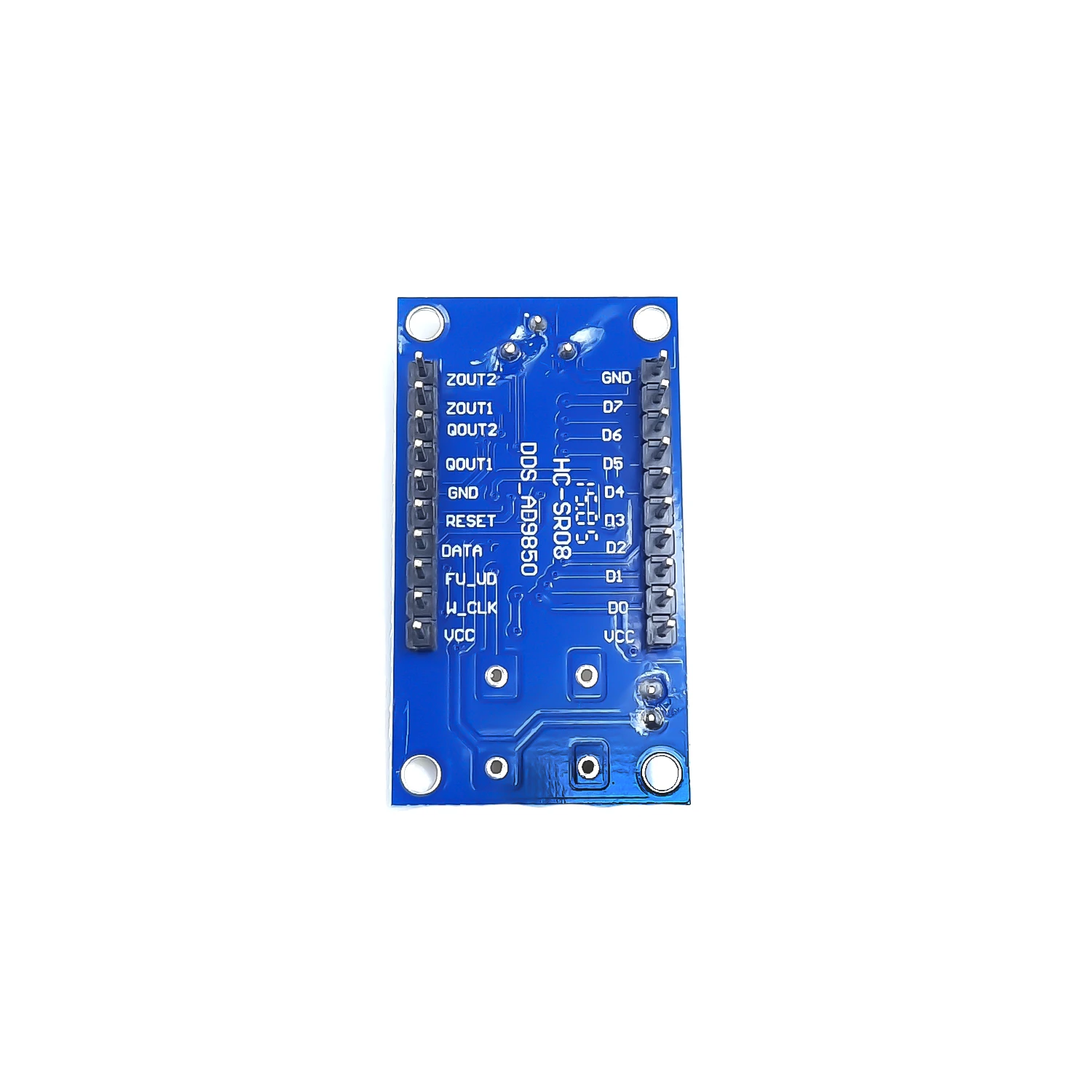

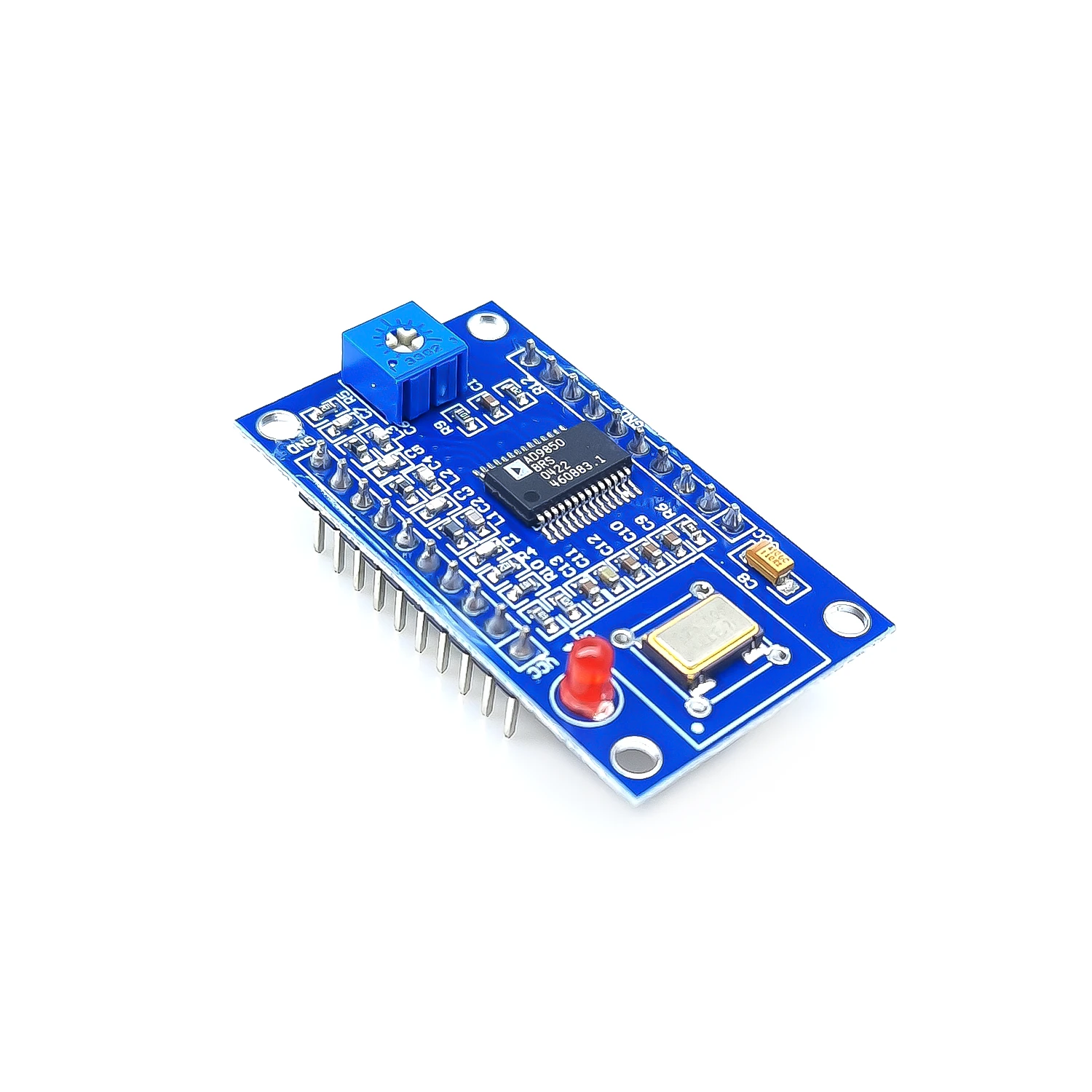

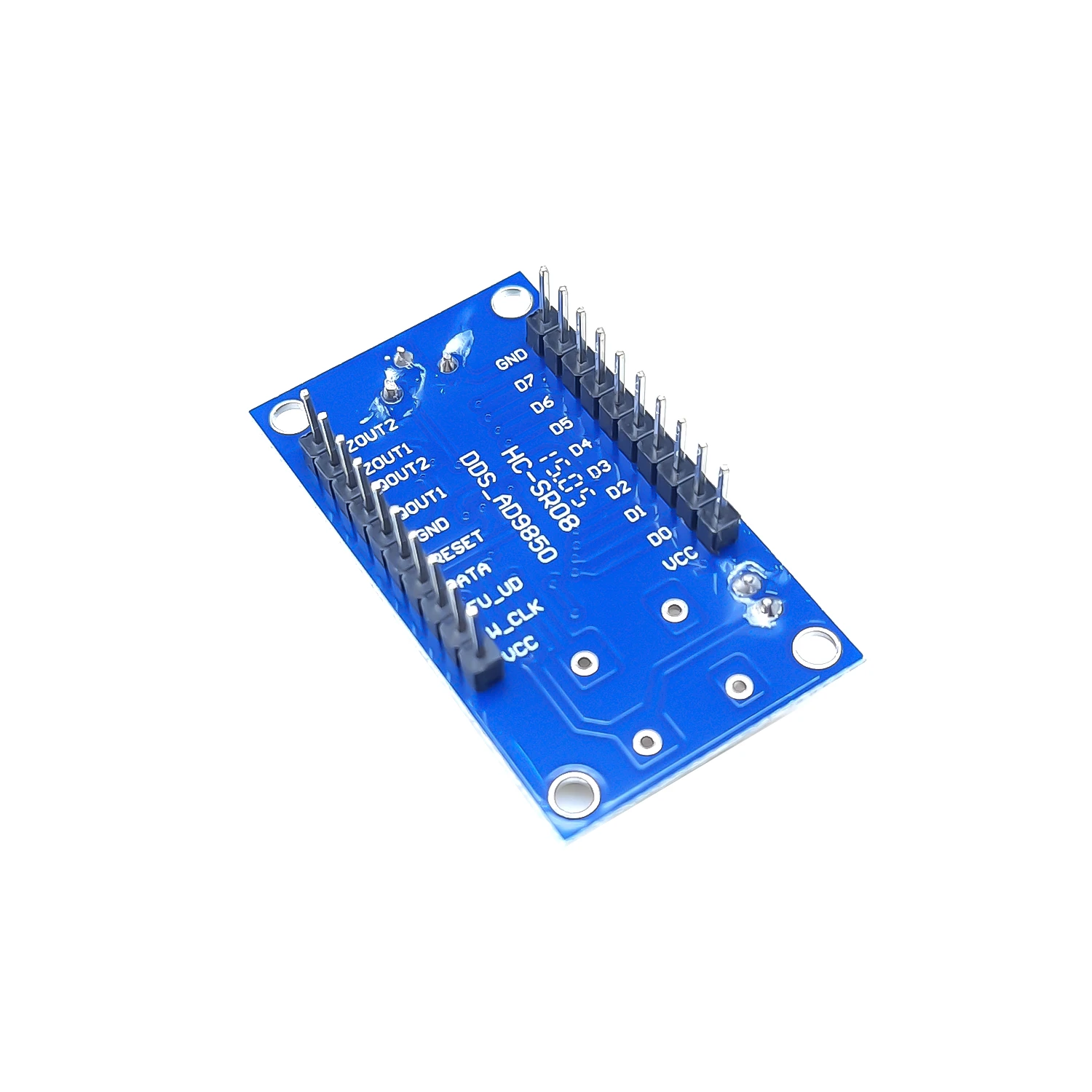

بر روی ماژول یک ال ای دی قرمز قرار دارد که نمایشگر اتصال منبع تغذیه به ورودی و شروع به کار آن می باشد، یک پتانسیومتر نیز برای تنظیم Duty Cycle یا عرض پالس مربعی قرار گرفته است. همچنین یک کریستال خارجی 125MHz برای تامین کلاک مورد نیاز آیسی بر روی برد وجود دارد. تمامی عناصر مورد نیاز برای راه اندازی ماژول بر روی برد قرار گرفته اند و شما نیازی برای طراحی یا افزودن قطعات ندارید. تنها به‌وسیله چهار سیم و با ارتباط سریال یا موازی میتوانید ماژول را با برد های آردوینو یا هر میکروکنترلر دیگری راه اندازی کنید.

ماژول AD9850 به‌عنوان یک ابزار الکترونیکی پرکاربرد، امکانات منحصربه‌فردی را ارائه می‌دهد. این امکانات شامل ابعاد کوچک و مصرف انرژی کم، دمای کاری گسترده از 40- تا 85 درجه سلسیوس، توانایی تولید سیگنال‌های سینوسی و مربعی با دقت بالای 32 بیتی تا 40 مگاهرتز، رابط سریال و موازی برای کنترل آسان توسط میکروکنترلرها و دیگر دستگاه‌ها، محدوده ولتاژ کاری 3.3 تا ۵ ولت و همچنین ولتاژ تغذیه قابل تنظیم بین 3.3 ولت تا 6 ولت است. این ویژگی‌ها، ماژول AD9850 را به یک انتخاب مناسب برای مجموعه‌های مختلف از پروژه‌های الکترونیکی تبدیل کرده‌اند. همچنین دقت و پایداری بالای فرکانس خروجی، این ماژول را برای طیف وسیعی از کاربردها بدون نیاز به هزینه زیاد، تبدیل به یک ابزار حیاتی و به‌صرفه می‌سازد.

با استفاده از ماژول AD9850، شما می‌توانید به راحتی سیستم‌های سنتز فرکانسی را پیاده‌سازی کنید و به تولید سیگنال‌های با کیفیت و دقت بالا بپردازید. این ماژول مناسب برای کاربردهایی نظیر ارتباطات بی‌سیم، الکترونیک صنعتی و پزشکی، و بسیاری دیگر است.
