ماژول اینورتر DC به AC افزاینده 150 وات

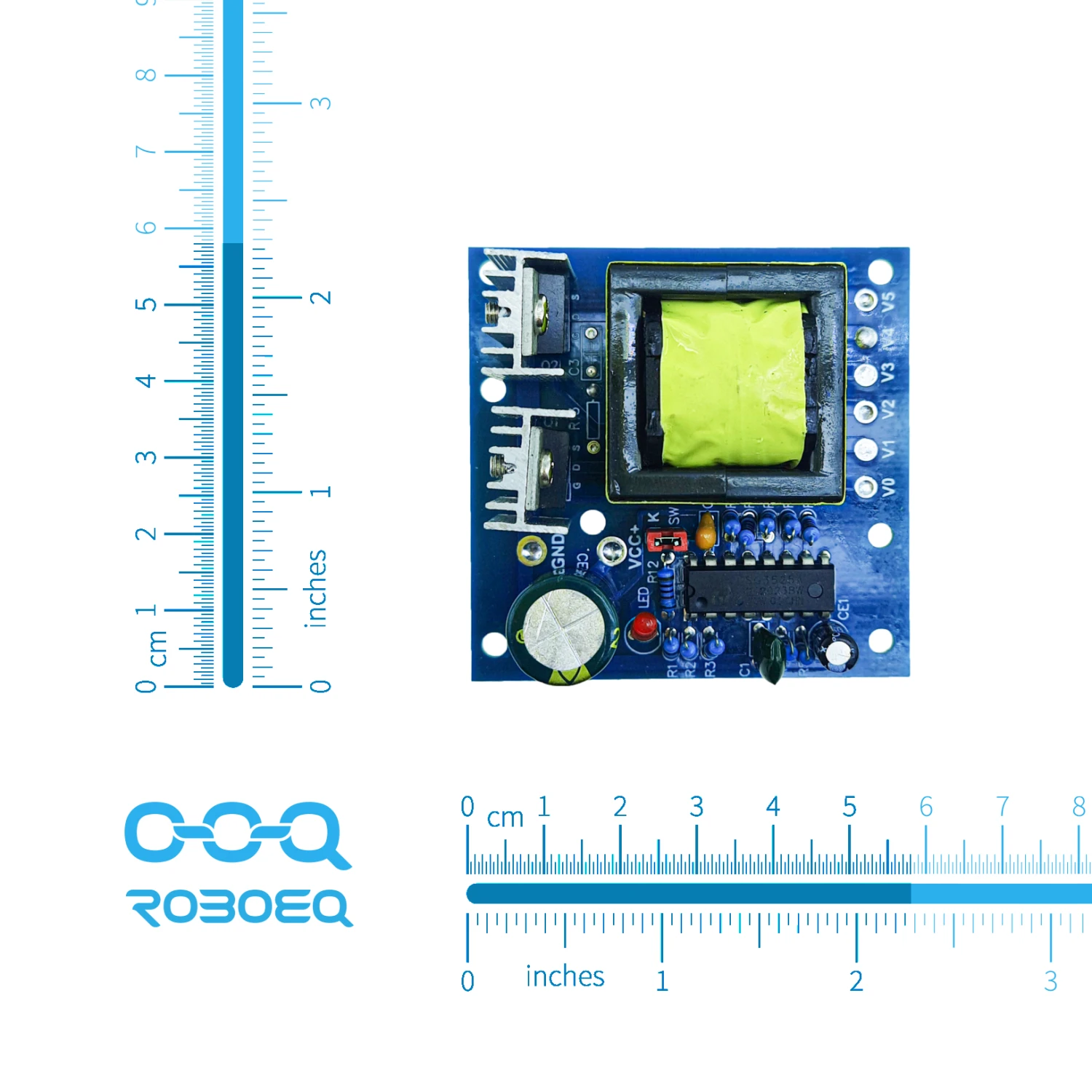

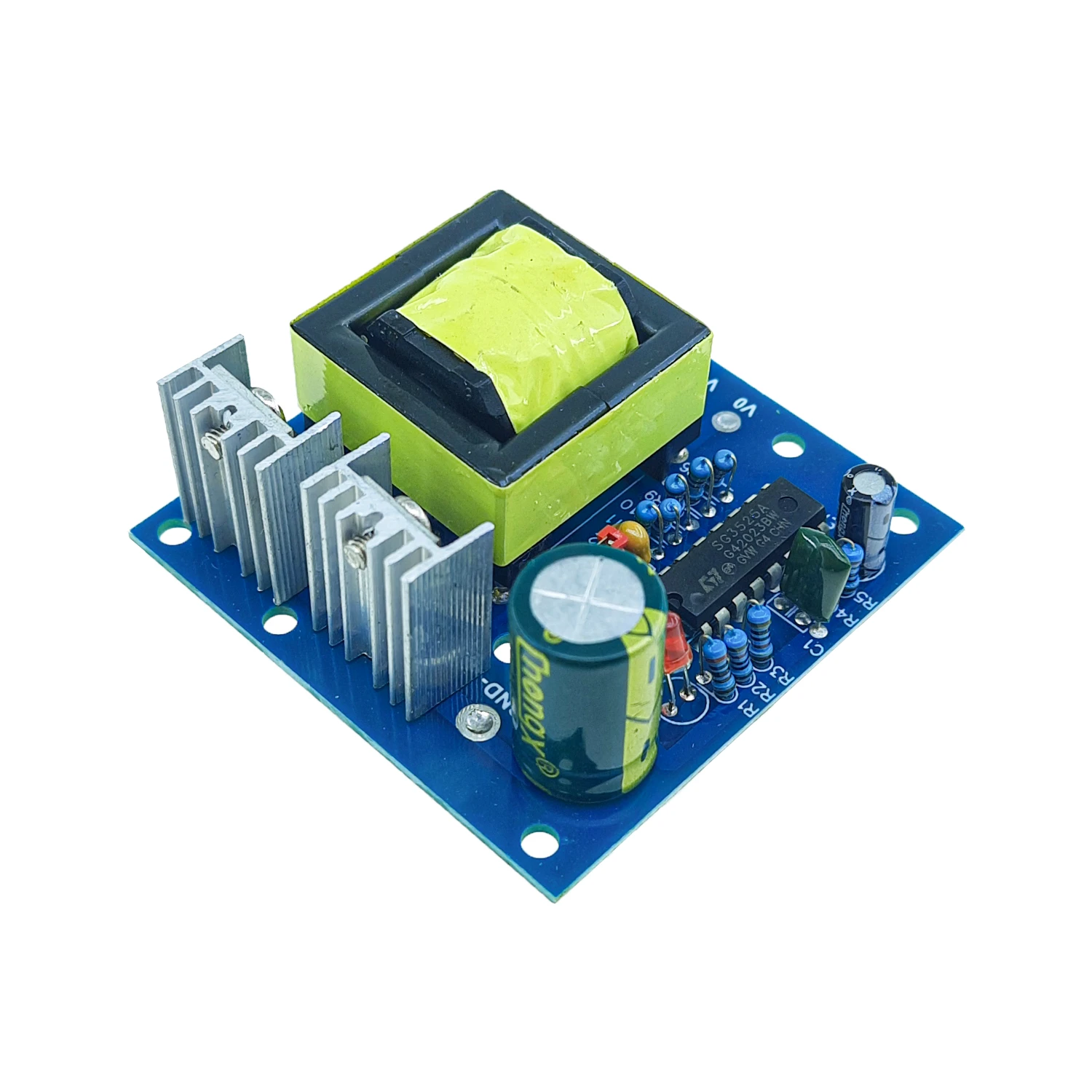

ماژول اینورتر DC به AC افزاینده 150 وات، یک مبدل بوست (BOOST) است که ورودی 12 ولت DC را دریافت می کند و آن را به ولتاژ AC در سطح 220، 200، 172،110 ولت تبدیل می کند که روی پایانه های خروجی ماژول قابل دسترس است. همچنین به وسیله ترکیب این ولتاژها، می توانید ولتاژ های دیگر از جمله 90، 62، 45، 28 و 20 ولت را نیز به دست آورید. این ماژول قادر است حداکثر توان 150 وات را در خروجی بدهد. شکل موج خروجی این INVERTER به صورت مربعی با فرکانس 20 کیلو هرتز است. به همین جهت نمی توان بارهایی که خاصیت القایی دارند (مانند موتور، فن، سیم پیچ، ترانسفورماتور) را به این ماژول متصل کرد.

اگر می خواهید برای بارها با توان کم مثلا 100 وات از ماژول اینورتر DC به AC افزاینده 150 وات استفاده کنید، توصیه می شود از ولتاژهای پایین مانند 110 یا 172 ولت استفاده کنید. همچنین اگر می خواهید بار با توان بیشتر از 100 وات به این ماژول اینورتر متصل کنید، در صورت استفاده طولانی مدت، بهتر است از یک هیت سینک بزرگ تر بهره بگیرید. لازم به ذکر است که، این ماژول از حفاظت های لازم در برابر اتصال کوتاه، اضافه بار، اتصال معکوس پلاریته ولتاژ برخوردار نیست. به همین دلیل توصیه می شود هنگام استفاده از این ماژول، دقت و حوصله  زیادی به خرج دهید. روی این ماژول سه تا ترمینال پیچی کنار هم تعبیه شده است.  هر پین از این ترمینال پیچی ها متناظر با یکی از پایانه های V0 تا V5  ماژول خواهند بود که زیر هر پین قید شده است. همچنین یک جامپر دو پین مشکی رنگ نیز روی این ماژول به کار رفته که برای تنظیم حالت عملکرد ماژول استفاده می شود و عملکرد آن مانند یک سوئیچ است.

نحوه ی اتصال پایانه های خروجی و به دست آوردن ولتاژهای مختلف در این ماژول به شرح زیر است:

• V0 , V2 = 110V
• V0 , V3 = 175V
• V0 , V4 =200V
• V0 , V5 = 220V
• V5 , V4 = 20V
• V5 , V3 = 45V
• V5 , V2 = 110V
• V4 , V3 = 28V
• V4 , V2 = 90V
• V3 , V2 = 62V

مشخصات فنی:

• ولتاژ ورودی: 12 ولت
• حداکثر توان: 150 وات
• جریان مصرفی در حالت بی باری: 50 میلی آمپر
• فرکانس ولتاژ خروجی: 20 کیلو هرتز
