| نام فروشنده داخلی | ۱+ عدد | ۲۵+ عدد | ۵۰+ عدد | ۱۰۰+ عدد | ۳۰۰+ عدد | ۵۰۰+ عدد | ویژگیها | |
|---|---|---|---|---|---|---|---|---|
| ویهان | 1,980,000 | 1,910,000 | 1,860,000 | - | - | - | سلامت فیزیکی و فنی کالا ارسال از ۵ روز کاری |
مستندات فنی
| عنوان | مقدار |
|---|---|
| وزن | ۷ گرم |
| نوع پورت ورودی | USB Type C |
| نوع پورت خروجی | DIP |
| طول | 30 mm |
| عرض | 20 mm |
| تعداد پایه | 2 |
| حداکثر توان خروجی | 100 W |
| عنوان انگلیسی | USB Fast Charge Protocol Tester PD/QC/AFC |
| محدوده ولتاژ شارژ | 5~20 V |
| محدوده ولتاژ خروجی | 5~20 V |
توضیحات محصول
ماژول تستر پروتکلهای فست شارژ PD/QC/AFC یک ابزار کاربردی برای تست و بررسی عملکرد شارژرها، آداپتورهای USB و پاوربانکهای مجهز به فناوری شارژ سریع است که امکان تحریک و بررسی پروتکلهای USB Power Delivery (PD)، Qualcomm Quick Charge (QC) و Samsung Adaptive Fast Charging (AFC) را فراهم میکند. این ماژول میتواند بسته به قابلیت شارژر متصل، ولتاژهای خروجی 5، 9، 12، 15 و 20 ولت DC را درخواست کرده و از طریق خروجی ماژول در اختیار مدار تست قرار دهد. حداکثر جریان خروجی اعلامشده برای این برد 1 آمپر است و بنابراین باید توجه داشت که توان و جریان واقعی خروجی به قابلیت شارژر، کابل و شرایط کاری نیز وابسته است. انتخاب ولتاژ در این نوع ماژول از طریق تنظیمات روی برد انجام میشود و از آن میتوان برای تست شارژر فست شارژ، بررسی پروتکلهای PD و QC، آزمایش پاوربانک، عیبیابی تجهیزات شارژ، تست منابع تغذیه USB و استفاده در تعمیرات موبایل و آزمایشگاه الکترونیک بهره برد. همچنین توصیه میشود پیش از اتصال بار حساس، ولتاژ خروجی با مولتیمتر بررسی شود، زیرا ماژول تنها قادر است پروتکلهایی را فعال کند که شارژر متصل واقعاً از آنها پشتیبانی میکند.
مشخصات فنی:
- پروتکلهای شارژ سریع: PD2.0/PD3.0, QC2.0/QC3.0, AFC
- ولتاژ: پشتیبانی از خروجی ولتاژ ثابت 5V, 9V, 12V, 15V, 20V (قابل تنظیم از طریق دیپ سوئیچ)

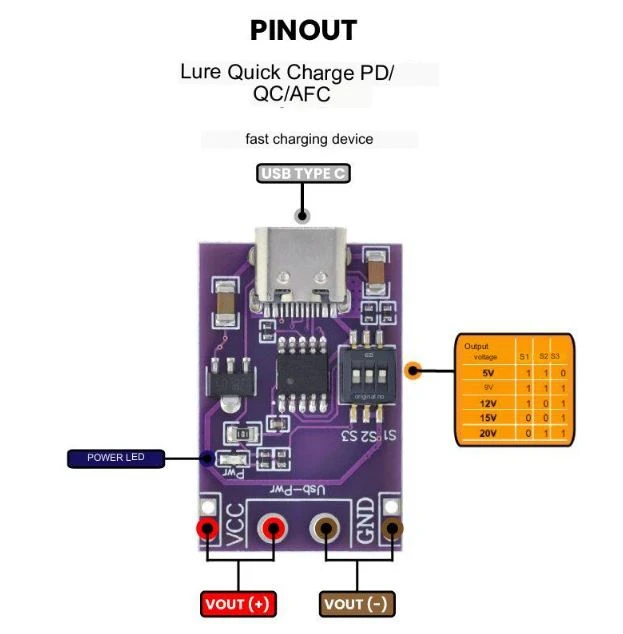

- تنظیم ولتاژ: از طریق سوئیچ دیپ بر اساس جدول موجود در پشت ماژول
توان خروجی این ماژول، کاملاً به آداپتوری که به ورودی وصل میکنید بستگی دارد.
