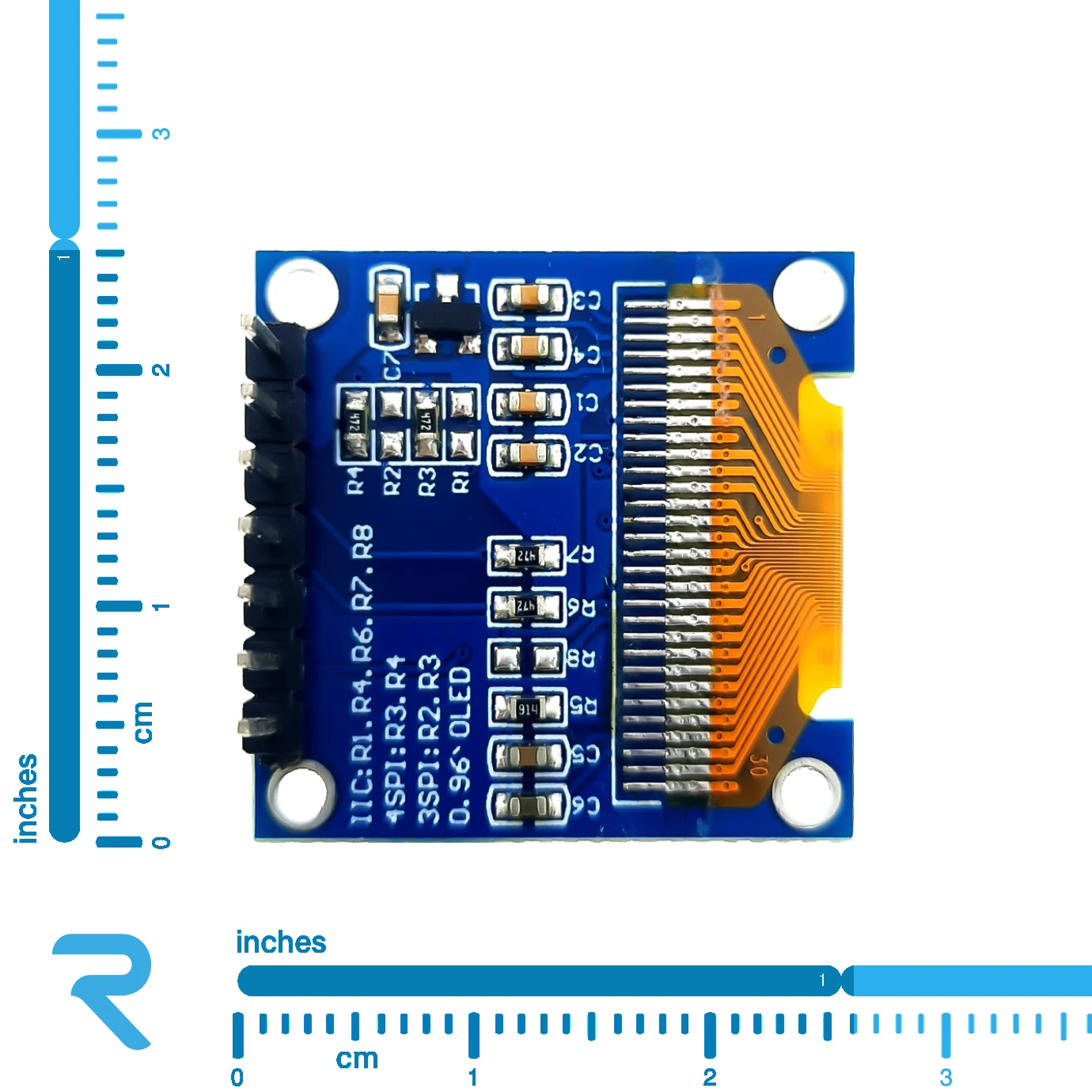

ماژول نمایشگر OLED زرد-آبی 0.96 اینچ دارای ارتباط SPI

Name: ماژول نمایشگر OLED زرد-آبی 0.96 اینچ دارای ارتباط SPI
SKU: 1201054

شناسه 1201054

خرید از فروشنده چینی

حداقل تعداد قابل سفارش عدد می‌باشد

توضیحات خرید از فروشنده چینی

خرید از فروشنده داخلی

حداقل تعداد قابل سفارش عدد می‌باشد

فراگ

1,080,000

قیمت بهتری سراغ دارید؟ ثبت قیمت کمتر

نام فروشنده داخلی		۱+ عدد	۵+ عدد	۴۰+ عدد	ویژگی‌ها
روبوایکیو	0	1,640,000	1,630,000	1,600,000	سلامت ظاهری کالا
ماژول شاپ	4	1,460,000	1,410,000	1,340,000	سلامت ظاهری کالا ارسال از روبوایکیو ۴ روز کاری دیگر
فراگ	3	1,080,000	1,030,000	1,030,000	سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر

نام فروشنده چینی		۱+ عدد	۵+ عدد	۴۰+ عدد	ویژگی‌ها
لونگ دین (龙店) - پرداخت 100 درصد	30	-	-	1,200,000	سلامت ظاهری کالا ارسال از روبوایکیو ۳۰ تا ۸۰ روز کاری دیگر
لونگ دین (龙店) - پیش پرداخت 50 درصد	30	-	-	1,254,400	سلامت ظاهری کالا ارسال از روبوایکیو ۳۰ تا ۸۰ روز کاری دیگر

مستندات فنی

عنوان	مقدار
دیتاشیت SSD1306	دانلود
وزن	۴/۹۳ گرم
نوع نمایشگر	OLED
سایز نمایشگر	0.96 in
رزولوشن تصویر	128x64 °
کنترلر	SSD1306
طول برد	30.7 mm
عرض برد	27.3 mm
تعداد پایه	6
رنگ متن	زرد,آبی
محدوده دمای کاری	-40~85 °C
پروتکل ارتباطی	SPI

توضیحات محصول

ماژول نمایشگر OLED زرد-آبی 0.96 اینچ دارای ارتباط SPI، یک قطعه سخت افزاری برای نمایش متن و تصاویر است که برای کنترل آن نیاز به یک برد الکترونیکی یا یک میکروکنترلر دارید. با این نمایشگر می توانید اطلاعاتی را که توسط میکروکنترلر یا سایر دستگاه ها جمع آوری شده است، به راحتی و به صورت قابل فهم به کاربر نمایش دهید. به عنوان مثال، می‌توانید از این نمایشگر برای نمایش تاریخ و ساعت، دما، فشار و رطوبت هوا، وضعیت سیستم، پیام های کوتاه و غیره استفاده کنید. این نمایشگر مبتنی بر تراشه‌ی SSD1306 است که از پروتکل ارتباطی SPI پشتیبانی می‌کند. برای استفاده از این نمایشگر، شما باید با استفاده از ارتباط SPI، دستوراتی را برای نمایش متن و تصاویر روی آن ارسال کنید. این نمایشگر دارای ولتاژ کاری 3.3 ولت است و شما می‌توانید با استفاده از ماژول مبدل سطح منطقی 5 ولت به 3.3 ولت، آن را به میکروکنترلرهایی که با ولتاژ 5 ولت کار می‌کنند، متصل کنید. سایز نمایشگر این ماژول، 0.96 اینچ و رزولوشن آن 128x64 پیکسل می باشد. داده ها نیز به دو رنگ زرد و آبی قابل نمایش هستند. همچنین این ماژول OLED دارای 6 پین VCC، GND، SCL، SDA، RES، DC می باشد که کاربرد هر پین در ادامه ذکر شده است. استفاده از پین های مذکور و تعریف صحیح آن ها در برنامه، برای ارتباط درست با نمایشگر OLED زرد-آبی 0.96 اینچ با ارتباط SPI ضروری است.

VCC و GND: پین‌های تغذیه نمایشگر هستند.
SCL و SDA: پین‌های ارتباطی SPI هستند و به ترتیب به پین‌های CLK و MOSI متصل می شوند.
RES: این پین برای ریست کردن نمایشگر استفاده می شود. با ارسال یک پالس LOW به این پین، نمایشگر ریست می شود.
DC: این پین برای تعیین نوع داده ها استفاده می شود. با تغییر وضعیت این پین به 0 یا 1، مشخص می شود که آنچه که در حال ارسال است، یک دستور است یا دیتا.

پروتکل SPI یک پروتکل ارتباطی سریال است که برای انتقال داده ها به صورت دو طرفه بین دستگاه های الکترونیکی استفاده و به عنوان یک پروتکل ساده و سریع شناخته می‌شود. ارتباط دستگاه از طریق SPI به صورت مستر و اسلیو خواهد بود. در این ارتباط مستر مانند یک میکروکنترلر به اسلیو مانند یک سنسور یا کارت حافظه فرمان هایی را ارسال می کند و با استفاده از چهار سیگنال اصلی شامل SCK ،SS ،MISO و MOSI عمل می‌کند.
