| نام فروشنده داخلی | ۱+ عدد | ۱۰+ عدد | ۴۰۰+ عدد | ۳۰۰۰+ عدد | ویژگی‌ها | ||
|---|---|---|---|---|---|---|---|
| روبوایکیو | 0 | 32,500 | 32,000 | 30,500 | 28,000 | سلامت ظاهری کالا | |
| جور الکترونیک | 3 | 62,300 | 36,900 | 34,600 | 34,200 | سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر | |
| نوژان الکترونیک | 3 | 81,400 | 56,000 | 54,300 | 53,700 | سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر | |
| سامان الکترونیک | 2 | 69,400 | 44,000 | 43,200 | 43,200 | سلامت ظاهری کالا ارسال از روبوایکیو ۲ روز کاری دیگر | |
| مگا الکترونیک | 3 | 55,000 | 50,000 | 50,000 | 50,000 | سلامت ظاهری کالا | |
| فیدار الکترونیک | 5 | 106,000 | 54,800 | 50,600 | 47,900 | سلامت ظاهری کالا ارسال از روبوایکیو ۵ روز کاری دیگر | |
| غزل الکترونیک | 3 | 70,400 | 45,000 | 44,200 | 44,200 | سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر | |
| رهام | 3 | 73,800 | 39,900 | 38,200 | 35,300 | سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر |
| نام فروشنده چینی | ۱+ عدد | ۱۰+ عدد | ۴۰۰+ عدد | ۳۰۰۰+ عدد | ویژگی‌ها | ||
|---|---|---|---|---|---|---|---|
| شین تای یانگ (新太阳) - پرداخت 100 درصد | 70 | - | - | - | 27,500 | سلامت ظاهری کالا ارسال از روبوایکیو ۷۰ تا ۱۶۰ روز کاری دیگر | |
| شین تای یانگ (新太阳) - پیش پرداخت 50 درصد | 70 | - | - | - | 29,470 | سلامت ظاهری کالا ارسال از روبوایکیو ۷۰ تا ۱۶۰ روز کاری دیگر | |
| شین تای یانگ (新太阳) - پیش پرداخت 30 درصد | 70 | - | - | - | 30,260 | سلامت ظاهری کالا ارسال از روبوایکیو ۷۰ تا ۱۶۰ روز کاری دیگر |
مستندات فنی
| عنوان | مقدار |
|---|---|
| وزن | ۳/۶۳ گرم |
| عرض | 10.1 mm |
| ارتفاع | 15 mm |
| تعداد پین | 2 |
| فاصله پین ها | 5.08 mm |
| رنگ | سبز |
| نوع ترمینال | فونیکس |
| زاویه نصب | رایت |
| حداقل گیج سیم | 12 AWG |
| حداکثر گیج سیم | 24 AWG |
| طول | 21.7 mm |
| طول پایه | 3.7 mm |
| قطر پایه | 1 mm |
توضیحات محصول

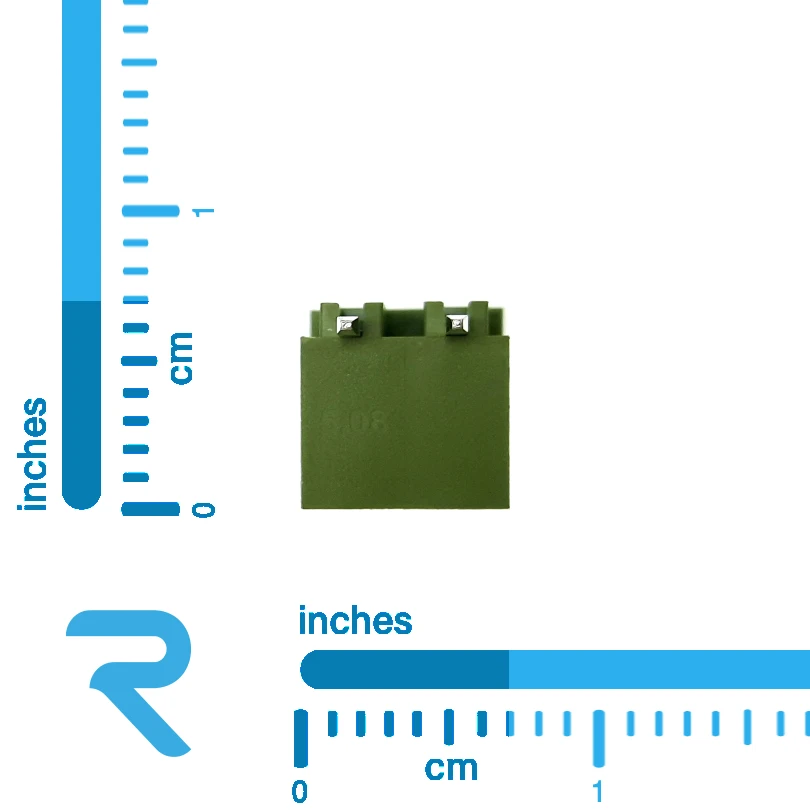

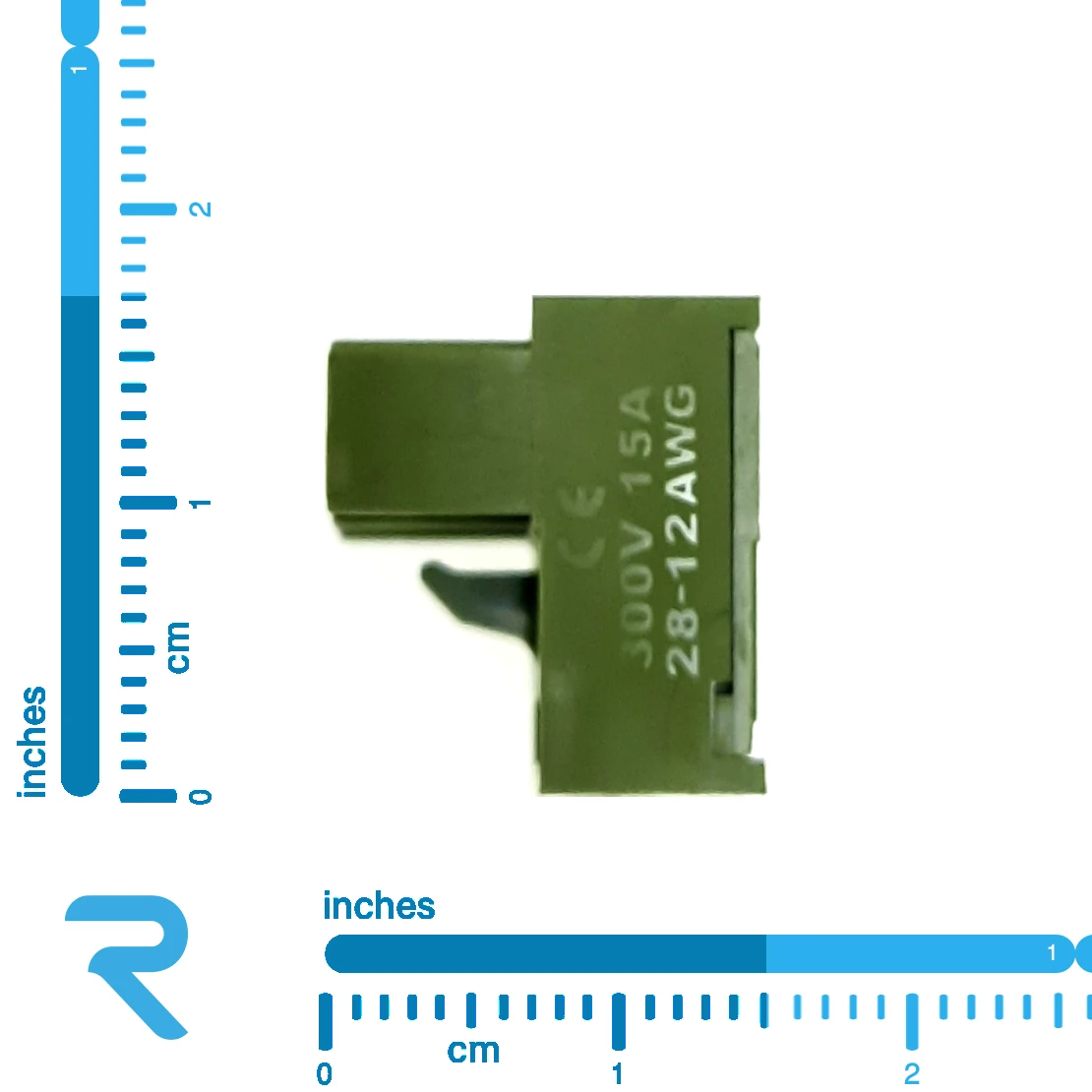

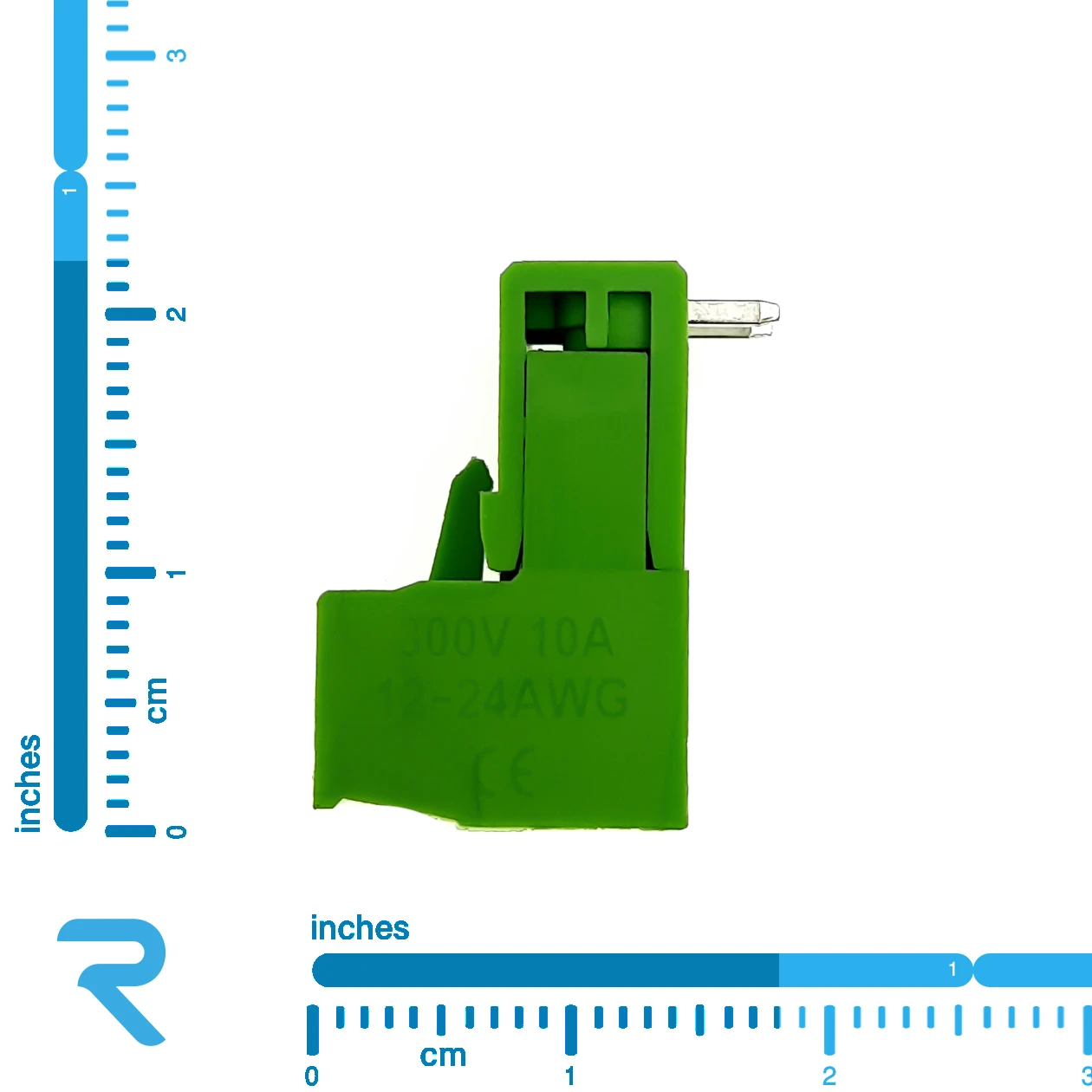

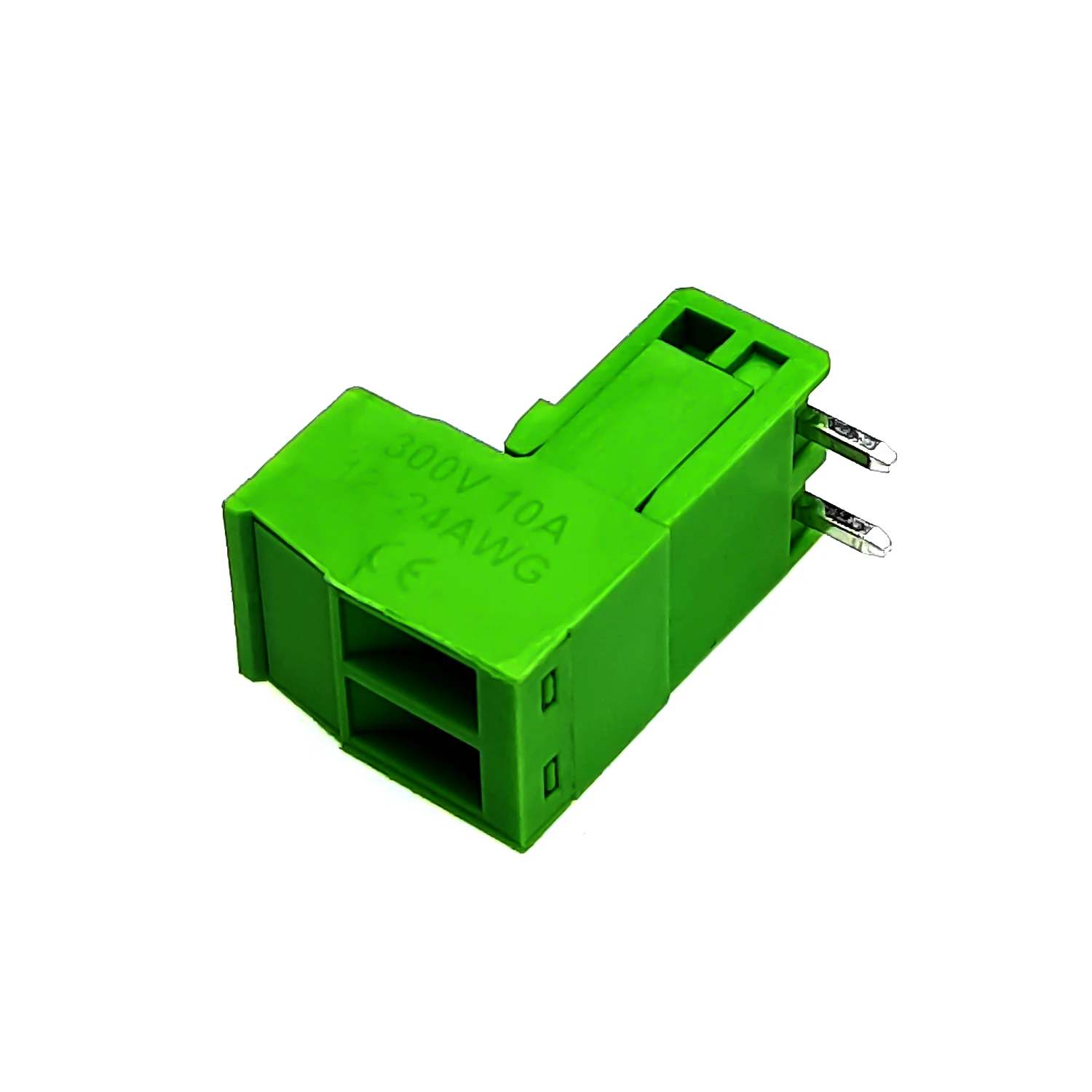

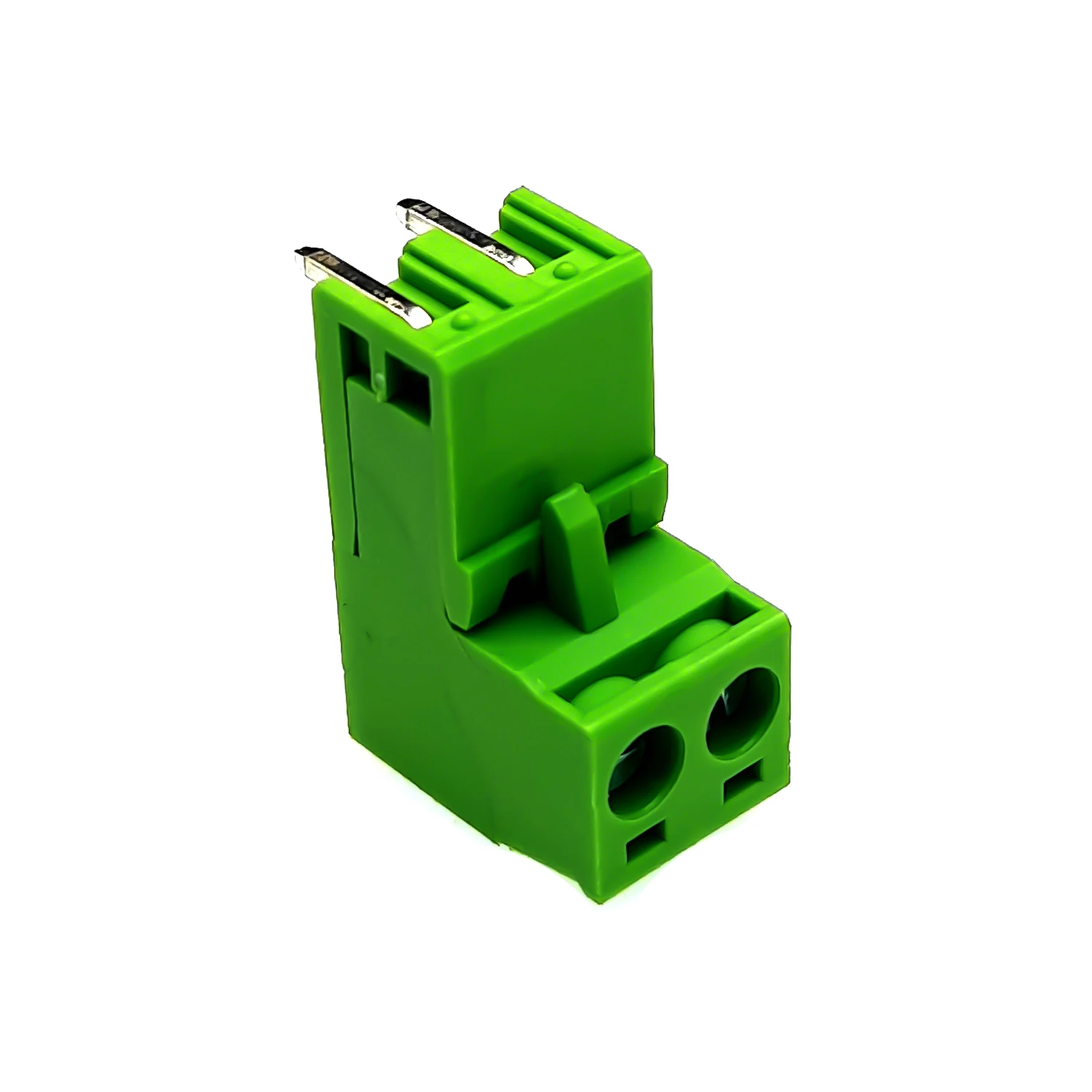

ترمینال فونیکس 2 پین رایت، نوعی قطعه الکترونیکی برای اتصال انواع سیم به PCB می‌باشد. این نوع ترمینال بلوک اغلب به‌صورت یک جفت نر و ماده در بازار ارائه می‌گردد، و شما برای اتصال سیم به برد توسط آن به هر دو قسمت نری و مادگی نیاز خواهید داشت. نام فونیکس در این ترمینال ها، به شرکت تولیدکننده‌ی مشهور این نوع کانکتورها (Phoenix Contact GmbH & Co. KG) در آلمان اشاره دارد. این شرکت یکی از بزرگ‌ترین تولیدکنندگان کانکتورها، ترمینال‌ها و سیستم‌های اتصالات صنعتی الکتریکی در جهان است و محصولات این شرکت با عنوان فونیکس شناخته می‌شوند. ترمینال فونیکس 2 پین قادر به تحمل ولتاژ نامی‌در محدوده 300 ولت AC و جریان نامی10 آمپر می‌باشد. همچنین، محدوده گیج سیمی‌که این بلوک ترمینال ها می‌پذیرند، 12AWG الی 24AWG است. این اطلاعات به‌طور معمول روی بدنه قسمت مادگی این ترمینال ها ذکر می‌گردد.
بدنه این نوع کانکتور معمولاً از پلاستیک فشرده باکیفیت مانند پلی‌آمید یا پلی‌کربنات ساخته می‌شود که در برابر شوک، حرارت و شرایط محیطی سخت مانند رطوبت و مواد شیمیایی مقاوم و عایق می‌باشد. استفاده از ترمینال فونیکس برای اتصال انواع سیم ها به PCB، بسیار آسان است. قسمت نری دارای پین های فلزی جهت اتصال برد می‌باشد. پایه های فلزی قسمت نری ترمینال فونیکس 2 پین، باید توسط قلع به برد مونتاژ گردد. قسمت مادگی این نوع بلوک ترمینال، به تعداد پین های قسمت نری دارای پیچ‌هایی برای نگه داشتن سیم می‌باشد. کافیست پیچ را باز کنید و سیم را داخل کانکتور قرار دهید. بعد از قرارگیری قسمت نری روی برد و اتصال سیم ها به کانکتور مادگی ترمینال، این دو قسمت جهت برقراری اتصالی قابل اطمینان و قوی، در یک‌دیگر قفل می‌شوند و در این صورت قادر به عبور جریان خواهند بود. ترمینال فونیکس 2 پین رایت، به‌صورت افقی یا خوابیده قابل استفاده می‌باشد. اما به‌صورت صاف یا عمود بر PCB نیز تولید می‌شود. همچنین فاصله پایه های این ترمینال فونیکس 5 میلی متر است اما گفتنی است این فاصله می‌تواند در ترمینال دیگری مانند ترمینال فونیکس با فاصله پایه 3.81 میلی متر متفاوت باشد. شما می‌توانید با توجه به نیازی که در پروژه خود دارید، یکی از انواع ترمینال‌های ذکر شده را تهیه کنید. ترمینال فونیکس های نر و ماده، همچنین در تعداد پین های متفاوت در بازار تولید و ارائه می‌گردند. در فروشگاه روبوایکیو می‌توانید با مراجعه به دسته ترمینال های پیچی و فونیکس، انواع آن‌ها را مشاهده نموده و جهت خرید محصول موردنیاز خود اقدام کنید.
