| نام فروشنده داخلی | ۱+ عدد | ۱۰+ عدد | ۱۰۰+ عدد | ۱۰۰۰+ عدد | ۲۰۰۰+ عدد | ویژگی‌ها | ||
|---|---|---|---|---|---|---|---|---|
| روبوایکیو | 0 | 70,000 | 68,000 | 64,100 | 60,400 | 55,900 | سلامت ظاهری کالا | |
| نوژان الکترونیک | 2 | 97,400 | 74,300 | 71,500 | 71,200 | 71,200 | سلامت ظاهری کالا ارسال از روبوایکیو ۲ روز کاری دیگر | |
| مگا الکترونیک | 2 | 96,800 | 90,800 | 90,800 | 90,800 | 90,800 | سلامت ظاهری کالا ارسال از روبوایکیو ۲ روز کاری دیگر | |
| سپنتا | 3 | 106,000 | 83,200 | 77,900 | 76,200 | 76,100 | سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر | |
| رهام | 3 | 110,000 | 86,600 | 83,800 | 83,600 | 83,600 | سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر | |
| غزل الکترونیک | 5 | 133,000 | 86,900 | 77,300 | 72,800 | 72,700 | سلامت ظاهری کالا ارسال از روبوایکیو ۵ روز کاری دیگر |
| نام فروشنده چینی | ۱+ عدد | ۱۰+ عدد | ۱۰۰+ عدد | ۱۰۰۰+ عدد | ۲۰۰۰+ عدد | ویژگی‌ها | ||
|---|---|---|---|---|---|---|---|---|
| شین تای یانگ (新太阳) - پرداخت 100 درصد | 70 | - | - | - | - | 48,700 | سلامت ظاهری کالا ارسال از روبوایکیو ۷۰ تا ۱۶۰ روز کاری دیگر | |
| شین تای یانگ (新太阳) - پیش پرداخت 50 درصد | 70 | - | - | - | - | 52,350 | سلامت ظاهری کالا ارسال از روبوایکیو ۷۰ تا ۱۶۰ روز کاری دیگر | |
| شین تای یانگ (新太阳) - پیش پرداخت 30 درصد | 70 | - | - | - | - | 53,810 | سلامت ظاهری کالا ارسال از روبوایکیو ۷۰ تا ۱۶۰ روز کاری دیگر |
مستندات فنی
| عنوان | مقدار |
|---|---|
| وزن | ۴/۷ گرم |
| عرض | 14.9 mm |
| ارتفاع | 21.75 mm |
| تعداد پین | 3 |
| فاصله پین ها | 5.08 mm |
| رنگ | سبز |
| نوع ترمینال | فونیکس |
| زاویه نصب | صاف |
| حداقل گیج سیم | 12 AWG |
| حداکثر گیج سیم | 28 AWG |
| طول | 15.24 mm |
| طول پایه | 3.7 mm |
| قطر پایه | 1 mm |
توضیحات محصول

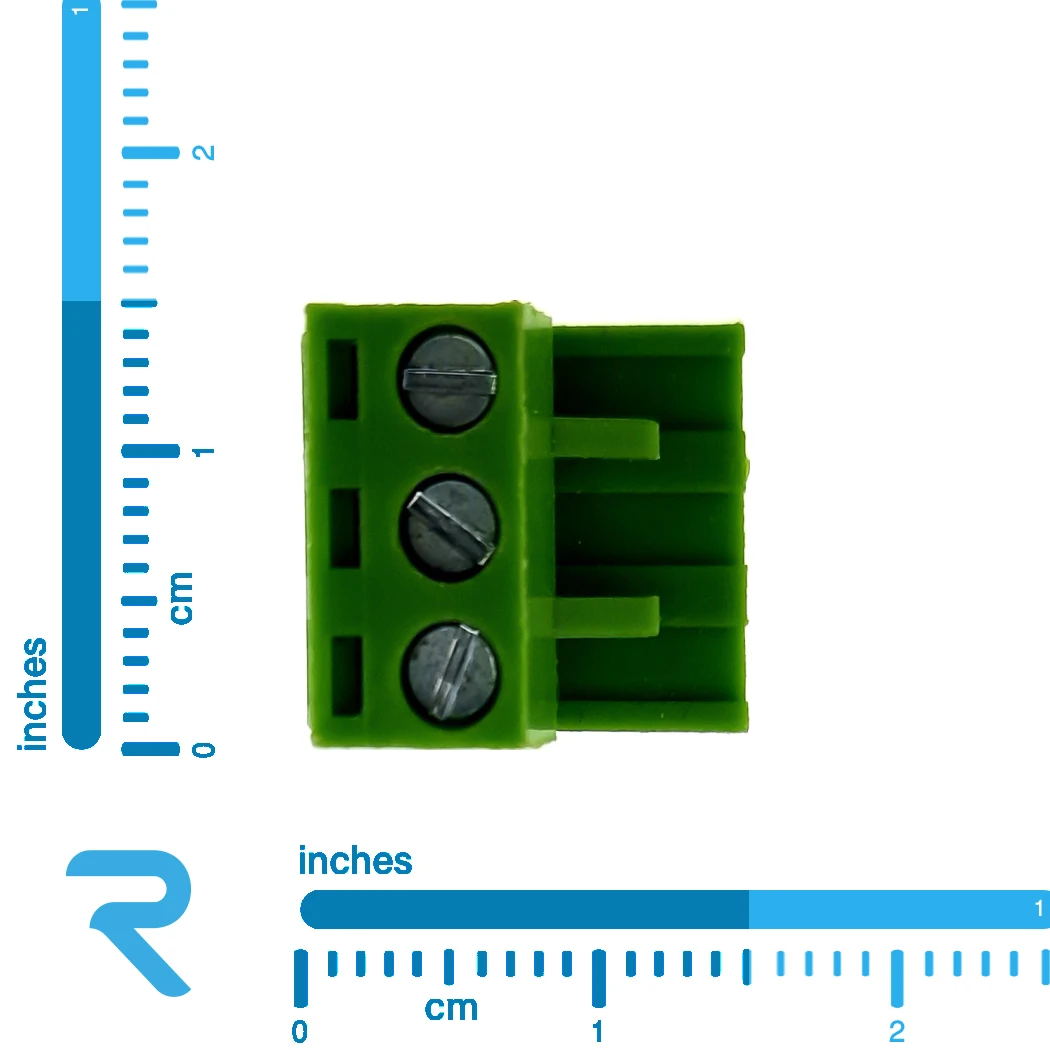

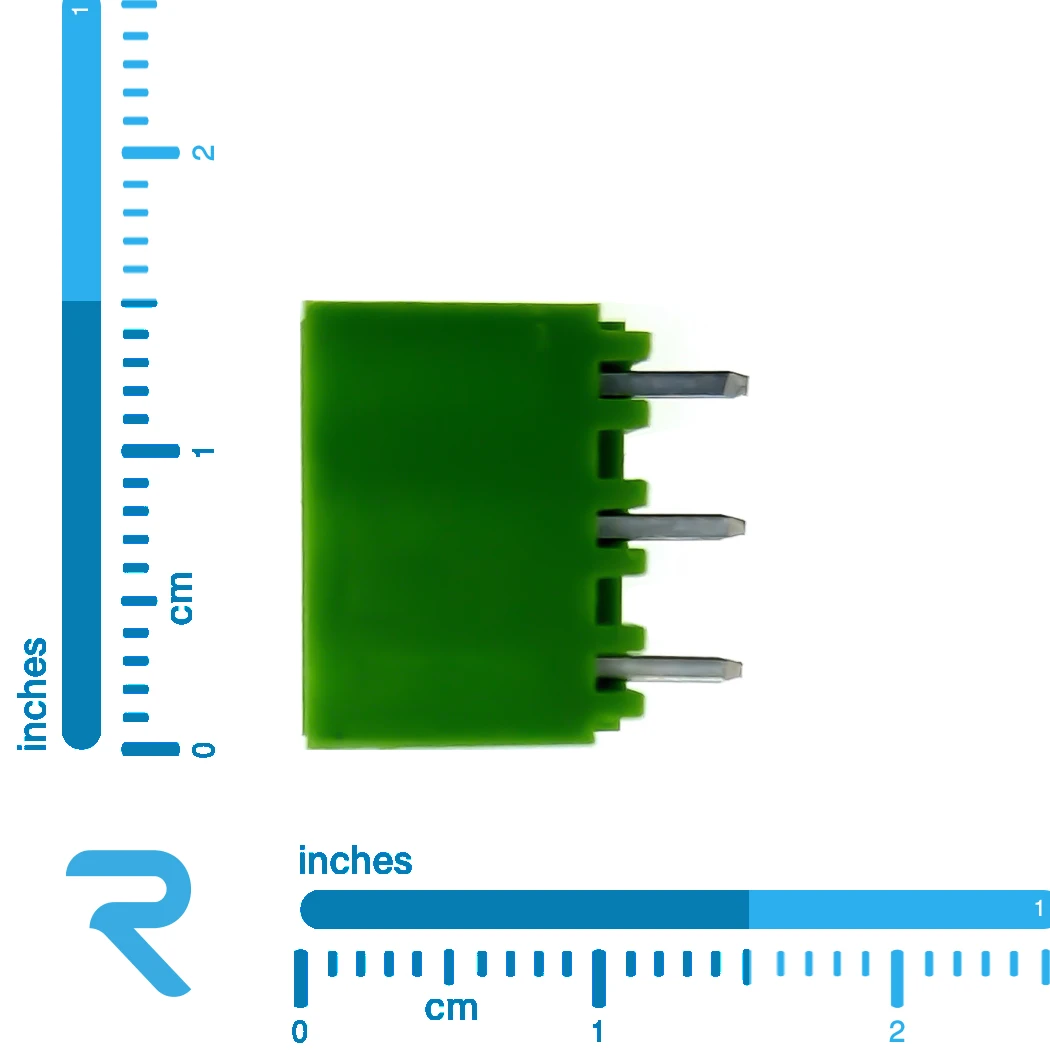

ترمینال فونیکس 3 پین صاف از جمله کانکتورهای رو بردی به شمار می‌رود و برای اتصال سیم به بردهای الکترونیکی مورد استفاده قرار می‌گیرد. این نوع ترمینال از دو قسمت نری و مادگی تشکیل شده‌است. قسمت نری ترمینال Phoneix بر روی برد الکترونیکی لحیم و به‌صورت ثابت قرار می‌گیرد و معمولا به دو صورت رایت و صاف موجود است. نوع صاف آن با زاویه 180 درجه و نوع رایت آن با زاویه 90 درجه نسبت به پین ها روی پی سی بی قرار می‌گیرد. قسمت مادگی ترمینال فونیکس به‌صورت متحرک است، به‌طوری که سیم های ورودی یا خروجی مدار به آن متصل شده و با پیچ سرجای خود محکم می‌شوند، به همین دلیل به آن‌ها ترمینال فونیکس پیچی نیز می‌گویند. در نهایت برای اتصال سیم ها به پی سی بی کافی است تا قسمت نری و مادگی ترمینال را به یک‌دیگر متصل نمایید.
ترمینال فونیکس 3 پین صاف دارای 3 پایه است که هر کدام 5.08 میلی متر از یک‌دیگر فاصله دارند. فاصله‌ی پایه ها در این ترمینال مقادیر استانداردی از جمله 5.08، 3.81، 7.62 میلی متر دارد که متداول‌ترین و کاربردی نوع آن فاصله ی 5.08 میلی متر است. این کانکتورها قابلیت تحمل ولتاژ و جریان بالایی تا 300 ولت و 15 آمپر را دارند. پایه های ترمینال فونیکس از جنس برنج و بدنه‌ی کانکتورهای آن از جنس پلاستیک مقاومی ساخته شده‌است، این ویژگی باعث می‌شود که ترمینال در ولتاژ و جریان‌های بالا دچار شوک و آسیب نشود و شکل و رنگ ظاهری آن تغییر نکند. ترمینال فونیکس با نام‌های دیگری مانند ترمینال نری مادگی سبز رنگ یا کانکتور phoenix نیز شناخته می‌شوند.
مشخصات فنی ترمینال فونیکس 3 پین صاف:
- نوع: ترمینال نری مادگی فونیکس
- تعداد پایه: 3 عدد
- قطر پایه: 1 میلی متر
- فاصله پایه ها: 5.08 میلی متر
- ولتاژ نامی: 300 ولت
- جریان نامی: 15 آمپر
- محدوده دمای کاری: 40- تا 105 درجه سانتی‌گراد
- حداکثر دمای لحیم کاری: 250 درجه سانتی‌گراد
- حداکثر زمان لحیم کاری در 250 درجه سانتی‌گراد: 5 ثانیه
- محدوده قطر استاندارد سیم ورودی: 28 تا 12 AWG
- نوع متریال: PA 66 UL94
- ابعاد: 15.24x21.75x14.9
