| نام فروشنده داخلی | ۱+ عدد | ۲۰+ عدد | ۲۰۰+ عدد | ۲۰۰۰+ عدد | ویژگی‌ها | ||
|---|---|---|---|---|---|---|---|
| روبوایکیو | 0 | 95,400 | 92,800 | 89,500 | 87,800 | سلامت ظاهری کالا | |
| میعاد الکترونیک | 3 | 129,000 | 116,000 | 112,000 | 111,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر | |
| الکترونیک یاران | 2 | 110,000 | 96,400 | 95,000 | 94,900 | سلامت ظاهری کالا ارسال از روبوایکیو ۲ روز کاری دیگر | |
| مگا الکترونیک | 2 | 121,000 | 116,000 | 116,000 | 116,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۲ روز کاری دیگر |
| نام فروشنده چینی | ۱+ عدد | ۲۰+ عدد | ۲۰۰+ عدد | ۲۰۰۰+ عدد | ویژگی‌ها | ||
|---|---|---|---|---|---|---|---|
| شین تای یانگ (新太阳) - پرداخت 100 درصد | 70 | - | - | - | 65,100 | سلامت ظاهری کالا ارسال از روبوایکیو ۷۰ تا ۱۶۰ روز کاری دیگر | |
| شین تای یانگ (新太阳) - پیش پرداخت 50 درصد | 70 | - | - | - | 69,960 | سلامت ظاهری کالا ارسال از روبوایکیو ۷۰ تا ۱۶۰ روز کاری دیگر | |
| شین تای یانگ (新太阳) - پیش پرداخت 30 درصد | 70 | - | - | - | 71,910 | سلامت ظاهری کالا ارسال از روبوایکیو ۷۰ تا ۱۶۰ روز کاری دیگر |
مستندات فنی
| عنوان | مقدار |
|---|---|
| وزن | ۶/۶۵ گرم |
| عرض | 14.9 mm |
| ارتفاع | 21.75 mm |
| تعداد پین | 4 |
| فاصله پین ها | 5.08 mm |
| رنگ | سبز |
| نوع ترمینال | فونیکس |
| زاویه نصب | صاف |
| حداقل گیج سیم | 12 AWG |
| حداکثر گیج سیم | 28 AWG |
| طول | 20.4 mm |
| طول پایه | 3.7 mm |
| قطر پایه | 1 mm |
توضیحات محصول

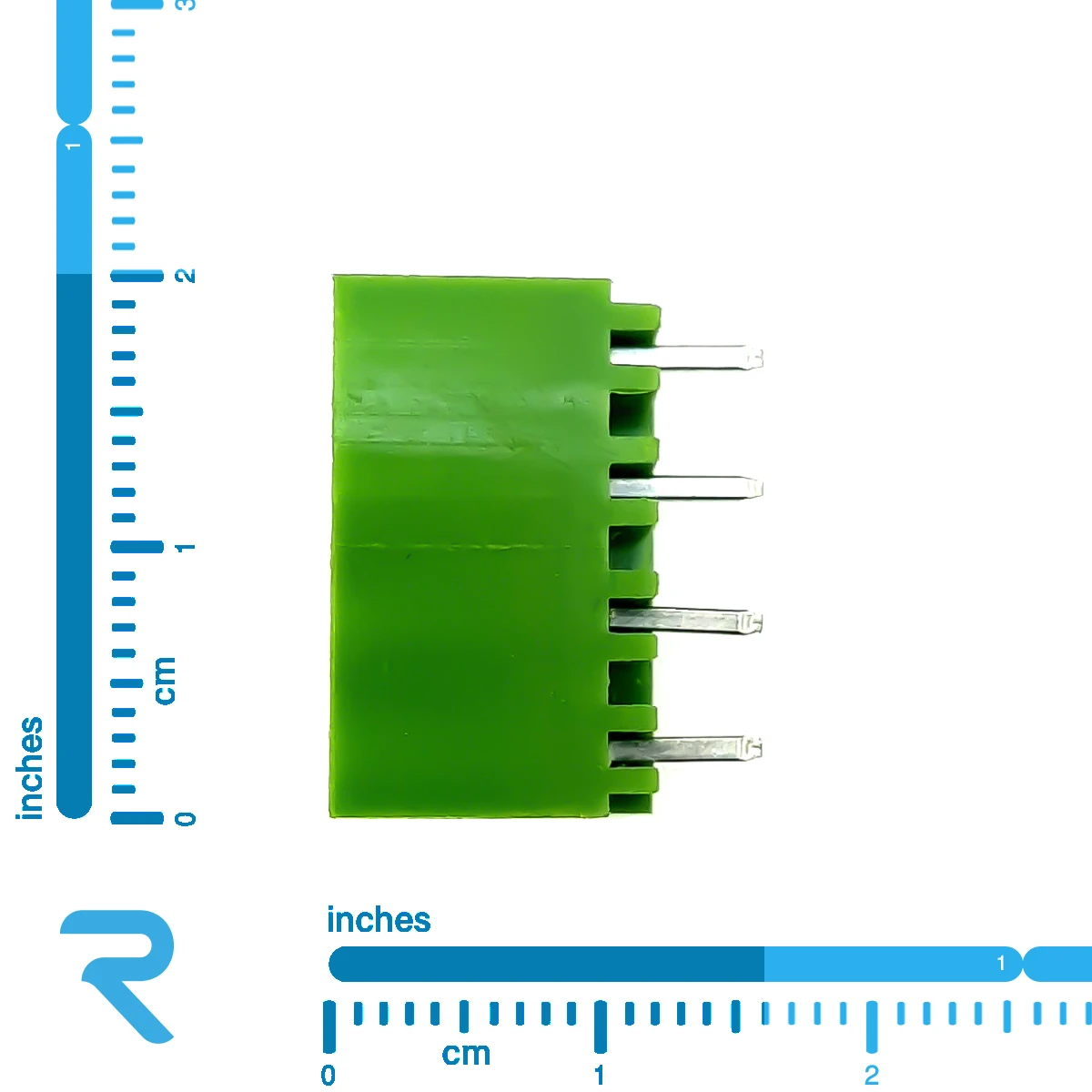

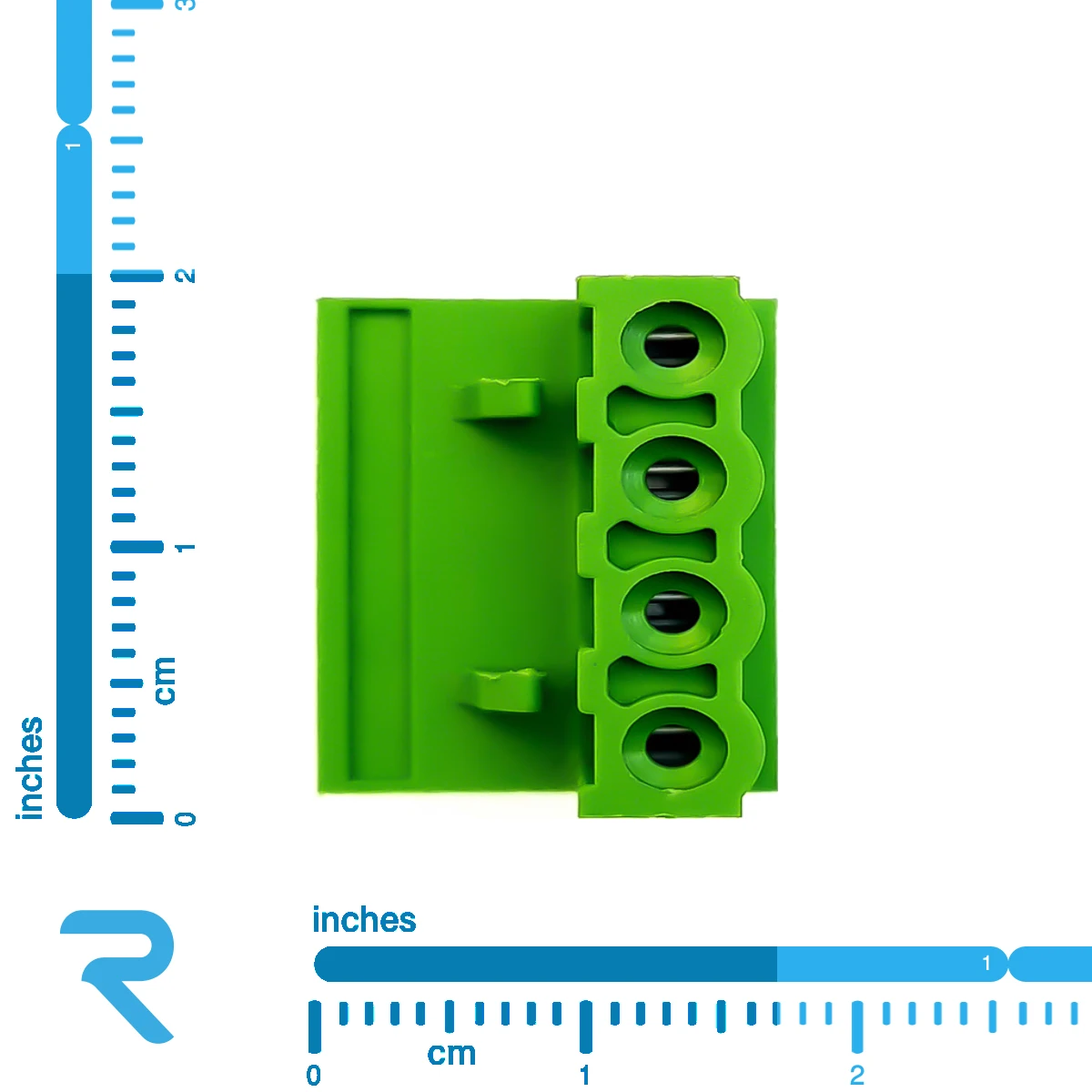

ترمینال فونیکس 4 پین صاف از جمله کانکتورهای بلوکی است که دارای 4 پایه بوده و هر کدام از پایه ها 5.08 میلی متر از یک‌دیگر فاصله دارند. این نوع کانکتورها دارای دو قسمت نری و مادگی هستند و برای اتصال سیم به بردهای الکترونیکی به‌طور گسترده‌ای مورد استفاده قرار می‌گیرند. قسمت نری کانکتورهای بلوکی فونیکس معمولا به دو صورت رایت و صاف موجود است، که بر روی برد PCB لحیم و به‌صورت ثابت قرار می‌گیرد. نوع صاف کانکتور نری، بدون زاویه و نوع رایت آن با زاویه 90 درجه نسبت به برد الکترونیکی قرار می‌گیرد. این در حالی است که قسمت مادگی کانکتور به‌صورت متحرک بوده و سیم های ورودی یا خروجی برد الکترونیکی در پین های آن قرار گرفته و با پیچ سر جای خود محکم می‌شوند، در نهایت با اتصال قسمت نری و مادگی ترمینال فونیکس به یک‌دیگر، ارتباط سیم ها با مدار برقرار می‌شود. ترمینال فونیکس 4 پین صاف با داشتن پایه های برنجی با قطر 1 میلی متر و بدنه پلاستیکی بسیار مقاوم، آستانه‌ی تحمل ولتاژ و جریان بالایی دارد به‌طوری که به هنگام استفاده در ولتاژ و جریان‌های زیاد تا ولتاژ 300 ولت و جریان 15 آمپر دچار شوک و آسیب نمی‌شود و شکل ظاهری و رنگ آن به‌صورت پایدار باقی می‌ماند. ترمینال فونیکس با عناوین متعددی از قبیل: ترمینال نری مادگی سبز رنگ، کانکتور phoenix، ترمینال بلوکی، کانکتور روبردی سبز و … شناخته می‌شود و توسط برندهای بزرگِ kefa ،refaco و ... تولید می‌شود.
مشخصات فنی ترمینال فونیکس 4 پین صاف:
- نوع: ترمینال نری مادگی فونیکس
- تعداد پایه: 4 عدد
- قطر پایه: 1 میلی‌متر
- فاصله پایه‌ها: 5.08 میلی‌متر
- ولتاژ نامی: 300 ولت
- جریان نامی: 15 آمپر
- محدوده دمای کاری: 40- تا 105 درجه سانتی‌گراد
- حداکثر دمای لحیم کاری: 250 درجه سانتی‌گراد
- حداکثر زمان لحیم کاری در 250 درجه: 5 ثانیه
- محدوده قطر استاندارد سیم ورودی: 28 تا 12 AWG
- ابعاد: 20.4x21.7x14.9 میلی متر
.jpg)
