| نام فروشنده داخلی | ۱+ عدد | ۲۰+ عدد | ۲۰۰+ عدد | ۸۰۰+ عدد | ویژگی‌ها | ||
|---|---|---|---|---|---|---|---|
| روبوایکیو | 0 | 135,000 | 133,000 | 130,000 | 124,000 | سلامت ظاهری کالا | |
| نوژان الکترونیک | 2 | 157,000 | 144,000 | 143,000 | 142,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۲ روز کاری دیگر | |
| فهیم الکترونیک | 3 | 122,000 | 109,000 | 103,000 | 103,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر | |
| الکتروسهیل | 5 | 163,000 | 137,000 | 128,000 | 125,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۵ روز کاری دیگر |
| نام فروشنده چینی | ۱+ عدد | ۲۰+ عدد | ۲۰۰+ عدد | ۸۰۰+ عدد | ویژگی‌ها | ||
|---|---|---|---|---|---|---|---|
| شین تای یانگ (新太阳) - پرداخت 100 درصد | 70 | - | - | - | 97,800 | سلامت ظاهری کالا ارسال از روبوایکیو ۷۰ تا ۱۶۰ روز کاری دیگر | |
| شین تای یانگ (新太阳) - پیش پرداخت 50 درصد | 70 | - | - | - | 105,100 | سلامت ظاهری کالا ارسال از روبوایکیو ۷۰ تا ۱۶۰ روز کاری دیگر | |
| شین تای یانگ (新太阳) - پیش پرداخت 30 درصد | 70 | - | - | - | 108,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۷۰ تا ۱۶۰ روز کاری دیگر |
مستندات فنی
| عنوان | مقدار |
|---|---|
| وزن | ۹/۵۲ گرم |
| عرض | 14.9 mm |
| ارتفاع | 21.75 mm |
| تعداد پین | 6 |
| فاصله پین ها | 5.08 mm |
| رنگ | سبز |
| نوع ترمینال | فونیکس |
| زاویه نصب | صاف |
| حداقل گیج سیم | 12 AWG |
| حداکثر گیج سیم | 28 AWG |
| طول | 30.45 mm |
| طول پایه | 3.7 mm |
| قطر پایه | 1 mm |
توضیحات محصول

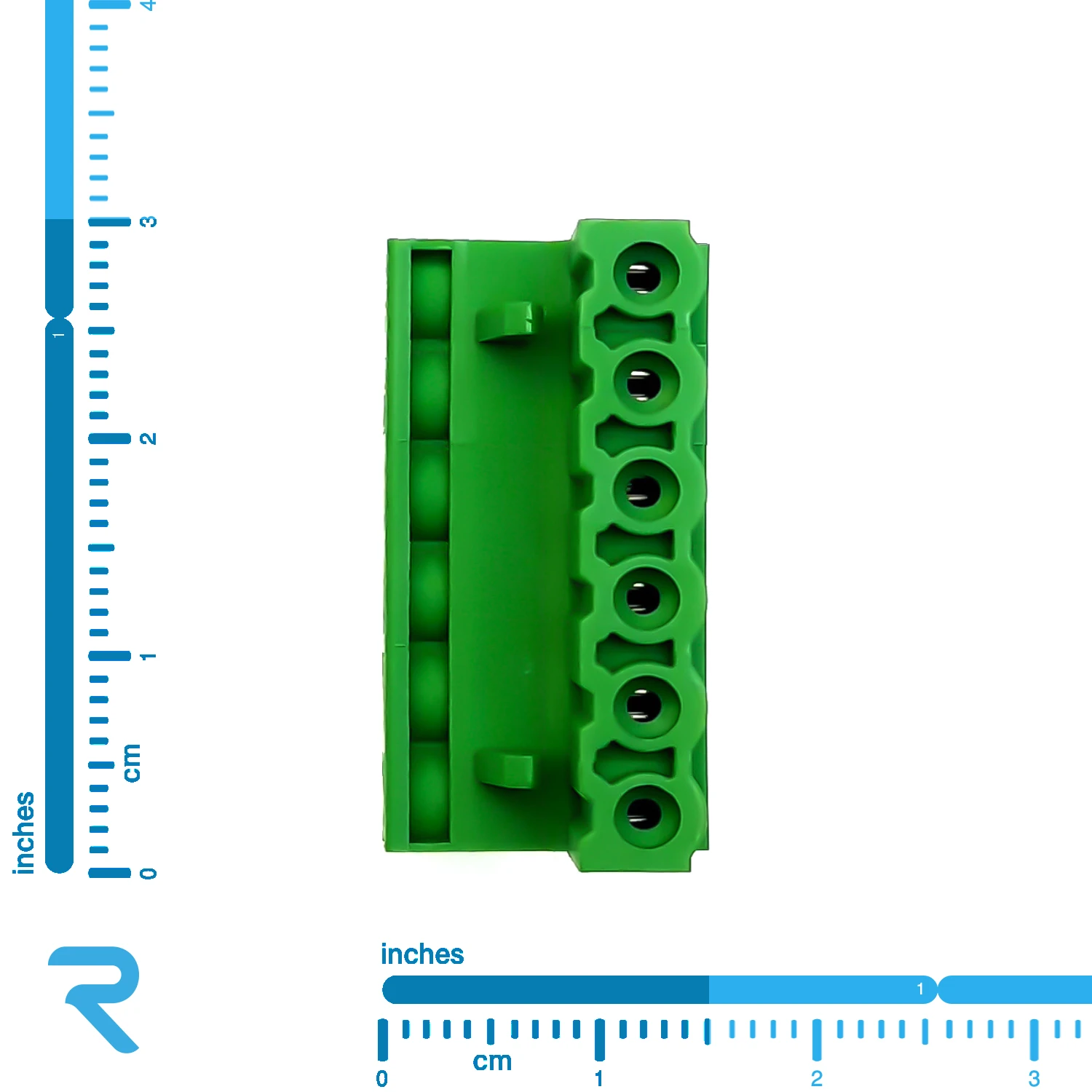

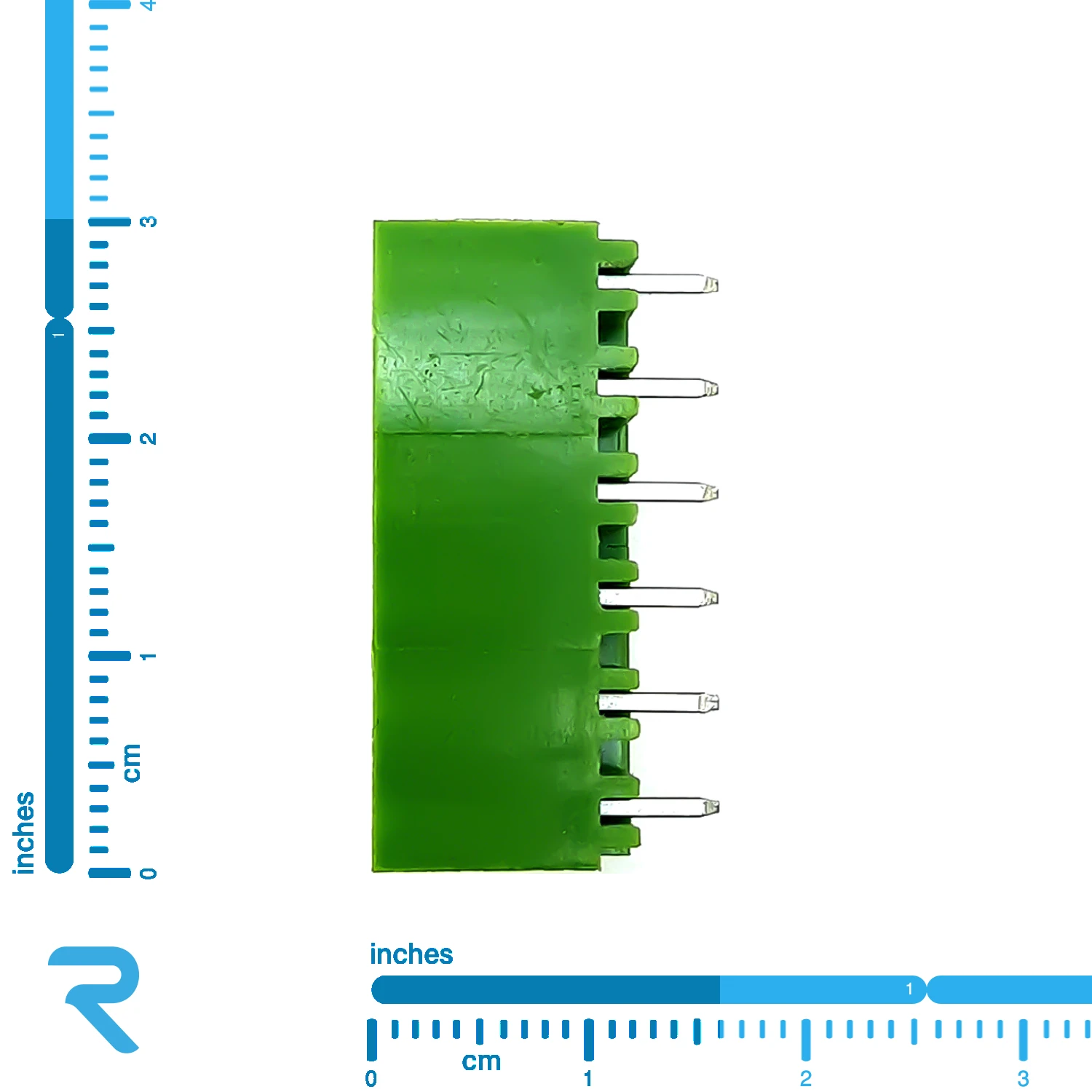

ترمینال فونیکس 6 پین صاف یکی از پر کاربردترین کانکتورهای رو بردی بوده که دارای 6 پایه است و هر کدام از پایه ها 5.08 میلی متر از یک‌دیگر فاصله دارند. به این نوع ترمینال ها، کانکتورهای بلوکی فونیکس، ترمینال نری مادگی سبز رنگ یا کانکتور phoenix نیز می گویند. این نوع کانکتورها برای اتصال سیم به بردهای الکترونیکی استفاده می شوند و از دو قسمت نری و مادگی تشکیل شده‌اند، که سیم های ورودی یا خروجی مدار داخل قسمت مادگی قرار می‌گیرند و با پیچ سر جای خود محکم می‌شوند، در حالی که قسمت نری که به دو صورت رایت و صاف و جود دارد، بر روی برد الکترونیکی لحیم شده و به‌صورت ثابت قرار می‌گیرد. نوع صاف کانکتورهای نری بدون زاویه نسبت به برد قرار گرفته و نوع رایت آن‌ها با زاویه‌ی 90 درجه نسبت به برد قرار می‌گیرند. در انتها با اتصال قسمت نری و مادگی ترمینال فونیکس به یک‌دیگر، ارتباط سیم ها با مدار برقرار می‌شود.
فاصله‌ی پایه ها در ترمینال های Phoneix مقدارهای مشخص و استانداری مانند: 5.08، 3.81، 7.62 و... می باشند، که پر استفاده‌ترینِ آن‌ها مقدار فاصله‌ی 5.08 میلی متر می‌باشد. این کانکتورها قابلیت تحمل ولتاژهای بالا تا 300 ولت را دارند و با بهره‌گیری از پین های برنجی 1 میلی متری و بدنه‌ی پلاستیکی مقاومی که دارند به هنگام عبور جریان های بالا تا 15 آمپر، آسیبی نمی‌بینند و شکل ظاهری و رنگ آن‌ها تغییر پیدا نمی‌کند.
مشخصات فنی ترمینال فونیکس 6 پین صاف:
- نوع: ترمینال نری مادگی فونیکس
- تعداد پایه: 6 عدد
- قطر پایه: 1 میلی متر
- فاصله پایه ها: 5.08 میلی متر
- ولتاژ نامی: 300 ولت
- جریان نامی: 15 آمپر
- محدوده دمای کاری: 40- تا 105 درجه سانتی‌گراد
- حداکثر دمای لحیم کاری: 250 درجه سانتی‌گراد
- حداکثر زمان لحیم کاری در 250 درجه: 5 ثانیه
- محدوده قطر استاندارد سیم ورودی: 28 تا 12 AWG
- نوع متریال: PA 66 UL94
- ابعاد: 30.48x21.75x14.9
.jpg)
