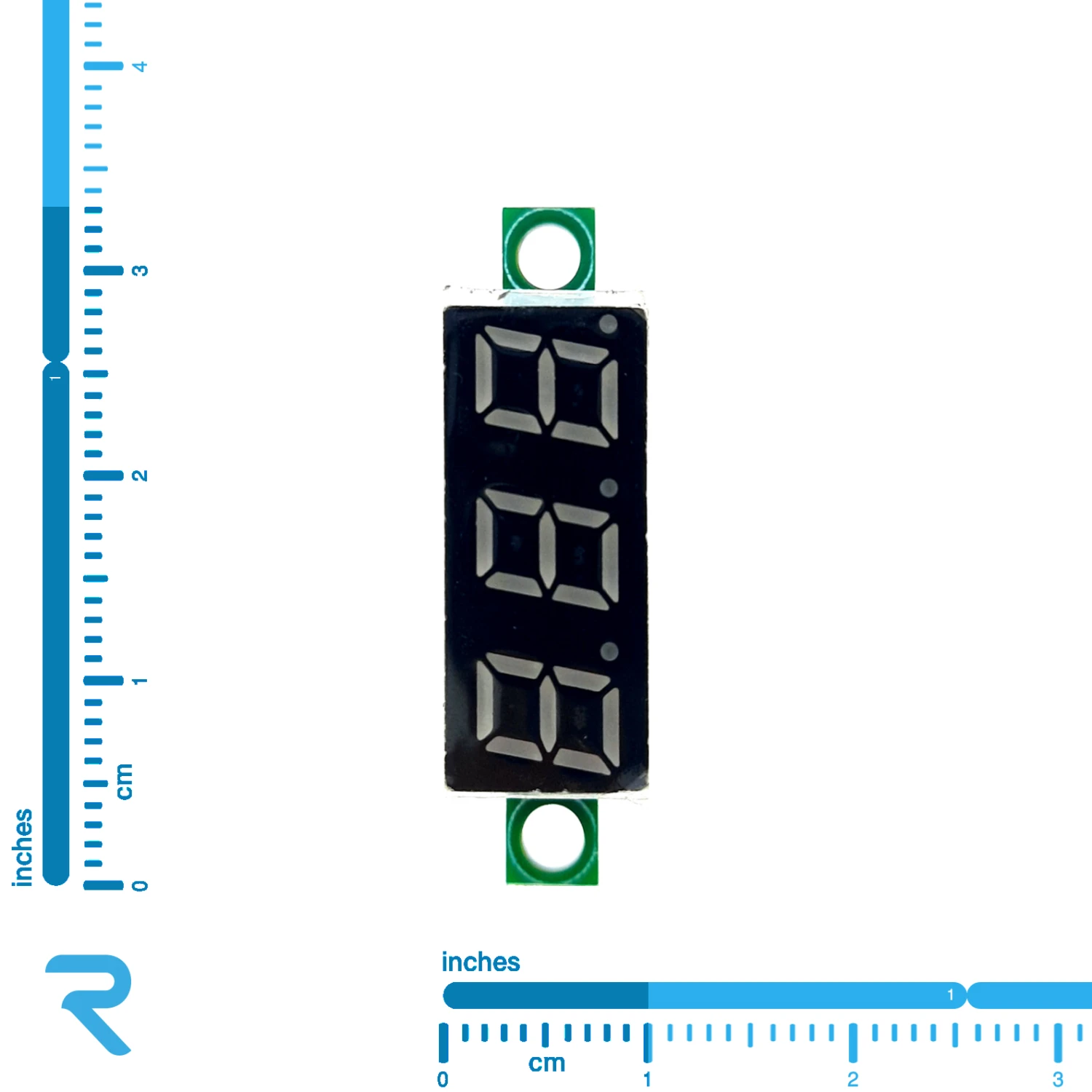

ماژول ولت متر پنلی 0 تا 100 ولت 0.28 اینچ سبز

اشتراک‌گذاری
شناسه 1601134
خرید از فروشنده چینی
خرید از فروشنده داخلی
357,000
قیمت بهتری سراغ دارید؟ ثبت قیمت کمتر
نام فروشنده داخلی ۱+ عدد ۵+ عدد ۲۰۰+ عدد ویژگی‌ها
روبوایکیو 0 357,000 352,000 336,000 سلامت ظاهری کالا
نوژان الکترونیک 2 516,000 467,000 466,000 سلامت ظاهری کالا ارسال از روبوایکیو ۲ روز کاری دیگر
الکتروسهیل 3 1,360,000 1,310,000 1,220,000 سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر
نام فروشنده چینی ۱+ عدد ۵+ عدد ۲۰۰+ عدد ویژگی‌ها
لونگ دین (龙店) - پرداخت 100 درصد 30 - - 280,000 سلامت ظاهری کالا ارسال از روبوایکیو ۳۰ تا ۸۰ روز کاری دیگر
لونگ دین (龙店) - پیش پرداخت 50 درصد 30 - - 290,700 سلامت ظاهری کالا ارسال از روبوایکیو ۳۰ تا ۸۰ روز کاری دیگر

مستندات فنی

عنوان مقدار
وزن ۴/۹۹۴ گرم
رنگ سبز
قطر سوراخ 2.2 mm
محدوده ولتاژ تغذیه 30~4 V

توضیحات محصول

توضیحات:

از ولت مترهای پنلی برای نمایش لحظه به لحظه ولتاژ در دستگاه‌های مختلف مانند منابع ولتاژ یا مانیتور کردن ولتاژ باتری‌ها، کاربردهای کنترلی و صنعتی استفاده می‌شود. برای استفاده از این ولت‌متر، سیم قرمز به تغذیه 4 تا 30 ولت، سیم مشکی به زمین تغذیه و سیم زرد به ولتاژ مورد اندازه‌گیری متصل شود. این ولت متر دارای صفحه نمایش سون سگمنت 3 رقمی سبز رنگ بوده و قابلیت اندازه‌گیری ولتاژ DC در بازه 0-100 ولت با دقت یک ولت را دارد.

مشخصات فنی :

  • ولتاژ تغذیه ماژول : 4 تا 30 ولت DC
  • رنج اندازه گیری ولتاژ : 0 تا 100 ولت
  • دقت اندازه گیری : 1 درصد ( 1 ولت )
  • نرخ اندازه گیری : هر 200 میلی ثانیه
  • رنگ سون سگمنت : سبز
  • سیم مشکی : ولتاژ منفی تغذیه ماژول
  • سیم قرمز : ولتاژ مثبت تغذیه ماژول
  • سیم زرد : ولتاژی که ماژول اندازه گیری میکند

ابعاد :

  • طول نمایشگر : 22.8mm
  • عرض نمایشگر : 10mm
  • ارتفاع : 7.5mm
  • قطر سوراخ : 2.2mm

                                                    ابعاد ولت متر پنلی 0.28 اینچ سبز

در صورتی که ولتاژی که اندازه گیری میکنید کمتر از 30 ولت باشد شما میتوانید تغذیه ماژول را نیز از همان ولتاژ بگیرید. در غیر این صورت ماژول به صورت زیر وصل می شود . دو روش سیم بندی در دو شکل زیر نشان داده شده است.



                      سیم بندی
