ماژول ولت متر پنلی 0 تا 100 ولت DC سه سیمه 0.36 اینچ قرمز

اشتراک‌گذاری
شناسه 1601126
خرید از فروشنده چینی
خرید از فروشنده داخلی
378,000
قیمت بهتری سراغ دارید؟ ثبت قیمت کمتر
نام فروشنده داخلی ۱+ عدد ۱۰+ عدد ۳۰۰+ عدد ویژگی‌ها
روبوایکیو 0 378,000 368,000 336,000 سلامت ظاهری و فنی کالا
رهام 3 701,000 646,000 634,000 سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر
الکتروسهیل 3 396,000 371,000 371,000 سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر
نام فروشنده چینی ۱+ عدد ۱۰+ عدد ۳۰۰+ عدد ویژگی‌ها
لونگ دین (龙店) - پرداخت 100 درصد 30 - - 291,000 سلامت ظاهری کالا ارسال از روبوایکیو ۳۰ تا ۸۰ روز کاری دیگر
لونگ دین (龙店) - پیش پرداخت 50 درصد 30 - - 300,500 سلامت ظاهری کالا ارسال از روبوایکیو ۳۰ تا ۸۰ روز کاری دیگر

مستندات فنی

عنوان مقدار
وزن ۸/۳۲۷ گرم
ارتفاع کاراکتر 0.36 in
رنگ قرمز
طول 22.7 mm
عرض 14 mm
ارتفاع 7 mm
دقت اندازه گیری ولتاژ 1 V
طول نمایشگر 22.7 mm
عرض نمایشگر 14 mm
محدوده ولتاژ تغذیه 30~4 V
محدوده ولتاژ DC قابل اندازه گیری 0~100 V
محدوده دمای کاری -10~65 °C
حداکثر جریان مصرفی 20 mA

توضیحات محصول

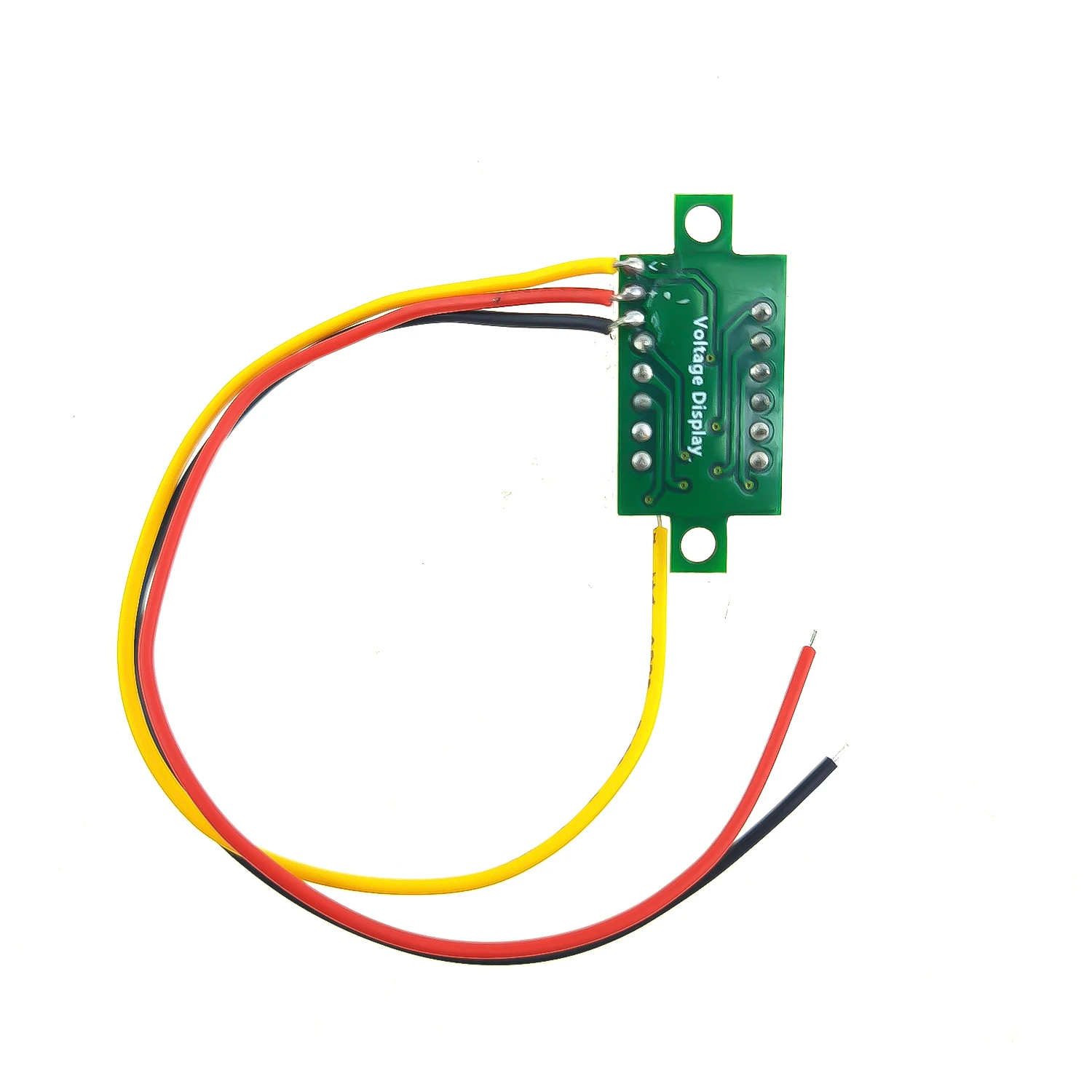

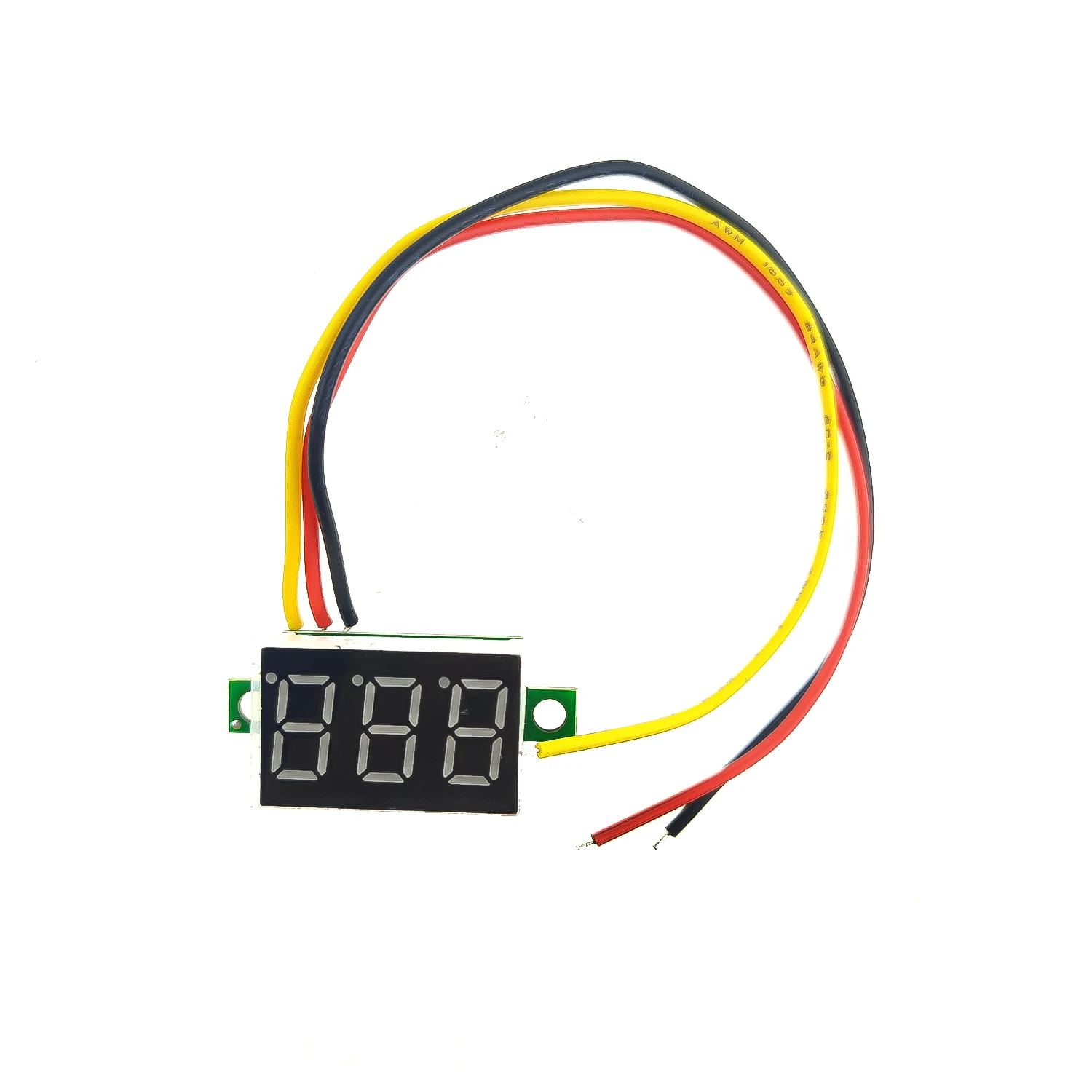

ماژول ولت متر پنلی 0 تا 100 ولت DC سه سیمه 0.36 اینچ قرمز، یک ابزار اندازه‌گیری است که جهت اندازه گیری و نمایش ولتاژ الکتریکی به‌صورت دقیق و قابل فهم استفاده می‌شود. ماژول ولت متر dc دارای صفحه نمایش سون سگمنت 3 رقمی قرمز رنگ بوده و قابلیت اندازه‌گیری ولتاژ DC در بازه 0 الی 100 ولت با دقت یک ولت را دارد. با توجه به اینکه نمایشگر این ولت متر پنلی سه رقمی است، می‌تواند اعداد را از 0 تا 999 نمایش دهد. اگر ولتاژ زیر 10 ولت باشد، دقت اندازه‌گیری تا دو رقم اعشار اعمال می‌شود و اگر بیشتر از 10 ولت باشد، دقت اندازه‌گیری به یک رقم اعشار کاهش می‌یابد. این محصول دارای سه سیم قرمز (مثبت)، زرد (اندازه‌گیری) و مشکی (منفی) می‌باشد. برای راه اندازی ماژول، به یک منبع تغذیه با ولتاژ 4 الی 30 ولت نیاز دارید. سیم قرمز به پلاریته مثبت منبع تغذیه، سیم زرد به پلاریته مثبت منبع مورد اندازه‌گیری و سیم مشکی به پایه‌های منفی منبع تغذیه و منبع مورد اندازه‌گیری وصل می‌شود. در واقع اگر منبع تغذیه و منبع مورد اندازه‌گیری جدا باشند، سیم مشکی بین هر دو مشترک خواهد بود. این موارد باید با دقت و صحیح انجام شوند تا ماژول به‌طور صحیح عمل کند و اندازه‌گیری دقیقی انجام شود. از ماژول ولت متر به‌همراه نمایشگر دیجیتال 0 تا 100 ولت dc، برای نمایش لحظه به لحظه ولتاژ در دستگاه‌های مختلف مانند منابع ولتاژ یا مانیتور کردن ولتاژ باتری‌ها، کاربردهای کنترلی و صنعتی استفاده می‌شود، همین‌طور می‌تواند به تعیین ولتاژ باتری، تست ولتاژ در دستگاه‌های ذخیره‌ بار، بررسی ولتاژ در لوازم برقی، بررسی وضعیت خروجی ولتاژ رله‌ها و نمایش ولتاژ در تابلوهای برق کمک کند.

مشخصات فنی ماژول ولت متر پنلی 0 تا 100 ولت DC سه سیمه 0.36 اینچ قرمز:

  • تعداد پایه ها: 3 سیمه
  • نوع نمایشگر :سون سگمنت
  • قابلیت نمایش اعداد از 0 الی 999
  • سیم قرمز: تغذیه
  • سیم مشکی: پایه مشترک با زمین
  • سیم زرد: اندازه گیری ولتاژ

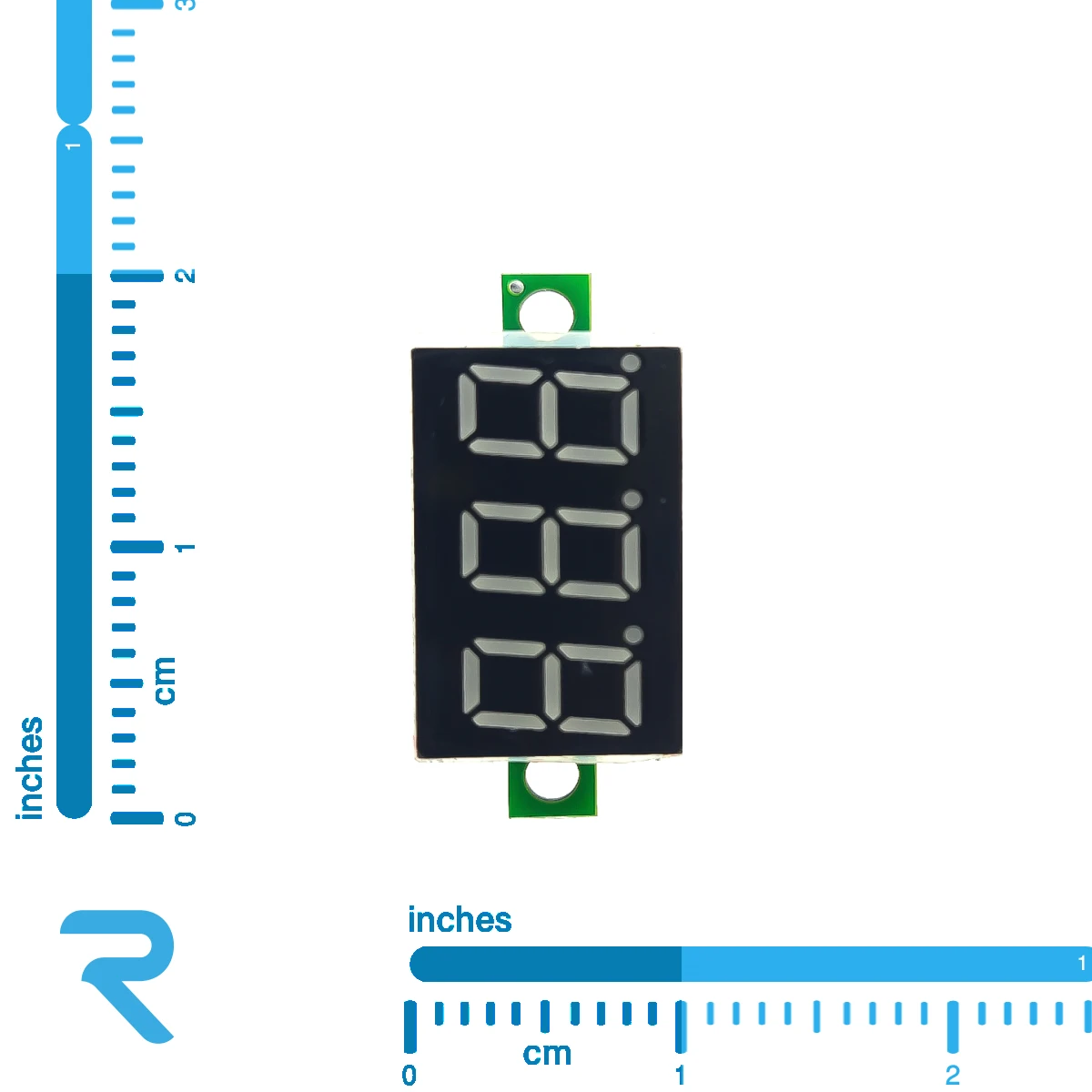

نحوه‌ی اتصال ولتمتر 3 سیمهابعاد ماژول ولت متر پنلی 0 تا 100 ولت DC سه سیمه 0.36 اینچ قرمز
